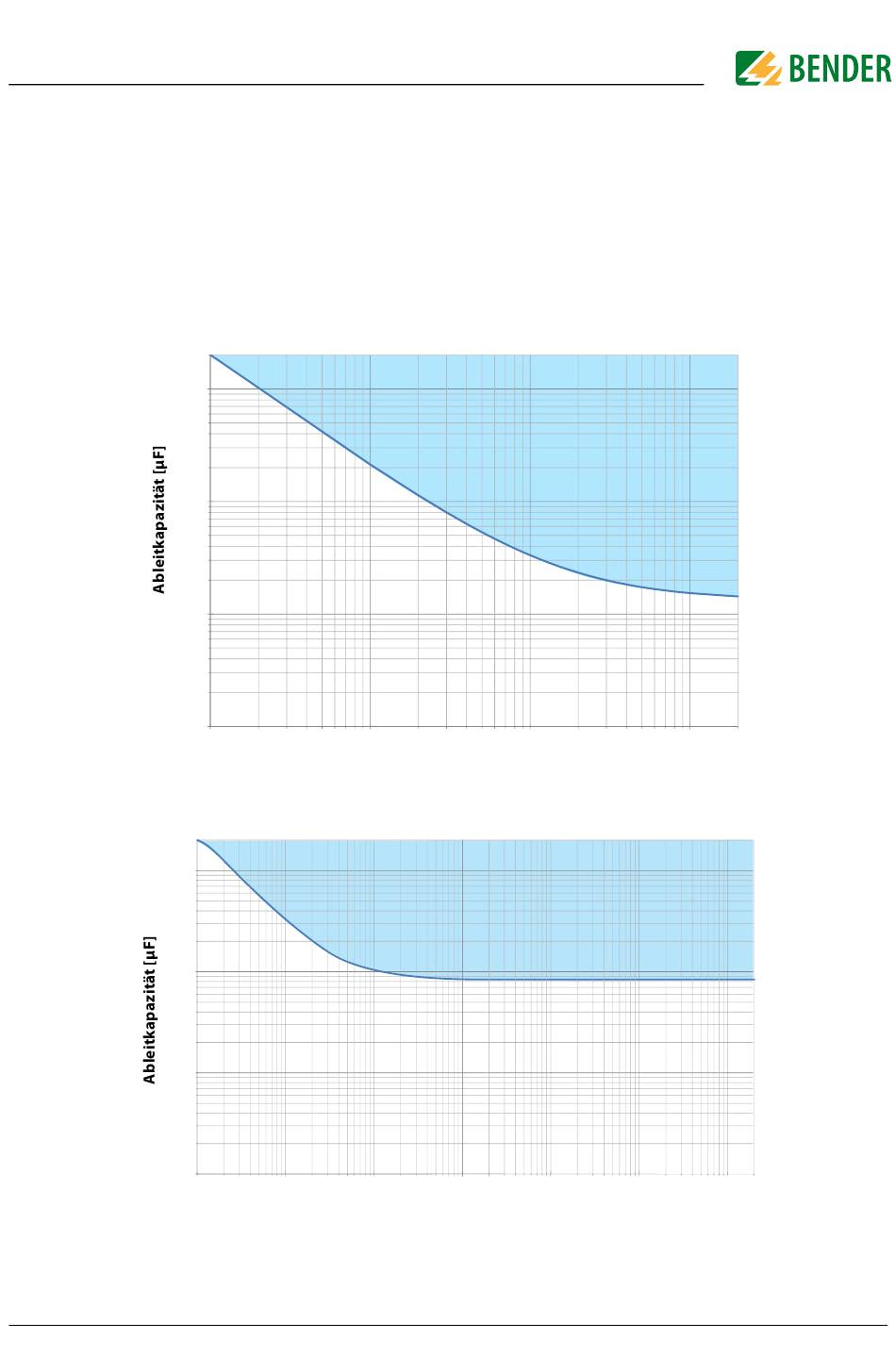

12.2 Diagramme zur Ableitkapazität
Die Ableitkapazität und die Größe des Isolationswiderstandes stehen in Abhängigkeit.
Folgende Diagramme zeigen den Zusammenhang.
Beispiel:
Isolationswiderstand 50 kOhm => min. messbare Ableitkapazität 35 μF
Isolationswiderstand 5 kOhm => min. messbare Ableitkapazität 210 μF
Einschränkung für die Bestimmung der Ableitkapazität
1000
100
10
1
0,5 5 5 0 5 0 0
Fehlerwiderstand [kΩ]
Einschränkung für die Bestimmung der Ableitkapazität
1000
100
10
1
0,5 5 5 0 5 0 0 5 0 0 0 5 0 0 0 0 5 0 0 0 0 0
Fehlerwiderstand [kΩ]
isoPV1685DP_D00479_00_M_XXDE/02.2023 73
