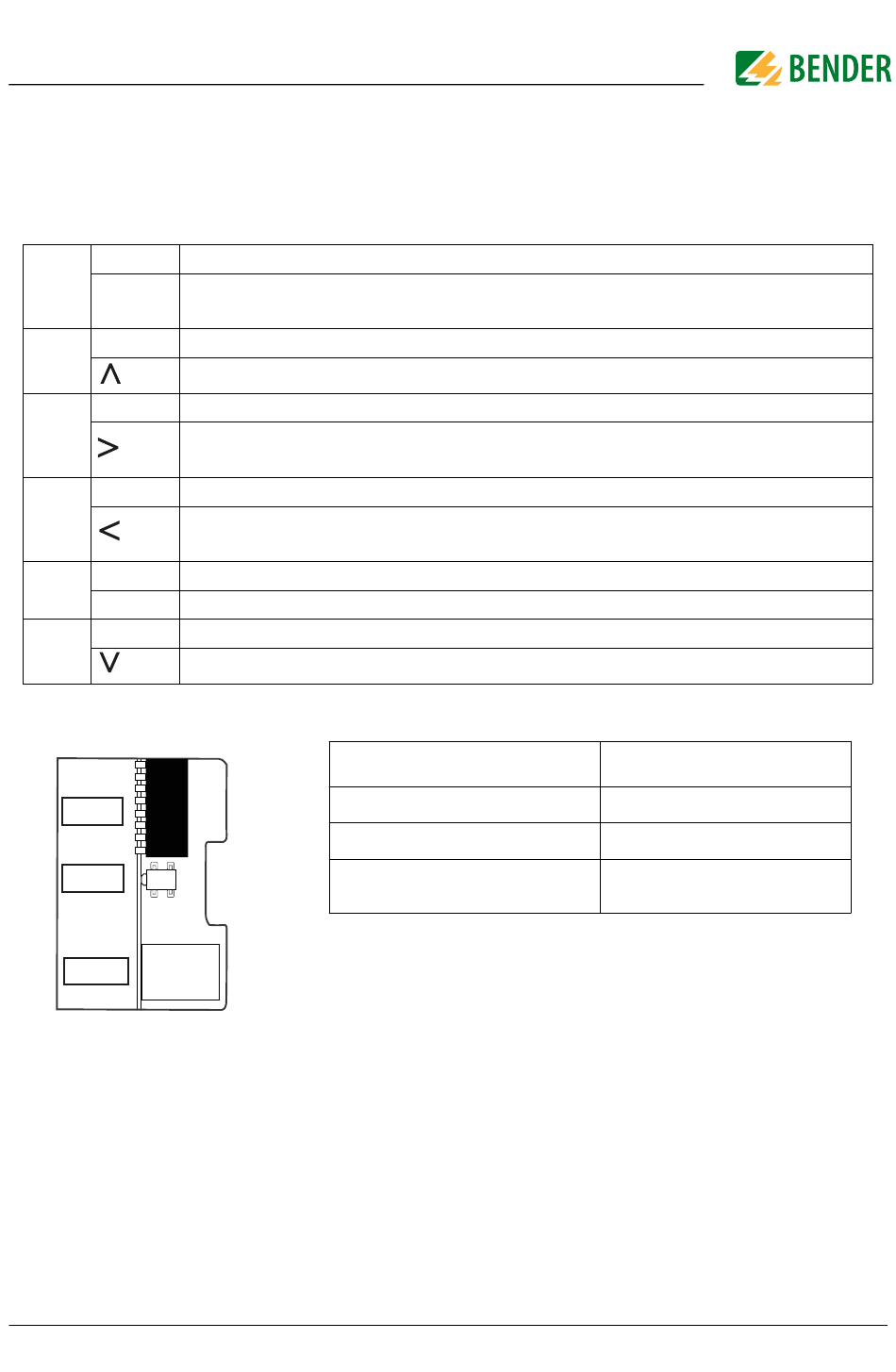

4.3.2 Gerätetasten
Die Einstellungen am Gerät werden mittels der Gerätetasten in einem Menü vorgenom-
men. Die Tasten werden je nach Menüeintrag mit jeweils einer der unten dargestellten Op-
tionen belegt.
MENU
7
ESC
EDS
8
TEST
9
RESET
10
INFO
11
OK
DATA
12
4.3.3

Bedienelemente in der Serviceklappe

1
A4
2 A3
3 A2
A1
4
SS8103
A0
5
6
7
8
ST6101
µSDCard
isoPV1685DP_D00479_00_M_XXDE/02.2023
Öffnet das Gerätemenü.
Bricht den aktuellen Vorgang ab oder
navigiert im Gerätemenü einen Schritt zurück.
Öffnet das EDS-Menü (nur isoxx1685DP)
Navigiert in einer Liste nach oben oder erhöht einen Wert.
Startet den Selbsttest des Geräts.
Navigiert nach vorne (z. B. zum nächsten Einstellungsschritt) oder
wählt Parameter aus.
Setzt Meldungen zurück.
Navigiert zurück (z. B. zum vorherigen Einstellungsschritt) oder
wählt Parameter aus.
Zeigt Informationen an.
Bestätigt eine Aktion oder Auswahl.
Zeigt Daten und Werte an.
Navigiert in einer Liste nach unten oder reduziert einen Wert.
Bedienelemente
DIP-Schalter (SS8103)
Taster (ST6101)
Speicherkarte (SD Card)
Funktion
ohne Funktion
Rücksetzen von Alarmen
ohne Funktion
