Benutzerhandbuch | Verbundregler, Typ AK-PC 651A
Daten
Spannungs-
21–265 V AC, 50/60 Hz
versorgung
40–230 V DC
Druckmessung:
Ratiometrischer Druckmessumformer,
Typ AKS 32R
1–5 V Druckmessumformer Typ AKS 32
10 analoge Eingänge
0–20 (4–20) mA Druckmessumformer Typ AKS 33
Temperaturmessung
Pt 1000 Ohm/0 °C
NTC – 86 K von digitalem Scroll/Stream
18 digitale Eingänge
(14 für Nieder-
Von den Kontaktfunktionen
spannung, kein
Beispielsweise zu:
Optokoppler (nicht
Start/Stopp der Regelung
isoliert), sowie 4
Überwachung des Sicherheitskreises
für Netz- oder
Allgemeine Alarmfunktion
Niederspannung)
9 Stk. SPST (5 A)
2 Stk. SPDT (16 A)
15 Relaisausgangfür
die Leistungsregelung
4 Halbleiter
PBM für
Leistungsstufen
0–10 V DC, Ri = 1 kOhm
4 Spannungs-
Selbstversorgend: kein externes
ausgänge
Netzteil erforderlich
Displayausgang
Für Typ MMIGRS2
Modbus
Datenkommunikation
für AK-SM 800
-20 bis +60 °C während des Betriebs
-30 bis +80 °C beim Transport
Umgebungsan-
forderungen
20–90 % RH, nicht kondensierend
Keine Schockeinwirkungen/Vibrationen
Schutzart
IP40 an der Frontabdeckung
Gewicht
0,8 kg
Montage
DIN-Schiene
Anschlussklemmen
Max. 2,5 m
Die EU-Niederspannungsrichtlinie
und EMV-Anforderungen für CE-Kennzeichnung
werden eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9
EMV-geprüft gem. EN 61000-6-2 und -3
UL-Zulassung
Druckmessumformer/Temperaturfühler
Näheres entnehmen Sie bitte dem Katalog RK0YG.
Kapazitive Last
Die Relais können nicht für den direkten Anschluss kapazitiver Lasten,
wie beispielsweise LEDs und EIN/AUS-Steuerungen für EC-Motoren,
genutzt werden. Alle Belastungen mit Schaltnetzteil müssen mithilfe
eines geeigneten Schützes oder ähnlichem angeschlossen werden.
Bestellen
Typ
AK-PC 651A
Leistungsregler/Verbundregler
MMIGRS2
Displayeinheit
Kabel für Displayeinheit, L = 1,5 m, 1 Stk
Kabel für Displayeinheit, L = 3 m, 1 Stk
© Danfoss | Climate Solutions | 2022.11
AC-1: 5 A (ohmsch)
AC-15: 4 A (induktiv)
AC-1: 7 A (ohmsch)
AC-15: 3,5 (induktiv)
I
= 0,5 A
max.
I
= 50 mA
min.
Leckstrom <1,5 mA
Kein Kurzschlussschutz
, mehradrig
2

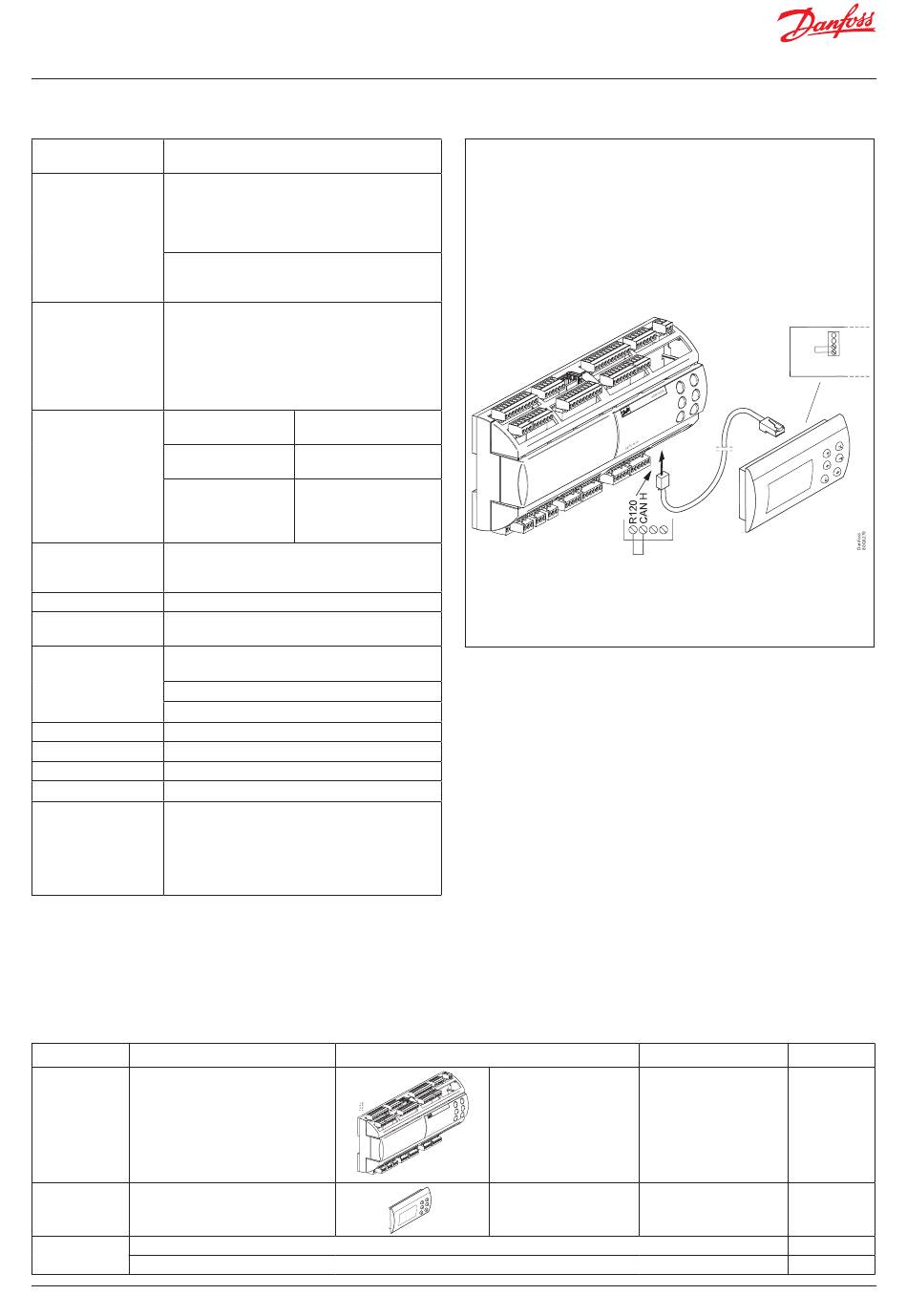

Funktion
Externes Display
Ein externes Display ist nur zur Frontmontage vorgesehen (IP20)
Anschluss nur über Kabel mit Stecker. Siehe Bestellung.
Terminierung
Wenn ein externes Display angeschlossen ist,
müssen zwei Anschlüsse kurzgeschlossen
werden: „R120" und „CAN H".
Betrieb
Mit Tasten und Display
Mit Tasten und Display
Terminierung
H und R
Wichtig!
überbrücken
Spannungsversorgung
Bestellnr.
21–265 V AC,
50/60 Hz
080G0336
40–230 V DC
080G0294
-
080G0075
080G0076
BC372331847466de-000101 | 27
