Agilent Technologies 5110 ICP-OES Benutzerhandbuch Seite 31

Alle Versorgungsanschlüsse des ICP-OES-Instruments befinden sich
auf der rechten Seite, mit Ausnehme der Spannungsversorgung, die
sich links befindet. Wenn Sie Zugang zu Ethernet-, Zubehör-, Wasser-
und Gasanschlüssen benötigen, nehmen Sie die Abdeckung an der
rechten Seite von Hand ab. Die Ein-/Ausschalttaste befindet sich
vorne unten an der linken Seite des Instruments, der Netzschalter ist
hinten an der linken Seite des Gerätes angeordnet.
1
2
3

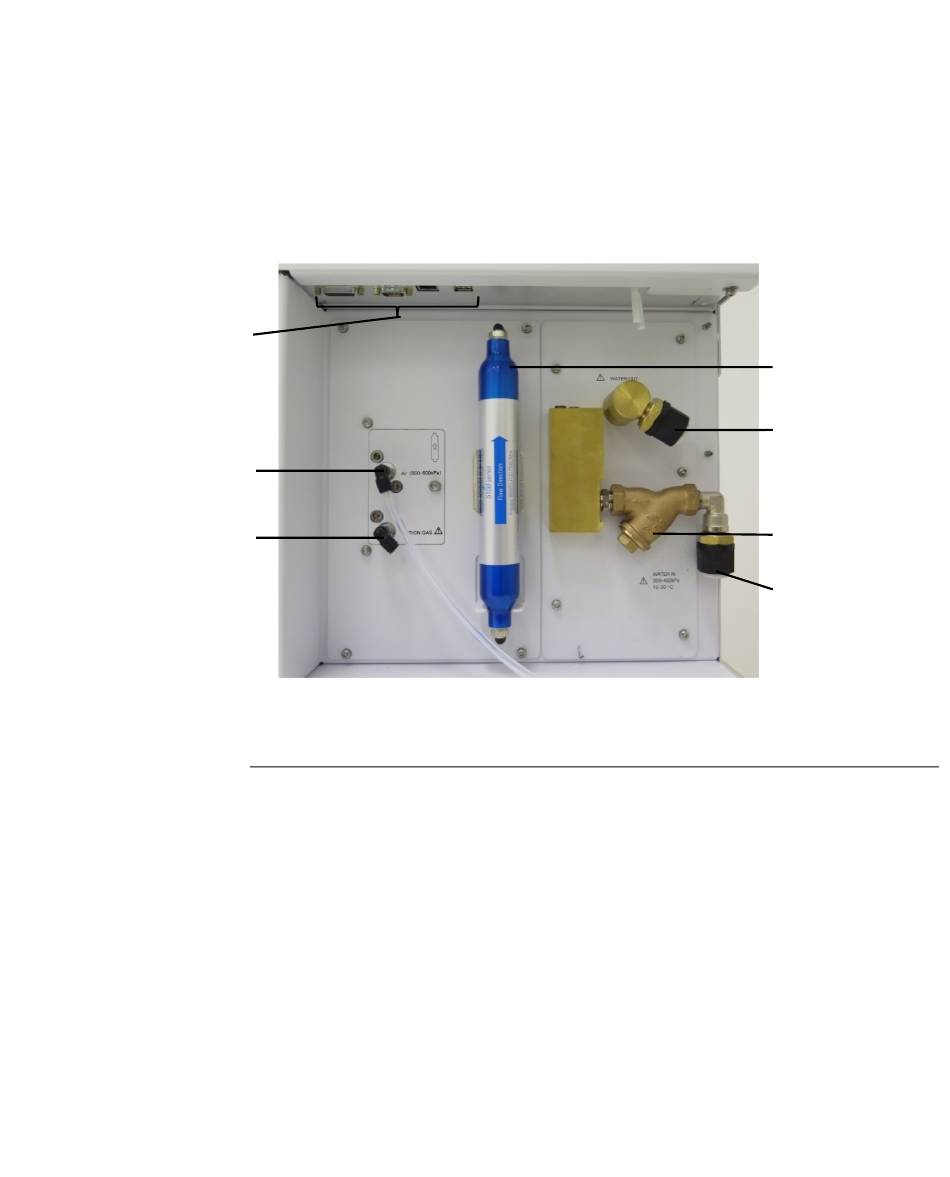

Abb. 2. Ein- und Ausgänge an der rechten Seite des ICP-OES-Instruments
Anschluss
1 Zubehör- und LAN-
Kabel
2 Argonzufuhr
3 Zufuhr Zusatzgas(e)
4 Gasfilter Optikspülung
5 Kühlwasserauslass
6 Wasserfilter
7 Kühlwasserzufuhr
Agilent 5100 und 5110 ICP-OES Benutzerhandbuch
Beschreibung
Anschlüsse für Agilent-Zubehör und Ethernet-Kabel zur
Kommunikation zwischen PC und Instrument
Standard-Gasanschluss für Argon
Anschluss für Zusatzgas (Mischung 80 % Ar/20 % O
Anschluss für Stickstoff (Option, nicht abgebildet)
Gasfilter (für Argon oder Stickstoff)
An Wasserkühlung anschließen
Wasserfilter für grobe Partikel
An Wasserkühlung anschließen
Installation
4
5
6
7
).
2
31
