OPTIMUM
M A S C H I N E N - G E R M A N Y

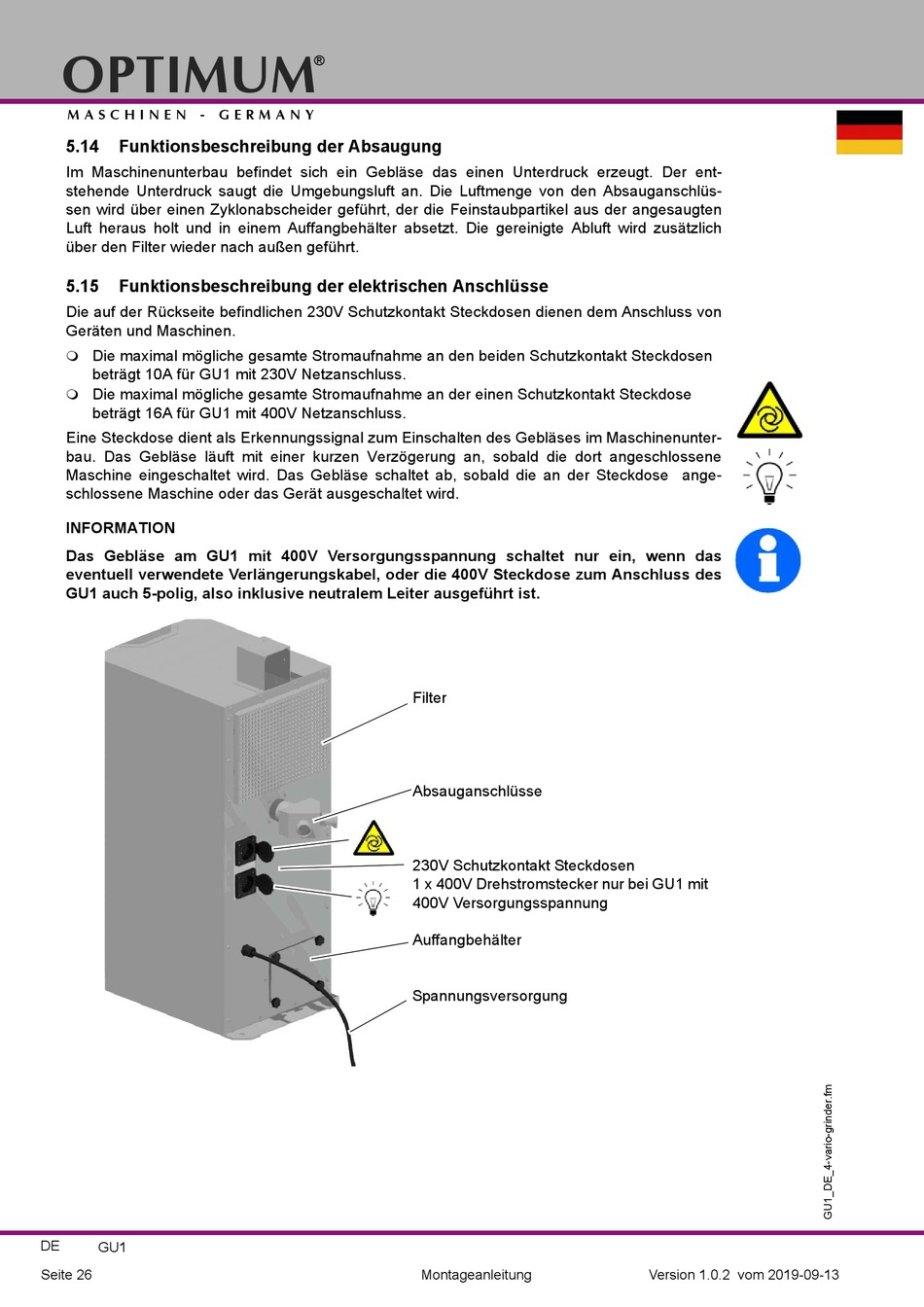

5.14
Funktionsbeschreibung der Absaugung
Im Maschinenunterbau befindet sich ein Gebläse das einen Unterdruck erzeugt. Der ent-
stehende Unterdruck saugt die Umgebungsluft an. Die Luftmenge von den Absauganschlüs-
sen wird über einen Zyklonabscheider geführt, der die Feinstaubpartikel aus der angesaugten
Luft heraus holt und in einem Auffangbehälter absetzt. Die gereinigte Abluft wird zusätzlich
über den Filter wieder nach außen geführt.
5.15
Funktionsbeschreibung der elektrischen Anschlüsse
Die auf der Rückseite befindlichen 230V Schutzkontakt Steckdosen dienen dem Anschluss von
Geräten und Maschinen.
Die maximal mögliche gesamte Stromaufnahme an den beiden Schutzkontakt Steckdosen
beträgt 10A für GU1 mit 230V Netzanschluss.
Die maximal mögliche gesamte Stromaufnahme an der einen Schutzkontakt Steckdose
beträgt 16A für GU1 mit 400V Netzanschluss.
Eine Steckdose dient als Erkennungssignal zum Einschalten des Gebläses im Maschinenunter-
bau. Das Gebläse läuft mit einer kurzen Verzögerung an, sobald die dort angeschlossene
Maschine eingeschaltet wird. Das Gebläse schaltet ab, sobald die an der Steckdose ange-
schlossene Maschine oder das Gerät ausgeschaltet wird.
INFORMATION
Das Gebläse am GU1 mit 400V Versorgungsspannung schaltet nur ein, wenn das
eventuell verwendete Verlängerungskabel, oder die 400V Steckdose zum Anschluss des
GU1 auch 5-polig, also inklusive neutralem Leiter ausgeführt ist.
DE
GU1
Seite 26
®
Filter
Absauganschlüsse
230V Schutzkontakt Steckdosen
1 x 400V Drehstromstecker nur bei GU1 mit
400V Versorgungsspannung
Auffangbehälter
Spannungsversorgung
Montageanleitung
Version 1.0.2 vom 2019-09-13
