5.14

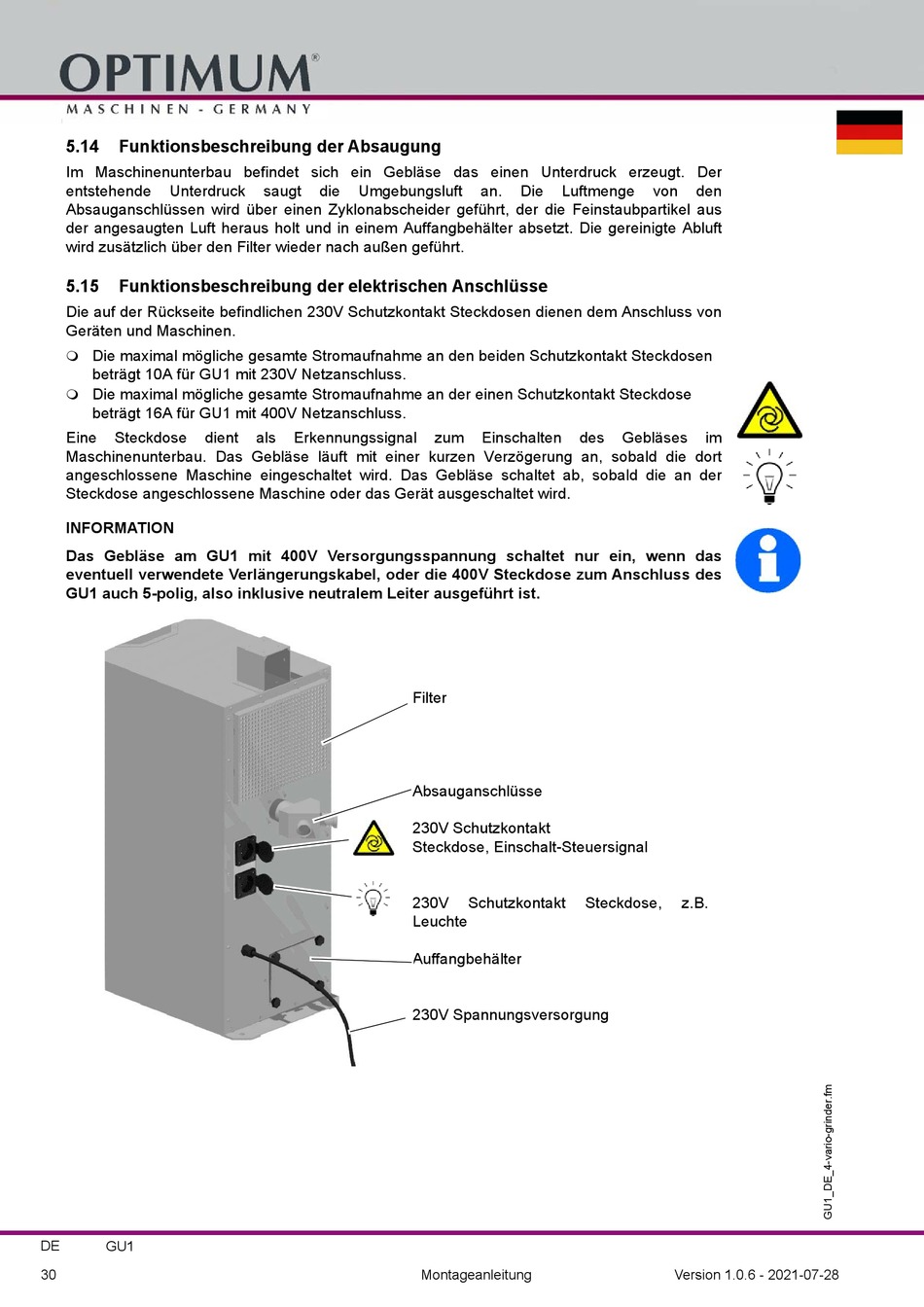

Funktionsbeschreibung der Absaugung

Im Maschinenunterbau befindet sich ein Gebläse das einen Unterdruck erzeugt. Der
entstehende Unterdruck
Absauganschlüssen wird über einen Zyklonabscheider geführt, der die Feinstaubpartikel aus
der angesaugten Luft heraus holt und in einem Auffangbehälter absetzt. Die gereinigte Abluft
wird zusätzlich über den Filter wieder nach außen geführt.
5.15 Funktionsbeschreibung der elektrischen Anschlüsse
Die auf der Rückseite befindlichen 230V Schutzkontakt Steckdosen dienen dem Anschluss von
Geräten und Maschinen.
Die maximal mögliche gesamte Stromaufnahme an den beiden Schutzkontakt Steckdosen

beträgt 10A für GU1 mit 230V Netzanschluss.
Die maximal mögliche gesamte Stromaufnahme an der einen Schutzkontakt Steckdose

beträgt 16A für GU1 mit 400V Netzanschluss.
Eine Steckdose dient
Maschinenunterbau. Das Gebläse läuft mit einer kurzen Verzögerung an, sobald die dort
angeschlossene Maschine eingeschaltet wird. Das Gebläse schaltet ab, sobald die an der
Steckdose angeschlossene Maschine oder das Gerät ausgeschaltet wird.
INFORMATION
Das Gebläse am GU1 mit 400V Versorgungsspannung schaltet nur ein, wenn das
eventuell verwendete Verlängerungskabel, oder die 400V Steckdose zum Anschluss des
GU1 auch 5-polig, also inklusive neutralem Leiter ausgeführt ist.
DE
GU1
30
saugt die Umgebungsluft
als Erkennungssignal
Filter
Absauganschlüsse
230V Schutzkontakt
Steckdose, Einschalt-Steuersignal
230V
Leuchte
Auffangbehälter
230V Spannungsversorgung
Montageanleitung
an. Die Luftmenge
zum Einschalten des
Schutzkontakt Steckdose,
von den
Gebläses im
z.B.
