7.5
GU1 - 400V
7.5.1

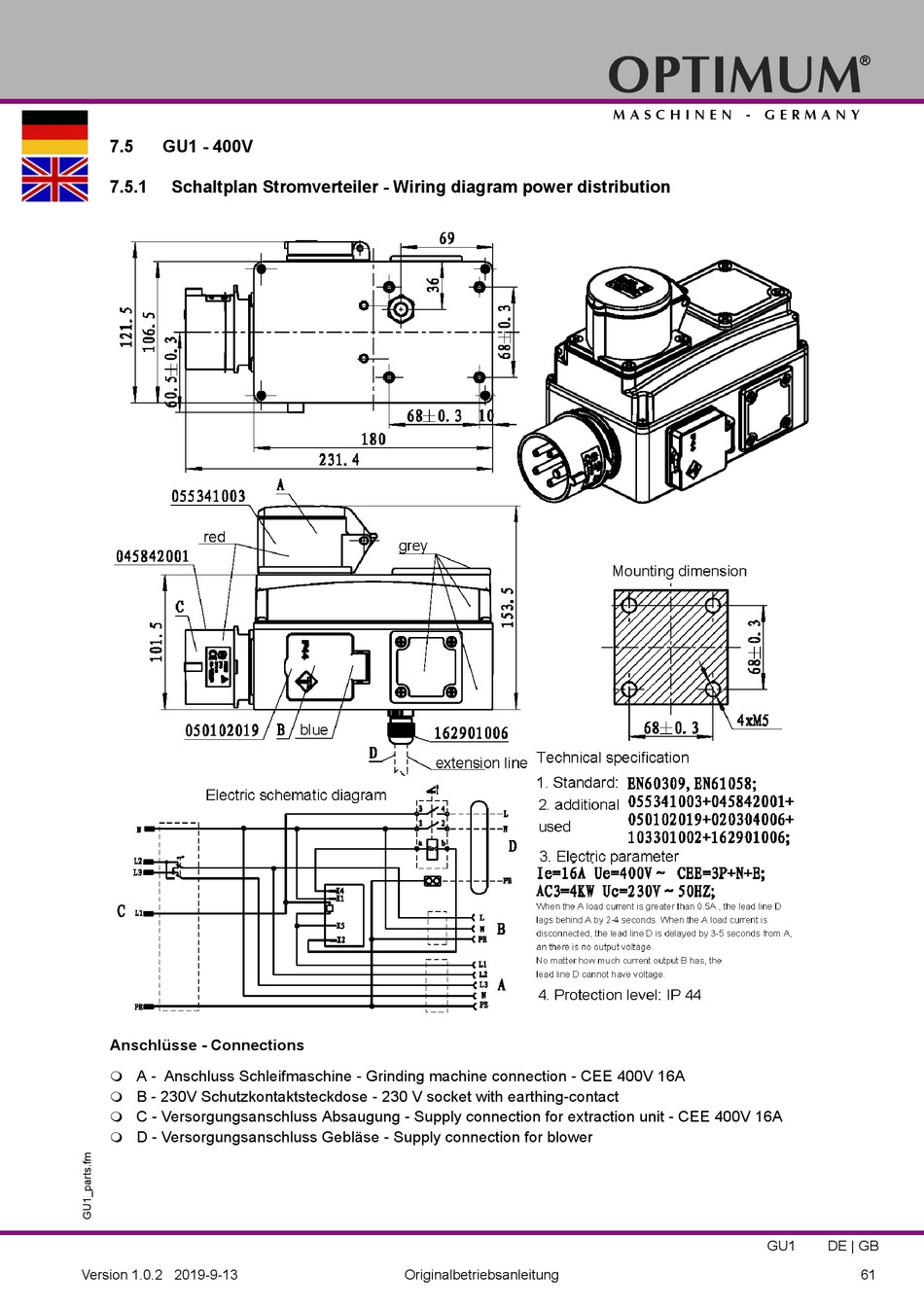

Schaltplan Stromverteiler - Wiring diagram power distribution
Anschlüsse - Connections
A - Anschluss Schleifmaschine - Grinding machine connection - CEE 400V 16A
B - 230V Schutzkontaktsteckdose - 230 V socket with earthing-contact
C - Versorgungsanschluss Absaugung - Supply connection for extraction unit - CEE 400V 16A
D - Versorgungsanschluss Gebläse - Supply connection for blower
Version 1.0.2 2019-9-13
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
GU1
®
DE | GB
61
