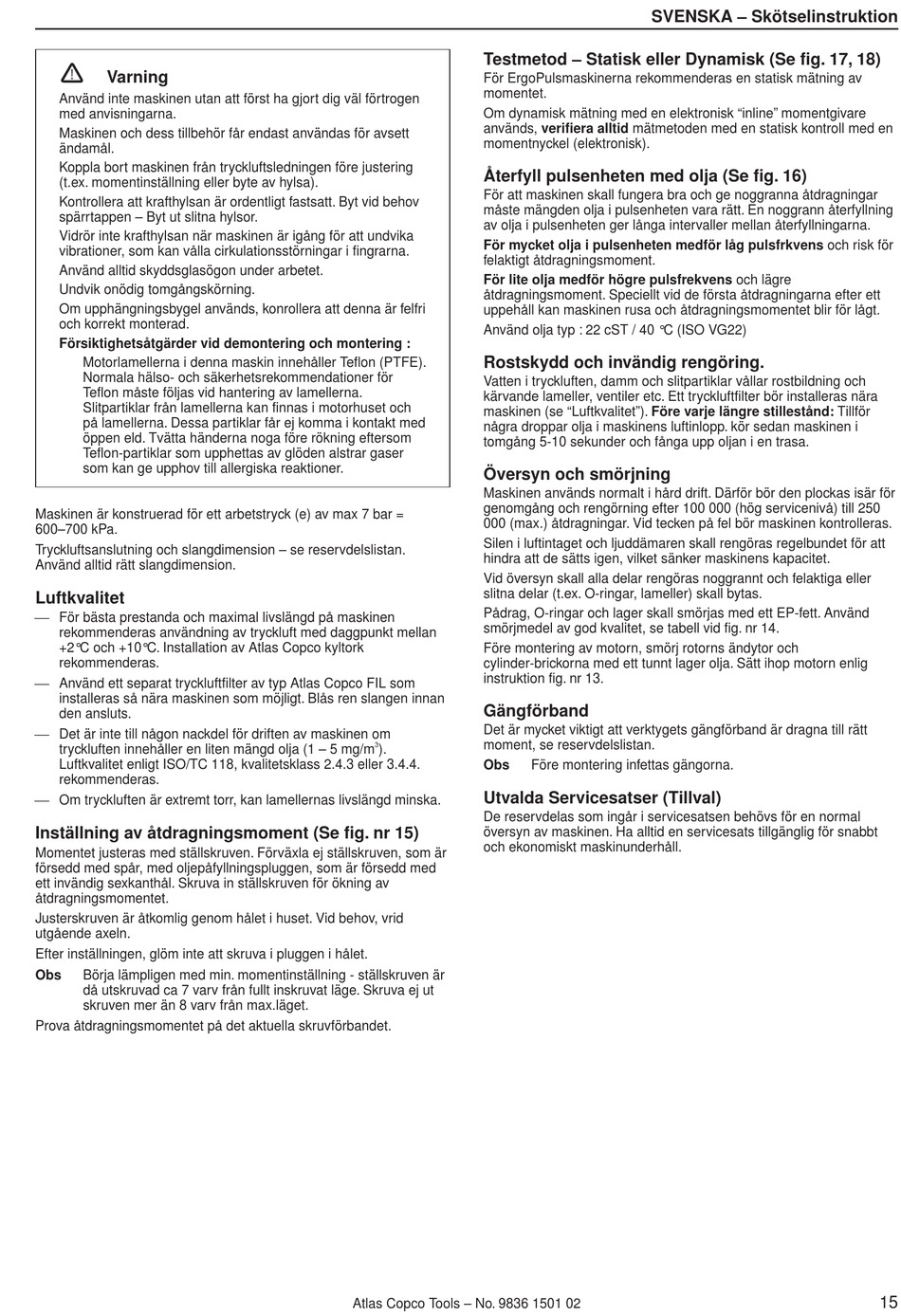

Varning
Använd inte maskinen utan att först ha gjort dig väl förtrogen
med anvisningarna.
Maskinen och dess tillbehör får endast användas för avsett
ändamål.
Koppla bort maskinen från tryckluftsledningen före justering
(t.ex. momentinställning eller byte av hylsa).
Kontrollera att krafthylsan är ordentligt fastsatt. Byt vid behov
spärrtappen – Byt ut slitna hylsor.
Vidrör inte krafthylsan när maskinen är igång för att undvika
vibrationer, som kan vålla cirkulationsstörningar i fingrarna.
Använd alltid skyddsglasögon under arbetet.
Undvik onödig tomgångskörning.
Om upphängningsbygel används, konrollera att denna är felfri
och korrekt monterad.
Försiktighetsåtgärder vid demontering och montering :
Motorlamellerna i denna maskin innehåller Teflon (PTFE).
Normala hälso- och säkerhetsrekommendationer för
Teflon måste följas vid hantering av lamellerna.
Slitpartiklar från lamellerna kan finnas i motorhuset och
på lamellerna. Dessa partiklar får ej komma i kontakt med
öppen eld. Tvätta händerna noga före rökning eftersom
Teflon-partiklar som upphettas av glöden alstrar gaser
som kan ge upphov till allergiska reaktioner.
Maskinen är konstruerad för ett arbetstryck (e) av max 7 bar =
600–700 kPa.
Tryckluftsanslutning och slangdimension – se reservdelslistan.
Använd alltid rätt slangdimension.
Luftkvalitet
För bästa prestanda och maximal livslängd på maskinen
rekommenderas användning av tryckluft med daggpunkt mellan
+2°C och +10°C. Installation av Atlas Copco kyltork
rekommenderas.
Använd ett separat tryckluftfilter av typ Atlas Copco FIL som
installeras så nära maskinen som möjligt. Blås ren slangen innan
den ansluts.
Det är inte till någon nackdel för driften av maskinen om
tryckluften innehåller en liten mängd olja (1 – 5 mg/m
Luftkvalitet enligt ISO/TC 118, kvalitetsklass 2.4.3 eller 3.4.4.
rekommenderas.
Om tryckluften är extremt torr, kan lamellernas livslängd minska.
Inställning av åtdragningsmoment (Se fig. nr 15)
Momentet justeras med ställskruven. Förväxla ej ställskruven, som är
försedd med spår, med oljepåfyllningspluggen, som är försedd med
ett invändig sexkanthål. Skruva in ställskruven för ökning av
åtdragningsmomentet.
Justerskruven är åtkomlig genom hålet i huset. Vid behov, vrid
utgående axeln.
Efter inställningen, glöm inte att skruva i pluggen i hålet.
Obs
Börja lämpligen med min. momentinställning - ställskruven är
då utskruvad ca 7 varv från fullt inskruvat läge. Skruva ej ut
skruven mer än 8 varv från max.läget.
Prova åtdragningsmomentet på det aktuella skruvförbandet.
Testmetod – Statisk eller Dynamisk (Se fig. 17, 18)
För ErgoPulsmaskinerna rekommenderas en statisk mätning av
momentet.
Om dynamisk mätning med en elektronisk "inline" momentgivare
används, verifiera alltid mätmetoden med en statisk kontroll med en
momentnyckel (elektronisk).
Återfyll pulsenheten med olja (Se fig. 16)
För att maskinen skall fungera bra och ge noggranna åtdragningar
måste mängden olja i pulsenheten vara rätt. En noggrann återfyllning
av olja i pulsenheten ger långa intervaller mellan återfyllningarna.
För mycket olja i pulsenheten medför låg pulsfrkvens och risk för
felaktigt åtdragningsmoment.
För lite olja medför högre pulsfrekvens och lägre
åtdragningsmoment. Speciellt vid de första åtdragningarna efter ett
uppehåll kan maskinen rusa och åtdragningsmomentet blir för lågt.
Använd olja typ : 22 cST / 40 °C (ISO VG22)
Rostskydd och invändig rengöring.
Vatten i tryckluften, damm och slitpartiklar vållar rostbildning och
kärvande lameller, ventiler etc. Ett tryckluftfilter bör installeras nära
maskinen (se "Luftkvalitet"). Före varje längre stillestånd: Tillför
några droppar olja i maskinens luftinlopp. kör sedan maskinen i
tomgång 5-10 sekunder och fånga upp oljan i en trasa.
Översyn och smörjning
Maskinen används normalt i hård drift. Därför bör den plockas isär för
genomgång och rengörning efter 100 000 (hög servicenivå) till 250
000 (max.) åtdragningar. Vid tecken på fel bör maskinen kontrolleras.
Silen i luftintaget och ljuddämaren skall rengöras regelbundet för att
hindra att de sätts igen, vilket sänker maskinens kapacitet.
Vid översyn skall alla delar rengöras noggrannt och felaktiga eller
slitna delar (t.ex. O-ringar, lameller) skall bytas.
Pådrag, O-ringar och lager skall smörjas med ett EP-fett. Använd
smörjmedel av god kvalitet, se tabell vid fig. nr 14.
Före montering av motorn, smörj rotorns ändytor och
cylinder-brickorna med ett tunnt lager olja. Sätt ihop motorn enlig
instruktion fig. nr 13.
Gängförband
Det är mycket viktigt att verktygets gängförband är dragna till rätt
moment, se reservdelslistan.
3
).
Obs
Utvalda Servicesatser (Tillval)
De reservdelas som ingår i servicesatsen behövs för en normal
översyn av maskinen. Ha alltid en servicesats tillgänglig för snabbt
och ekonomiskt maskinunderhåll.
Atlas Copco Tools – No. 9836 1501 02
SVENSKA – Skötselinstruktion
Före montering infettas gängorna.
15
