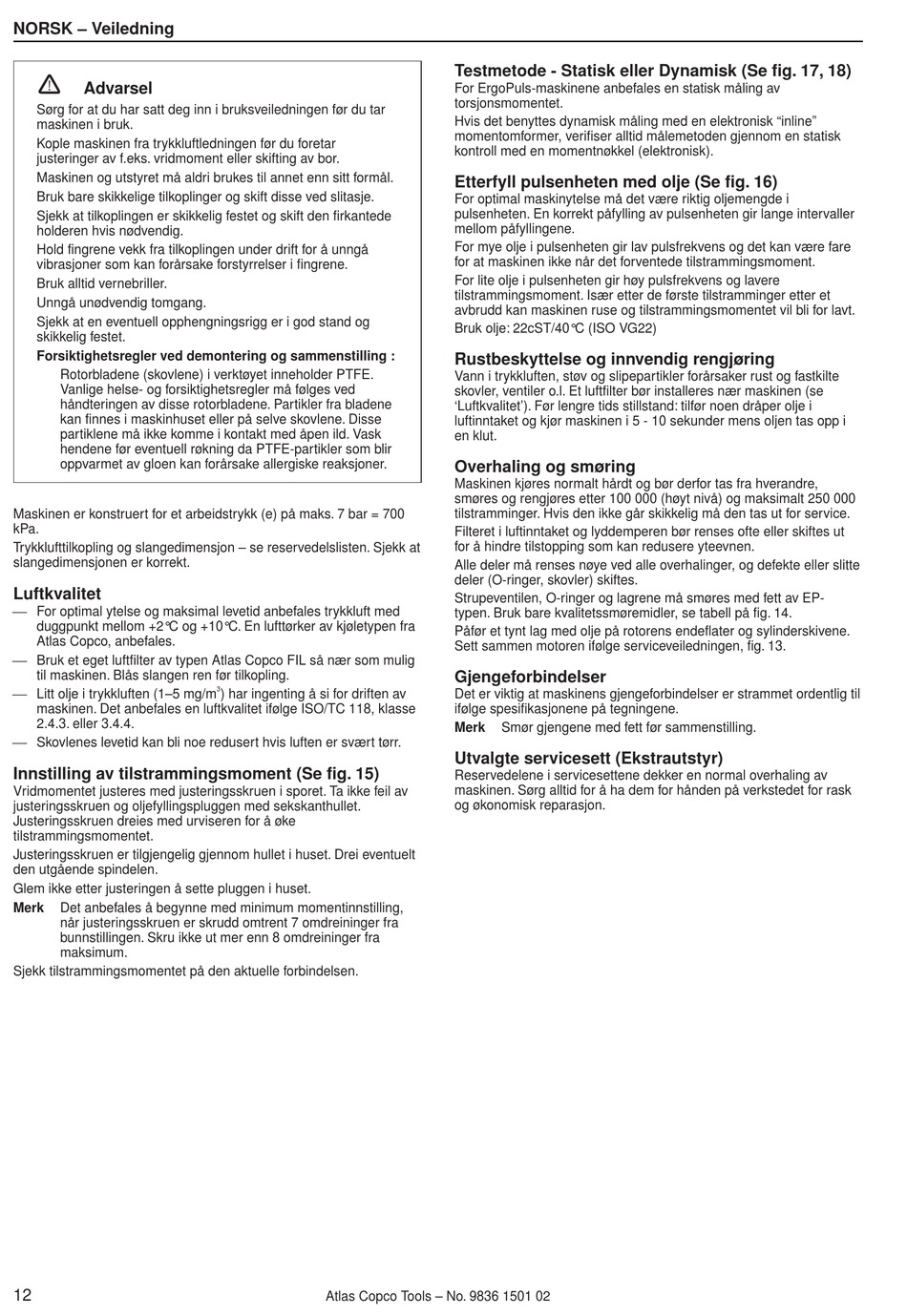

NORSK – Veiledning
!
Advarsel
Sørg for at du har satt deg inn i bruksveiledningen før du tar
maskinen i bruk.
Kople maskinen fra trykkluftledningen før du foretar
justeringer av f.eks. vridmoment eller skifting av bor.
Maskinen og utstyret må aldri brukes til annet enn sitt formål.
Bruk bare skikkelige tilkoplinger og skift disse ved slitasje.
Sjekk at tilkoplingen er skikkelig festet og skift den firkantede
holderen hvis nødvendig.
Hold fingrene vekk fra tilkoplingen under drift for å unngå
vibrasjoner som kan forårsake forstyrrelser i fingrene.
Bruk alltid vernebriller.
Unngå unødvendig tomgang.
Sjekk at en eventuell opphengningsrigg er i god stand og
skikkelig festet.
Forsiktighetsregler ved demontering og sammenstilling :
Rotorbladene (skovlene) i verktøyet inneholder PTFE.
Vanlige helse- og forsiktighetsregler må følges ved
håndteringen av disse rotorbladene. Partikler fra bladene
kan finnes i maskinhuset eller på selve skovlene. Disse
partiklene må ikke komme i kontakt med åpen ild. Vask
hendene før eventuell røkning da PTFE-partikler som blir
oppvarmet av gloen kan forårsake allergiske reaksjoner.
Maskinen er konstruert for et arbeidstrykk (e) på maks. 7 bar = 700
kPa.
Trykklufttilkopling og slangedimensjon – se reservedelslisten. Sjekk at
slangedimensjonen er korrekt.
Luftkvalitet
 For optimal ytelse og maksimal levetid anbefales trykkluft med
duggpunkt mellom +2°C og +10°C. En lufttørker av kjøletypen fra
Atlas Copco, anbefales.
 Bruk et eget luftfilter av typen Atlas Copco FIL så nær som mulig
til maskinen. Blås slangen ren før tilkopling.
 Litt olje i trykkluften (1–5 mg/m
maskinen. Det anbefales en luftkvalitet ifølge ISO/TC 118, klasse
2.4.3. eller 3.4.4.
 Skovlenes levetid kan bli noe redusert hvis luften er svært tørr.
Innstilling av tilstrammingsmoment (Se fig. 15)
Vridmomentet justeres med justeringsskruen i sporet. Ta ikke feil av
justeringsskruen og oljefyllingspluggen med sekskanthullet.
Justeringsskruen dreies med urviseren for å øke
tilstrammingsmomentet.
Justeringsskruen er tilgjengelig gjennom hullet i huset. Drei eventuelt
den utgående spindelen.
Glem ikke etter justeringen å sette pluggen i huset.
Merk
Det anbefales å begynne med minimum momentinnstilling,
når justeringsskruen er skrudd omtrent 7 omdreininger fra
bunnstillingen. Skru ikke ut mer enn 8 omdreininger fra
maksimum.
Sjekk tilstrammingsmomentet på den aktuelle forbindelsen.
12
3
) har ingenting å si for driften av
Atlas Copco Tools – No. 9836 1501 02
Testmetode - Statisk eller Dynamisk (Se fig. 17, 18)
For ErgoPuls-maskinene anbefales en statisk måling av
torsjonsmomentet.
Hvis det benyttes dynamisk måling med en elektronisk "inline"
momentomformer, verifiser alltid målemetoden gjennom en statisk
kontroll med en momentnøkkel (elektronisk).
Etterfyll pulsenheten med olje (Se fig. 16)
For optimal maskinytelse må det være riktig oljemengde i
pulsenheten. En korrekt påfylling av pulsenheten gir lange intervaller
mellom påfyllingene.
For mye olje i pulsenheten gir lav pulsfrekvens og det kan være fare
for at maskinen ikke når det forventede tilstrammingsmoment.
For lite olje i pulsenheten gir høy pulsfrekvens og lavere
tilstrammingsmoment. Især etter de første tilstramminger etter et
avbrudd kan maskinen ruse og tilstrammingsmomentet vil bli for lavt.
Bruk olje: 22cST/40°C (ISO VG22)
Rustbeskyttelse og innvendig rengjøring
Vann i trykkluften, støv og slipepartikler forårsaker rust og fastkilte
skovler, ventiler o.l. Et luftfilter bør installeres nær maskinen (se
'Luftkvalitet'). Før lengre tids stillstand: tilfør noen dråper olje i
luftinntaket og kjør maskinen i 5 - 10 sekunder mens oljen tas opp i
en klut.
Overhaling og smøring
Maskinen kjøres normalt hårdt og bør derfor tas fra hverandre,
smøres og rengjøres etter 100 000 (høyt nivå) og maksimalt 250 000
tilstramminger. Hvis den ikke går skikkelig må den tas ut for service.
Filteret i luftinntaket og lyddemperen bør renses ofte eller skiftes ut
for å hindre tilstopping som kan redusere yteevnen.
Alle deler må renses nøye ved alle overhalinger, og defekte eller slitte
deler (O-ringer, skovler) skiftes.
Strupeventilen, O-ringer og lagrene må smøres med fett av EP-
typen. Bruk bare kvalitetssmøremidler, se tabell på fig. 14.
Påfør et tynt lag med olje på rotorens endeflater og sylinderskivene.
Sett sammen motoren ifølge serviceveiledningen, fig. 13.
Gjengeforbindelser
Det er viktig at maskinens gjengeforbindelser er strammet ordentlig til
ifølge spesifikasjonene på tegningene.
Merk
Smør gjengene med fett før sammenstilling.
Utvalgte servicesett (Ekstrautstyr)
Reservedelene i servicesettene dekker en normal overhaling av
maskinen. Sørg alltid for å ha dem for hånden på verkstedet for rask
og økonomisk reparasjon.
