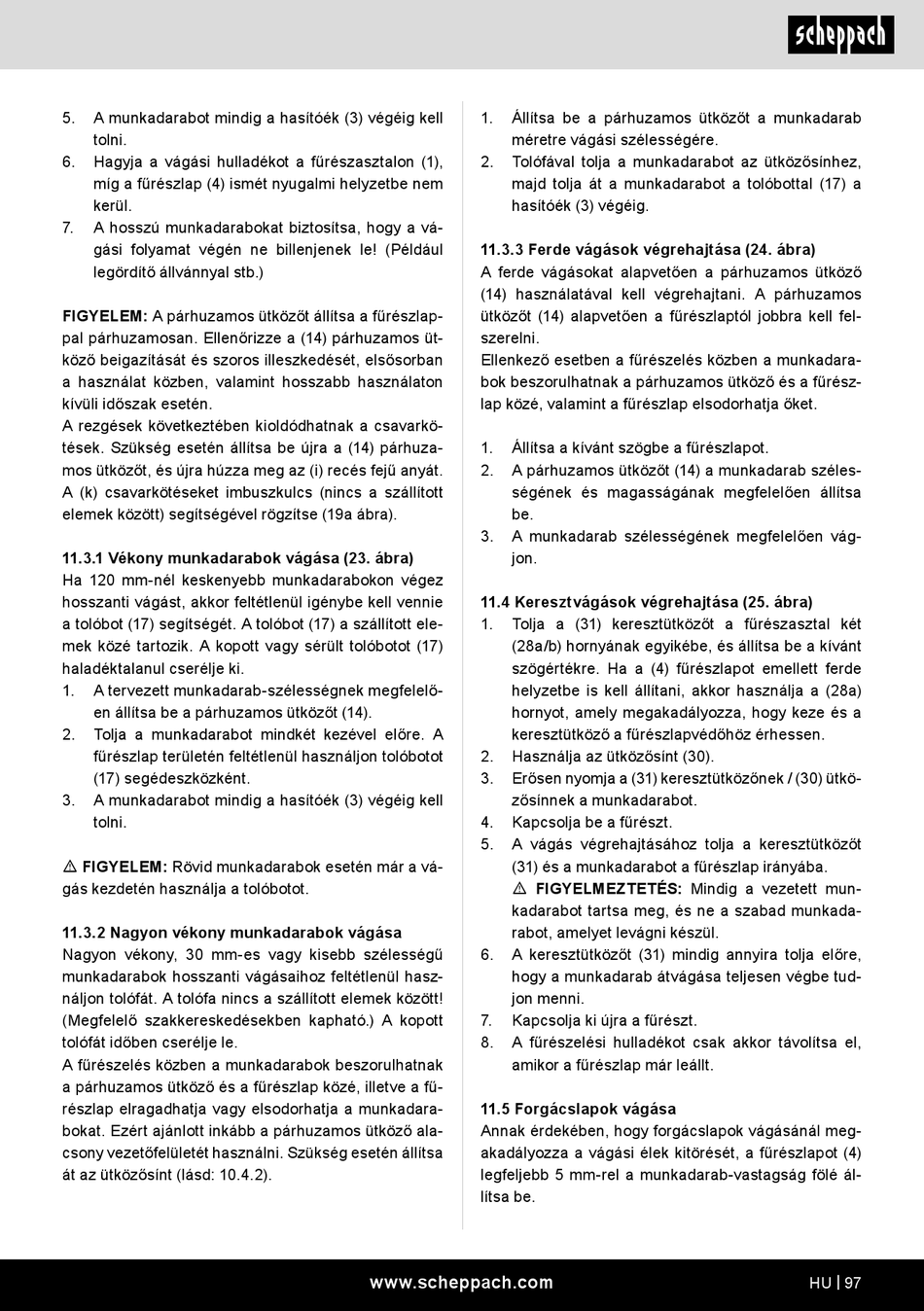

5. A munkadarabot mindig a hasítóék (3) végéig kell
tolni.
6. Hagyja a vágási hulladékot a fűrészasztalon (1),
míg a fűrészlap (4) ismét nyugalmi helyzetbe nem
kerül.
7. A hosszú munkadarabokat biztosítsa, hogy a vá-
gási folyamat végén ne billenjenek le! (Például
legördítő állvánnyal stb.)
FIGYELEM: A párhuzamos ütközőt állítsa a fűrészlap-
pal párhuzamosan. Ellenőrizze a (14) párhuzamos üt-
köző beigazítását és szoros illeszkedését, elsősorban
a használat közben, valamint hosszabb használaton
kívüli időszak esetén.
A rezgések következtében kioldódhatnak a csavarkö-
tések. Szükség esetén állítsa be újra a (14) párhuza-
mos ütközőt, és újra húzza meg az (i) recés fejű anyát.
A (k) csavarkötéseket imbuszkulcs (nincs a szállított
elemek között) segítségével rögzítse (19a ábra).
11.3.1 Vékony munkadarabok vágása (23. ábra)
Ha 120 mm-nél keskenyebb munkadarabokon végez
hosszanti vágást, akkor feltétlenül igénybe kell vennie
a tolóbot (17) segítségét. A tolóbot (17) a szállított ele-
mek közé tartozik. A kopott vagy sérült tolóbotot (17)
haladéktalanul cserélje ki.
1. A tervezett munkadarab-szélességnek megfelelő-
en állítsa be a párhuzamos ütközőt (14).
2. Tolja a munkadarabot mindkét kezével előre. A
fűrészlap területén feltétlenül használjon tolóbotot
(17) segédeszközként.
3. A munkadarabot mindig a hasítóék (3) végéig kell
tolni.
m FIGYELEM: Rövid munkadarabok esetén már a vá-
gás kezdetén használja a tolóbotot.
11.3.2 Nagyon vékony munkadarabok vágása
Nagyon vékony, 30 mm-es vagy kisebb szélességű
munkadarabok hosszanti vágásaihoz feltétlenül hasz-
náljon tolófát. A tolófa nincs a szállított elemek között!
(Megfelelő szakkereskedésekben kapható.) A kopott
tolófát időben cserélje le.
A fűrészelés közben a munkadarabok beszorulhatnak
a párhuzamos ütköző és a fűrészlap közé, illetve a fű-
részlap elragadhatja vagy elsodorhatja a munkadara-
bokat. Ezért ajánlott inkább a párhuzamos ütköző ala-
csony vezetőfelületét használni. Szükség esetén állítsa
át az ütközősínt (lásd: 10.4.2).
1. Állítsa be a párhuzamos ütközőt a munkadarab
méretre vágási szélességére.
2. Tolófával tolja a munkadarabot az ütközősínhez,
majd tolja át a munkadarabot a tolóbottal (17) a
hasítóék (3) végéig.
11.3.3 Ferde vágások végrehajtása (24. ábra)
A ferde vágásokat alapvetően a párhuzamos ütköző
(14) használatával kell végrehajtani. A párhuzamos
ütközőt (14) alapvetően a fűrészlaptól jobbra kell fel-
szerelni.
Ellenkező esetben a fűrészelés közben a munkadara-
bok beszorulhatnak a párhuzamos ütköző és a fűrész-
lap közé, valamint a fűrészlap elsodorhatja őket.
1. Állítsa a kívánt szögbe a fűrészlapot.
2. A párhuzamos ütközőt (14) a munkadarab széles-
ségének és magasságának megfelelően állítsa
be.
3. A munkadarab szélességének megfelelően vág-
jon.
11.4 Keresztvágások végrehajtása (25. ábra)
1. Tolja a (31) keresztütközőt a fűrészasztal két
(28a/b) hornyának egyikébe, és állítsa be a kívánt
szögértékre. Ha a (4) fűrészlapot emellett ferde
helyzetbe is kell állítani, akkor használja a (28a)
hornyot, amely megakadályozza, hogy keze és a
keresztütköző a fűrészlapvédőhöz érhessen.
2. Használja az ütközősínt (30).
3. Erősen nyomja a (31) keresztütközőnek / (30) ütkö-
zősínnek a munkadarabot.
4. Kapcsolja be a fűrészt.
5. A vágás végrehajtásához tolja a keresztütközőt
(31) és a munkadarabot a fűrészlap irányába.
m FIGYELMEZTETÉS: Mindig a vezetett mun-
kadarabot tartsa meg, és ne a szabad munkada-
rabot, amelyet levágni készül.
6. A keresztütközőt (31) mindig annyira tolja előre,
hogy a munkadarab átvágása teljesen végbe tud-
jon menni.
7. Kapcsolja ki újra a fűrészt.
8. A fűrészelési hulladékot csak akkor távolítsa el,
amikor a fűrészlap már leállt.
11.5 Forgácslapok vágása
Annak érdekében, hogy forgácslapok vágásánál meg-
akadályozza a vágási élek kitörését, a fűrészlapot (4)
legfeljebb 5 mm-rel a munkadarab-vastagság fölé ál-
lítsa be.
