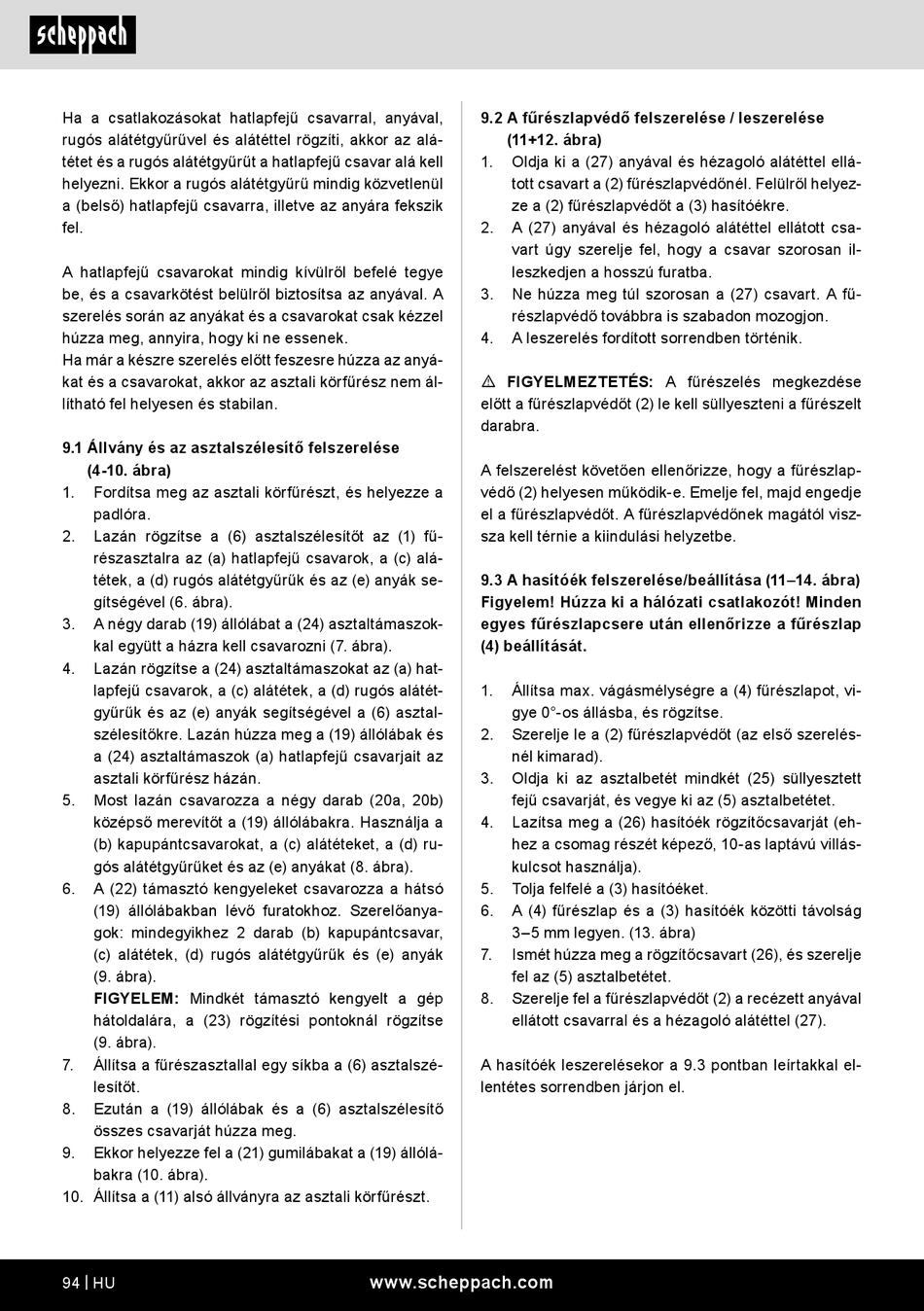

Ha a csatlakozásokat hatlapfejű csavarral, anyával,
rugós alátétgyűrűvel és alátéttel rögzíti, akkor az alá-
tétet és a rugós alátétgyűrűt a hatlapfejű csavar alá kell
helyezni. Ekkor a rugós alátétgyűrű mindig közvetlenül
a (belső) hatlapfejű csavarra, illetve az anyára fekszik
fel.
A hatlapfejű csavarokat mindig kívülről befelé tegye
be, és a csavarkötést belülről biztosítsa az anyával. A
szerelés során az anyákat és a csavarokat csak kézzel
húzza meg, annyira, hogy ki ne essenek.
Ha már a készre szerelés előtt feszesre húzza az anyá-
kat és a csavarokat, akkor az asztali körfűrész nem ál-
lítható fel helyesen és stabilan.
9.1 Állvány és az asztalszélesítő felszerelése
(4-10. ábra)
1. Fordítsa meg az asztali körfűrészt, és helyezze a
padlóra.
2. Lazán rögzítse a (6) asztalszélesítőt az (1) fű-
részasztalra az (a) hatlapfejű csavarok, a (c) alá-
tétek, a (d) rugós alátétgyűrűk és az (e) anyák se-
gítségével (6. ábra).
3. A négy darab (19) állólábat a (24) asztaltámaszok-
kal együtt a házra kell csavarozni (7. ábra).
4. Lazán rögzítse a (24) asztaltámaszokat az (a) hat-
lapfejű csavarok, a (c) alátétek, a (d) rugós alátét-
gyűrűk és az (e) anyák segítségével a (6) asztal-
szélesítőkre. Lazán húzza meg a (19) állólábak és
a (24) asztaltámaszok (a) hatlapfejű csavarjait az
asztali körfűrész házán.
5. Most lazán csavarozza a négy darab (20a, 20b)
középső merevítőt a (19) állólábakra. Használja a
(b) kapupántcsavarokat, a (c) alátéteket, a (d) ru-
gós alátétgyűrűket és az (e) anyákat (8. ábra).
6. A (22) támasztó kengyeleket csavarozza a hátsó
(19) állólábakban lévő furatokhoz. Szerelőanya-
gok: mindegyikhez 2 darab (b) kapupántcsavar,
(c) alátétek, (d) rugós alátétgyűrűk és (e) anyák
(9. ábra).
FIGYELEM: Mindkét támasztó kengyelt a gép
hátoldalára, a (23) rögzítési pontoknál rögzítse
(9. ábra).
7. Állítsa a fűrészasztallal egy síkba a (6) asztalszé-
lesítőt.
8. Ezután a (19) állólábak és a (6) asztalszélesítő
összes csavarját húzza meg.
9. Ekkor helyezze fel a (21) gumilábakat a (19) állólá-
bakra (10. ábra).
10. Állítsa a (11) alsó állványra az asztali körfűrészt.
94 | HU
9.2 A fűrészlapvédő felszerelése / leszerelése
(11+12. ábra)
1. Oldja ki a (27) anyával és hézagoló alátéttel ellá-
tott csavart a (2) fűrészlapvédőnél. Felülről helyez-
ze a (2) fűrészlapvédőt a (3) hasítóékre.
2. A (27) anyával és hézagoló alátéttel ellátott csa-
vart úgy szerelje fel, hogy a csavar szorosan il-
leszkedjen a hosszú furatba.
3. Ne húzza meg túl szorosan a (27) csavart. A fű-
részlapvédő továbbra is szabadon mozogjon.
4. A leszerelés fordított sorrendben történik.
m FIGYELMEZTETÉS: A fűrészelés megkezdése
előtt a fűrészlapvédőt (2) le kell süllyeszteni a fűrészelt
darabra.
A felszerelést követően ellenőrizze, hogy a fűrészlap-
védő (2) helyesen működik-e. Emelje fel, majd engedje
el a fűrészlapvédőt. A fűrészlapvédőnek magától visz-
sza kell térnie a kiindulási helyzetbe.
9.3 A hasítóék felszerelése/beállítása (11–14. ábra)
Figyelem! Húzza ki a hálózati csatlakozót! Minden
egyes fűrészlapcsere után ellenőrizze a fűrészlap
(4) beállítását.
1. Állítsa max. vágásmélységre a (4) fűrészlapot, vi-
gye 0°-os állásba, és rögzítse.
2. Szerelje le a (2) fűrészlapvédőt (az első szerelés-
nél kimarad).
3. Oldja ki az asztalbetét mindkét (25) süllyesztett
fejű csavarját, és vegye ki az (5) asztalbetétet.
4. Lazítsa meg a (26) hasítóék rögzítőcsavarját (eh-
hez a csomag részét képező, 10-as laptávú villás-
kulcsot használja).
5. Tolja felfelé a (3) hasítóéket.
6. A (4) fűrészlap és a (3) hasítóék közötti távolság
3–5 mm legyen. (13. ábra)
7. Ismét húzza meg a rögzítőcsavart (26), és szerelje
fel az (5) asztalbetétet.
8. Szerelje fel a fűrészlapvédőt (2) a recézett anyával
ellátott csavarral és a hézagoló alátéttel (27).
A hasítóék leszerelésekor a 9.3 pontban leírtakkal el-
lentétes sorrendben járjon el.
