6 Montaggio dell'unità di controllo
Panoramica della procedura di installazione
L'installazione del sistema SmartCoop deve essere eseguita rispettando l'ordine
indicato qui di seguito:
1. Posizionamento dell'unità di controllo (art. 70600): Posizionare l'unità di
controllo in un punto adatto, in modo che sia possibile installare senza problemi
tutti i moduli.
2. Installazione dei singoli moduli: Seguire le istruzioni di montaggio del rispettivo
modulo.
3. Installazione del cavo di collegamento del modulo all'unità di controllo: Installa-
re il cavo per il collegamento all'unità di controllo e inserirlo nell'apposita presa sul
retro dell'unità di controllo (seguendo le diciture indicate).
Se la lunghezza del cavo di collegamento installato nel modulo non è sufficiente,
il cavo può essere allungato con una prolunga. Accertarsi che il punto di collega-
mento sia protetto dall'acqua e dalla polvere!
Il cavo di un modulo può essere allungato al massimo 1 volta.
IMPORTANTE: I cavi di collegamento del modulo di connettività (art. 70620) e del
sensore esterno per la luce naturale (art. 70622) non possono essere prolungati
per motivi tecnici!
4. Messa in servizio: Predisporre l'alimentazione elettrica ed eseguire le imposta-
zioni nel menu di configurazione se necessario (vedi capitolo 7.2, Configurazione e
utilizzo, e capitolo 10 Collegamento dei moduli).

6.1 Posizionamento

Consigliamo di installare l'unità di controllo in un luogo del pollaio facilmente accessi-
bile e protetto dagli agenti atmosferici (raggi UV, umidità).
In caso di utilizzo dell'unità di controllo con il sensore integrato per la luce naturale
(senza sensore esterno art. 70622), per il montaggio si deve scegliere una posizione
sufficientemente luminosa. Evitare le zone molto ombreggiate (ad esempio sotto ampie
tettoie, vegetazione fitta o simili) e le zone soggette all'influsso di fonti luminose
esterne (ad esempio illuminazione stradale, edifici o luce esterna).
Non posizionare l'unità di controllo all'interno della stalla se non è presente un senso-
re esterno per luce naturale collegato (art. 70622).
53
6.2 Collegamento del cavo del
modulo

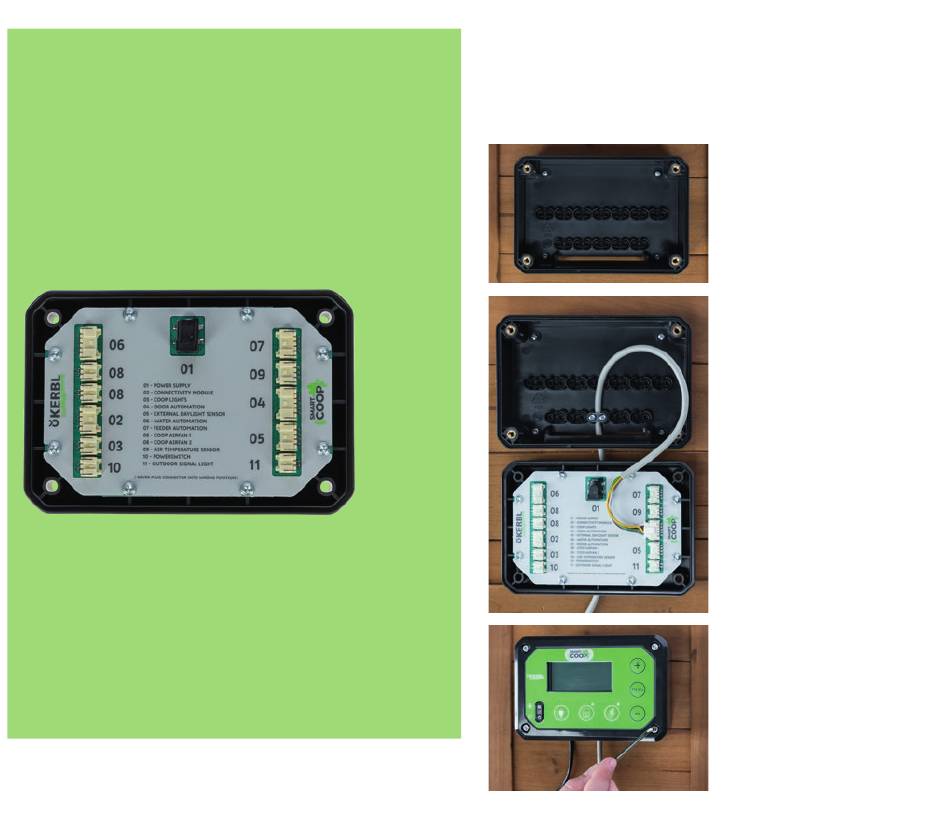

1. Smontare il coperchio dell'unità di
controllo svitando le quattro viti dell'al-
loggiamento. Fissare la parte posteriore
dell'unità di controllo nel punto prescelto
della parete del pollaio, utilizzando le
viti fornite. In caso di montaggio a muro
utilizzare tasselli adatti.
2. Far passare il cavo di collegamento dal
basso attraverso l'apposita fessura della
parte posteriore dell'unità di controllo.
Far passare i cavi uno dopo l'altro
attraverso un pressacavo libero e montare
i collari.
Importante: Ogni cavo dovrebbe sporgere
di circa 10 - 15 cm (distanza dal connet-
tore al pressacavo), in modo che rimanga
un gioco sufficiente per inserire i cavi
senza tirarli.
3. Inserire i cavi dei moduli negli appositi
spazi dell'unità di controllo in base alla
numerazione.
Attenzione: non inserire mai un
cavo nello spazio errato. Potrebbero
verificarsi danni al modulo o all'unità di
controllo! Se la sporgenza del cavo non è
sufficiente, allentare il pressacavo e tirare
un pezzetto di cavo. Evitare gli sforzi di
trazione sui connettori!
4. Collegare l'alimentatore (01 POWER
SUPPLY) [ALIMENTAZIONE]. Posizionare
l'unità di controllo sulla parte posteriore e
applicare le 4 viti di fissaggio.
