Anhang - B

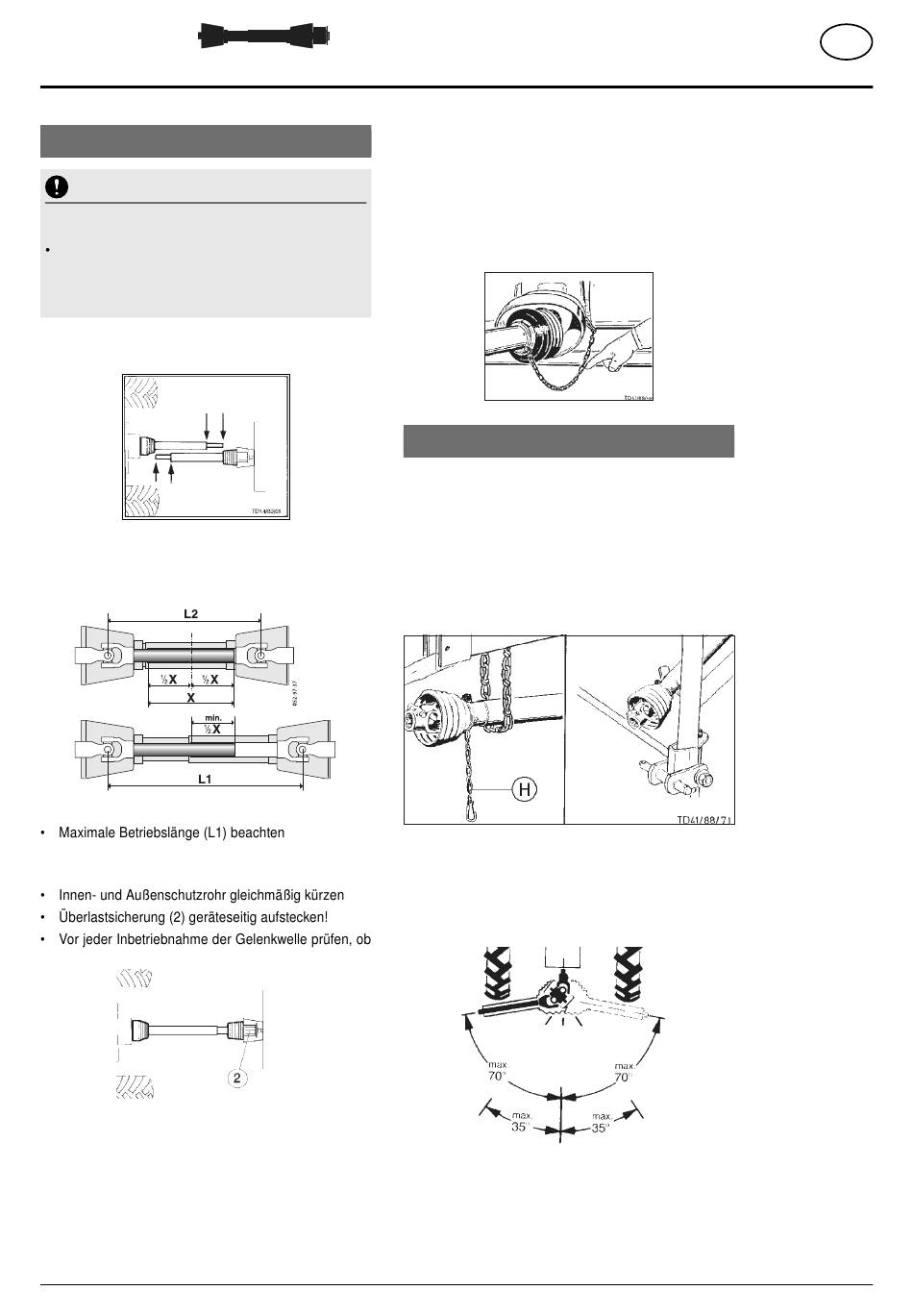

Anpassen der Gelenkwelle
HINWEIS
Sachschaden - durch minderwertige Ersatzteile
Verwenden Sie nur die angegebene bzw.
mitgelieferte Gelenkwelle, da ansonsten für
eventuelle Schadensfälle keine Garantie-
ansprüche bestehen.
Die richtige Länge wird durch vergleichen beider
Gelenkwellenhälften festgelegt.
Ablängevorgang
- Zur Längenanpassung Gelenkwellenhälften in kürzester
Betriebsstellung (L2) nebeneinander halten und
anzeichnen.
Achtung!
- Größtmögliche Rohrüberdeckung (min.
anstreben
Verschlüsse sicher eingerastet sind.
1300_ D-Gelenkwelle_BA-ALLG-150h
Sicherungskette
- Gelenkwellenschutzrohr mit Ketten gegen mitdrehen
sichern.
Auf ausreichenden Schwenk bereich der Gelenkwelle
achten!
- Sicherungskette so ablängen, dass sie sich nicht um
die Gelenkwelle wickeln kann.
Arbeitshinweise
Beim Einsatz der Maschine darf die zulässige
Zapfwellendrehzahl nicht überschritten werden.
- Nach Abschalten der Zapfwelle kann das angebaute
Gerät nachlaufen. Erst wenn es vollkommen still steht,
darf daran gearbeitet werden.
- Beim Abstellen der Maschine muß die Gelenkwelle
vorschriftsmäßig abgelegt bzw. mittels Kette gesichert
werden. Sicherungsketten (H) nicht zum Aufhängen
der Gelenkwelle benutzen.
Weitwinkelgelenk:
1
/
X)
2
Maximale Abwinkelung im Betrieb und im Stillstand 70
Normalgelenk:
Maximale Abwinkelung im Stillstand 90
Maximale Abwinkelung im Betrieb 35
Wartung
- 61 -
GELENKWELLE
°
.
°
.
°
.
DE
