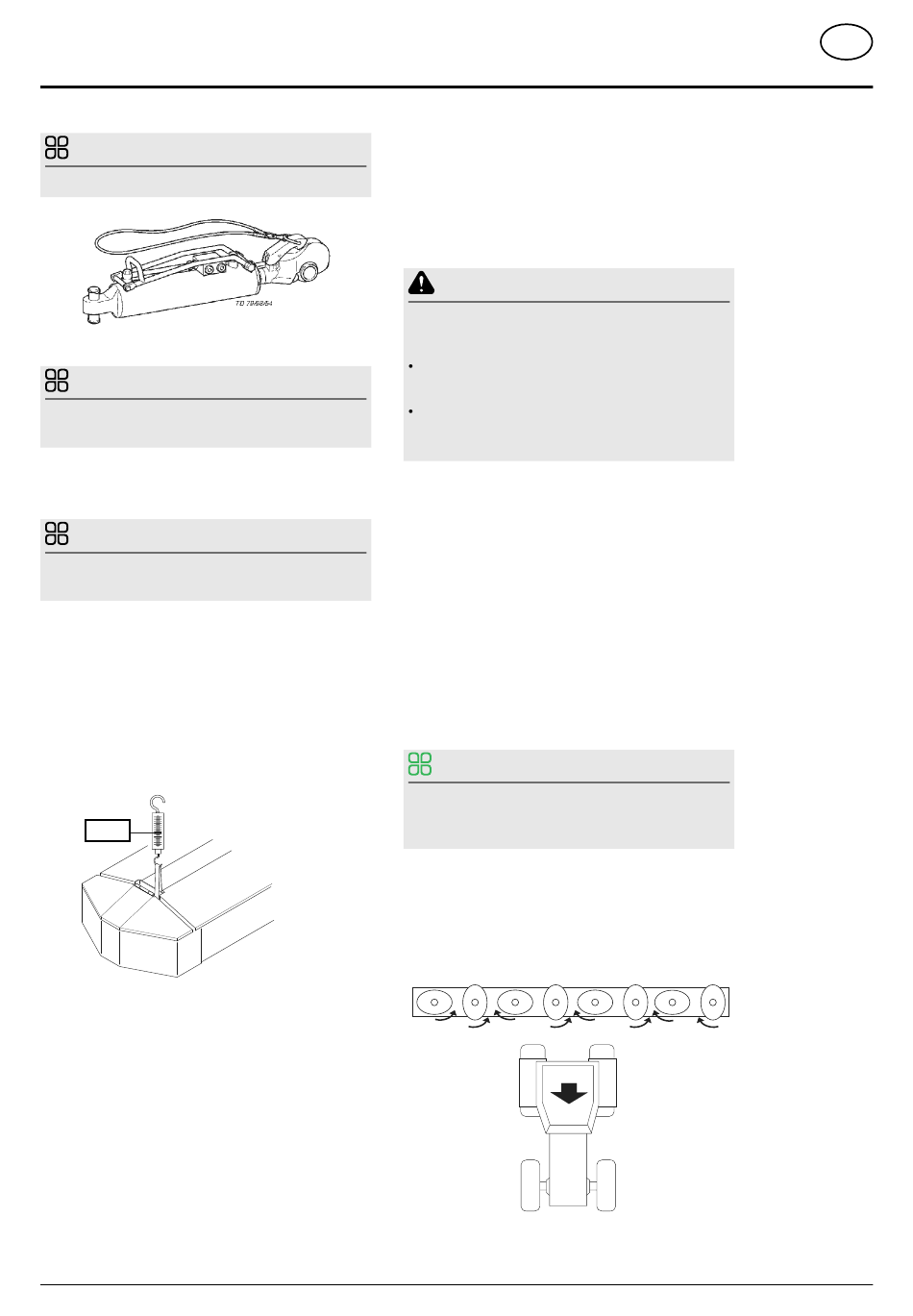

TIPP
Der Mäher ist in Feldtransportstellung zu schwenken.
TIPP
Ein hydraulischer Oberlenker wird empfohlen
(Doppelwirkendes Steuergerät).
5. Kontrolle der hydraulischen Entlastung
TIPP
Der Verschmutzungsgrad beeinflußt das Gewicht mit
dem der Schlepper auf den Boden drückt.
1. Rechten Unterlenker Bolzen auf korrekten Bodenabstand
einstellen. Pfeilspitzen zeigen aufeinander. (siehe "Gerät
an Schlepper anbauen")
2. einfachwirkendes Steuergerät auf Schwimmstellung
stellen.
3. Prüfen sie den Auflagedruck:
durch Anheben des Mähbalkens auf einer Seite. Das
Gewicht sollte innen und außen am Mähbalken bei 75kg
liegen.
75 kg
6. Einstellung der hydraulischen Entlastung
1. 3-Wege-Ventil am Anbaubock nach oben stellen, um
die Funktion "hydraulische Entlastung" einzustellen.
2. Doppeltwirkendes Steuergerät betätigen
3. Vorspanndruck am Manometer ablesen.
Wiederholen sie Schritte 2 und 3 bis der gewünschte
Druck am Manometer ablesbar ist.
4. 3-Wege-Ventil am Anbaubock schliessen (in
Mittelstellung bringen)
- Richtwerte für Vorspanndruck ab Werk:
2000_DE-ANBAU_3784
7. B o d e n a b s t a n d
Risiko einer Verletzung mit Todesfolge oder einer
anderen schweren Verletzung durch Quetschen.
- Rechten Unterlenker einstellen.
8. Zapfwellendrehzahl einstellen
- am Schlepper die passende Zapfwellendrehzahl
Ein Abziehbild, welches neben dem Getriebe angebracht
ist, gibt Auskunft für welche Drehzahl der Scheibenmäher
ausgelegt ist.
9. Drehrichtung kontrollieren
- die Drehrichtung der Zapfwelle ist passend, wenn sich
517-10-07
ANBAU AN DEN SCHLEPPER
Anzeigewert am Manometer
für Maschine ohne Aufbereiter:
für Maschine mit Aufbereiter:
Unterlenkerseinstellen
WARNUNG
Bleiben sie während des Einstellvorganges
außerhalb des Maschinenbereiches.
Verweisen sie dritte Personen während des
Einstellvorganges aus dem Gefahrenbe-
reich.
1. Mäheinheit mittels des einfachwirkenden
Steuergerätes auf Schwimmstellung stellen
2. Hubwerk solange in die geeignete Richtung
bewegen, bis die Pfeilspitzen der Anzeige am
Entlastungszylinder direkt aufeinander zeigen.
Diese Einstellung bedeutet bei NOVACAT 302,
NOVACAT 352 und NOVACAT 402 ca. 700 mm
Bodenabstand zum rechten Unterlenkerbolzen;
einstellen.
TIPP
von vorne gesehen die äußeren Mähscheiben nach
innen drehen
504-12-01
- 15 -
110 bar
145 - 150bar
d e s
r e c h t e n
DE
