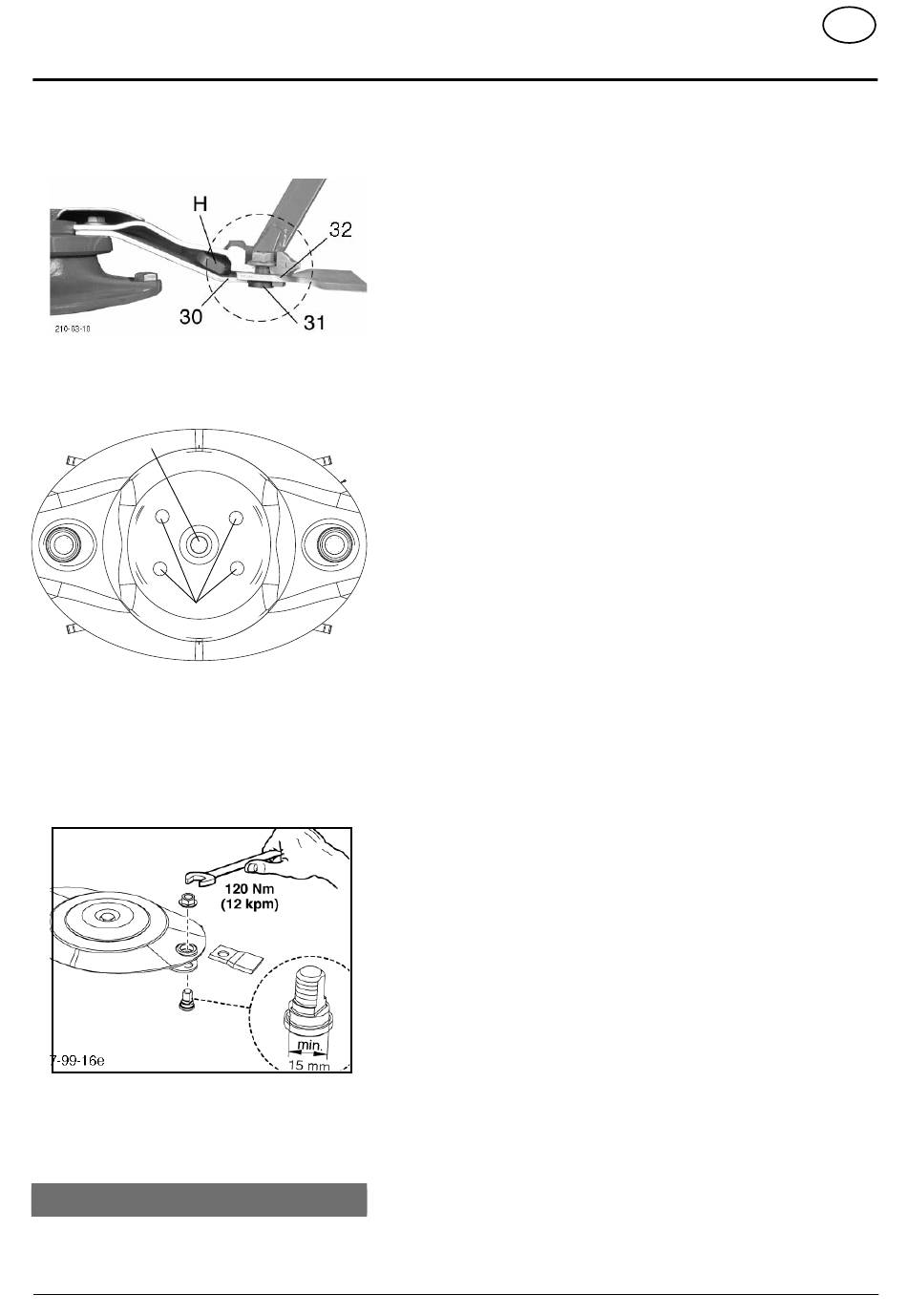

7. Sichtkontrolle der Montage: Sicherstellen, dass die
Mähklinge (32), wie abgebildet, zwischen Klingenbolzen
(31) und Klingenhalterung (30) platziert ist.
8. Hebel H wieder 90° zum Boden aufrichten (Pos A) und
seitlich herausziehen.
Durchführung Bolzentausch:
1. Demontieren der Mähscheibe
1
2
076-18-009
a. Halteschraube (1) der Mähscheibenabdeckung lösen
b. Mähscheibenabdeckung entfernen
c. 4x Halteschraube (2) der Mäscheibe lösen
d. Mähscheibe entfernen
2. Mutter des Klingebolzens lösen
3. Klingenbolzen wechseln
4. Klingenbolzen mit 120 Nm festziehen
5. Mähklinge wieder einsetzen
6. Montieren der Mähscheibe
a. Mähscheibe in sinnvoller umgekehrter Reihenfolge
wieder einbauen.
Ablage des Hebels
Hebel nach Gebrauch in die jeweilige Haltelasche einlegen!
1800-DE SICHTKONTROLLE (3776)
- 53 -
WARTUNG
DE
