Anhang - B

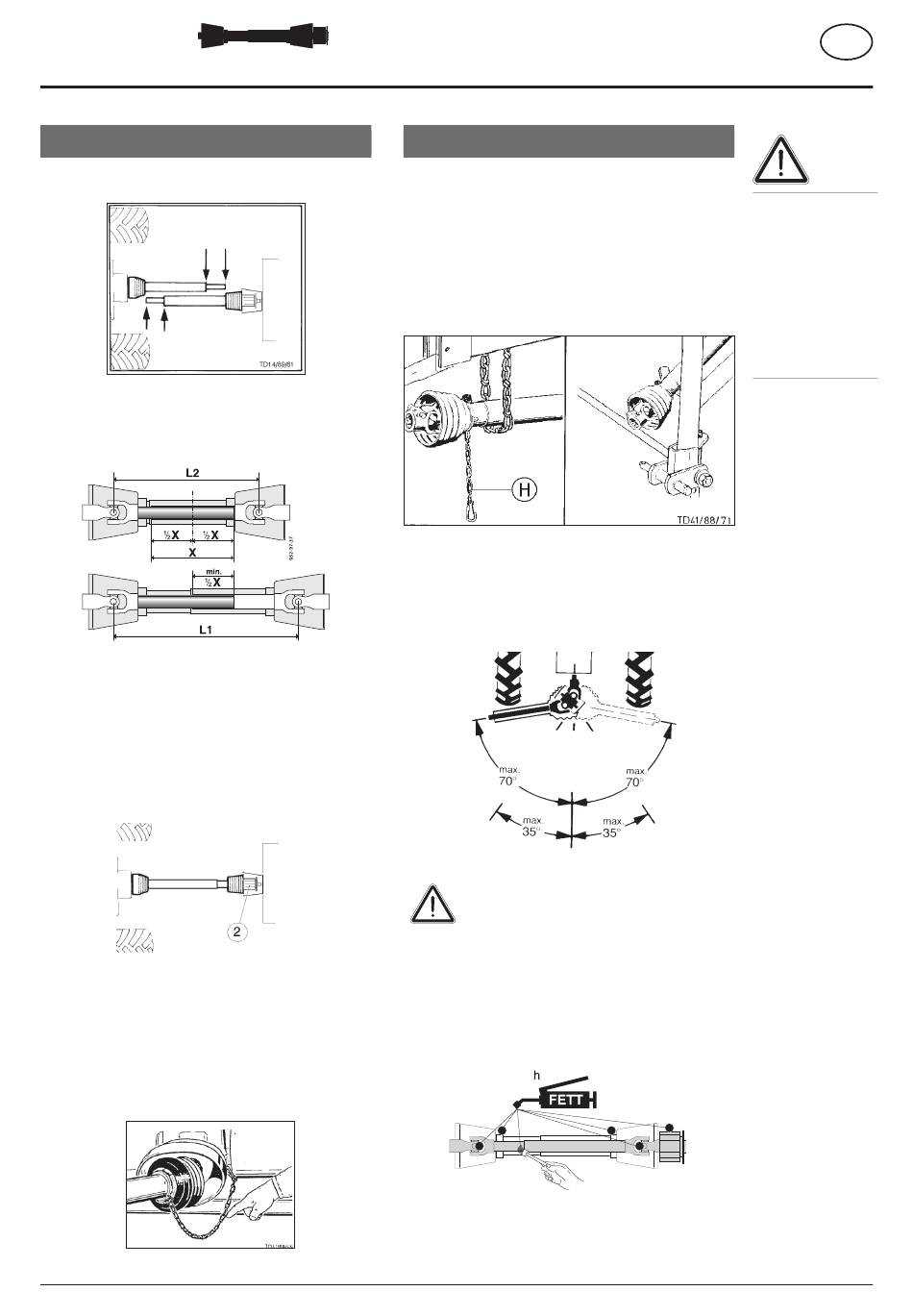

Anpassen der Gelenkwelle
Die richtige Länge wird durch vergleichen beider Gelenk-
wellenhälften festgelegt.
Ablängevorgang
- Zur Längenanpassung Gelenkwellenhälften in kür-
zester Betriebsstellung (L2) nebeneinander halten und
anzeichnen.
Achtung!
• Maximale Betriebslänge (L1) beachten
- Größtmögliche Rohrüberdeckung (min.
streben
• Innen- und Außenschutzrohr gleichmäßig kürzen
• Überlastsicherung (2) geräteseitig aufstecken!
• Vor jeder Inbetriebnahme der Gelenkwelle prüfen, ob
Verschlüsse sicher eingerastet sind.
Sicherungskette
- Gelenkwellenschutzrohr mit Ketten gegen mitdrehen
sichern.
Auf ausreichenden Schwenk bereich der Gelenkwelle
achten!
- Sicherungskette so ablängen, dass sie sich nicht um die
Gelenkwelle wickeln kann oder von anderen rotierenden
Teilen erfasst werden kann.
1400_ D-Gelenkwelle_282
Beim Einsatz der Maschine darf die zulässige Zapfwellen-
drehzahl nicht überschritten werden.
- Nach Abschalten der Zapfwelle kann das angebaute
Gerät nachlaufen. Erst wenn es vollkommen still steht,
darf daran gearbeitet werden.
- Beim Abstellen der Maschine muß die Gelenkwelle
vorschriftsmäßig abgelegt bzw. mittels Kette gesichert
werden. Sicherungsketten (H) nicht zum Aufhängen
der Gelenkwelle benutzen.
Weitwinkelgelenk:
Maximale Abwinkelung im Betrieb und im Stillstand 70
Nor mal ge lenk:
Maximale Abwinkelung im Stillstand 90
Maximale Abwinkelung im Betrieb 35
/
X) an-
1
2
Wartung
Verschlissene Ab dec kun gen so fort
erneuern.
- Vor jeder Inbetriebnahme und alle 8 Betriebsstunden
mit Markenfett abschmieren.
- Vor jeder längeren Stillstandzeit Gelenkwelle säubern
und abschmieren
Im Winterbetrieb sind die Schutzrohre zu fetten, um ein
Festfrieren zu verhindern.
- B1 -
GELENKWELLE
Arbeitshinweise
.
°
°
.
8
D
Achtung!
Verwenden Sie nur
die angegebene
bzw. mitgeliefer-
te Gelenkwelle,
da ansonsten
für eventuelle
Schadensfälle
keine Garantie-
ansprüche beste-
hen.
°
.
