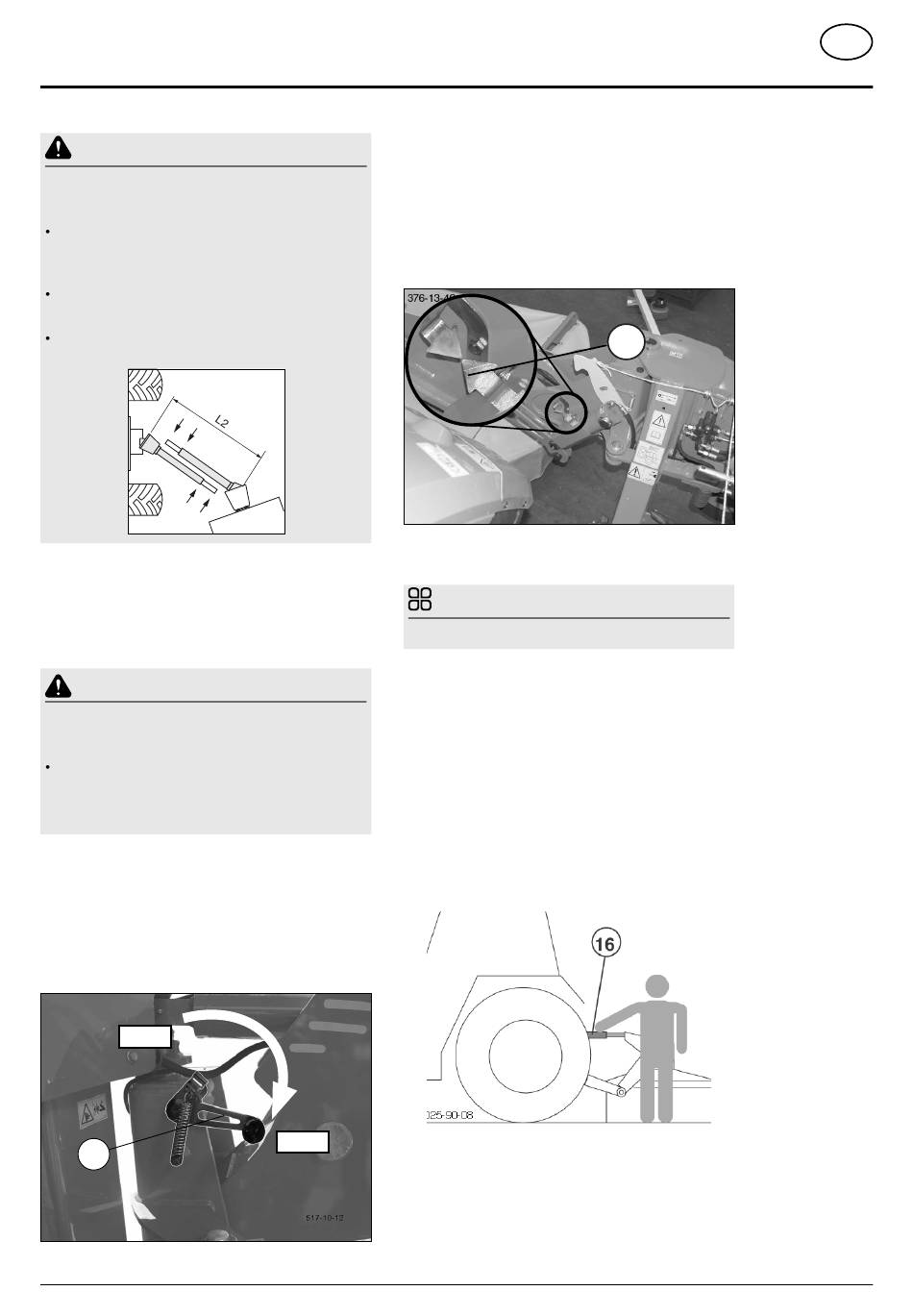

GEFAHR
Lebensgefahr bei unangepasster Länge der
Gelenkwelle
Prüfen sie vor der Erstinbetriebnahme die
Länge der Gelenkwelle und passen sie
diese gegebenenfalls an.
Ein Schlepperwechsel gilt als Erstinbetrieb-
nahme.
siehe Kapitel "Anpassen der Gelenkwelle"
im Anhang-B.
025-05-04
- Je nach Ausrüstung die Hydraulikschläuche anschließen.
- Den 7-poligen Stecker der Beleuchtung am Schlepper
anschließen.
- Die Steuerleine in die Schlepperkabine verlegen
- Stützfüße hochstellen und sichern!
VORSICHT
Risiko einer leichten oder mittelschweren Verletzung
durch Quetschen.
Betätigen sie die Hubhydraulik des Schlep-
pers, erst wenn sie Personen aus dem
Gefahrenbereich zwsichen Schlepper und
Gerät verwiesen haben.
- Sicherheitsklappe schwenkenl
a. Einfachwirkendes Hydraulik-Steuergerät auf
Schwimmstellung stellen!
b. Heben sie das Traktorhubwerk an, bis sich die
Sicherheitsklappe leicht bewegen läßt.
c. Vor dem Anheben in Feldtransportstellung ist die
Sicherheitsklappe (1) in Position B zu schwenken.
Pos. A
1
2000_DE-ANBAU_3784
- Rechten Unterlenker einstellen.
1. Mäheinheit mittels des einfachwirkenden
Steuergerätes auf Schwimmstellung stellen
2. Hubwerk solange in die geeignete Richtung
bewegen, bis die Pfeilspitzen (1) der Anzeige am
Entlastungszylinder direkt aufeinander zeigen.
Diese Einstellung bedeutet ca 700 mm Bodenabstand
zum rechten Unterlenkerbolzen.
3. Anbaurahmen einstellen:
TIPP
Der Mäher ist in Feldtransportstellung zu schwenken.
Durch Verstellen der hydraulischen Unterlenkerwippe den
Anbaurahmen in waagrechte Lage bringen.
1. 3-Wege-Ventil am Anbaubock nach unten stellen, um
die Funktion "hydraulischer Unterlenker" anzuwählen.
2. doppeltwirkendes Steuergerät am Schlepper betätigen,
bis der Anbaurahmen waagrecht steht.
3. 3-Wege-Ventil am Anbaubock schliessen (in
Mittelstellung bringen)
4. Oberlenker einstellen
- Durch Verdrehen der Oberlenkerspindel (16) wird die
Schnitthöhe eingestellt.
Pos. B
- 14 -
ANBAU AN DEN SCHLEPPER
1
DE
