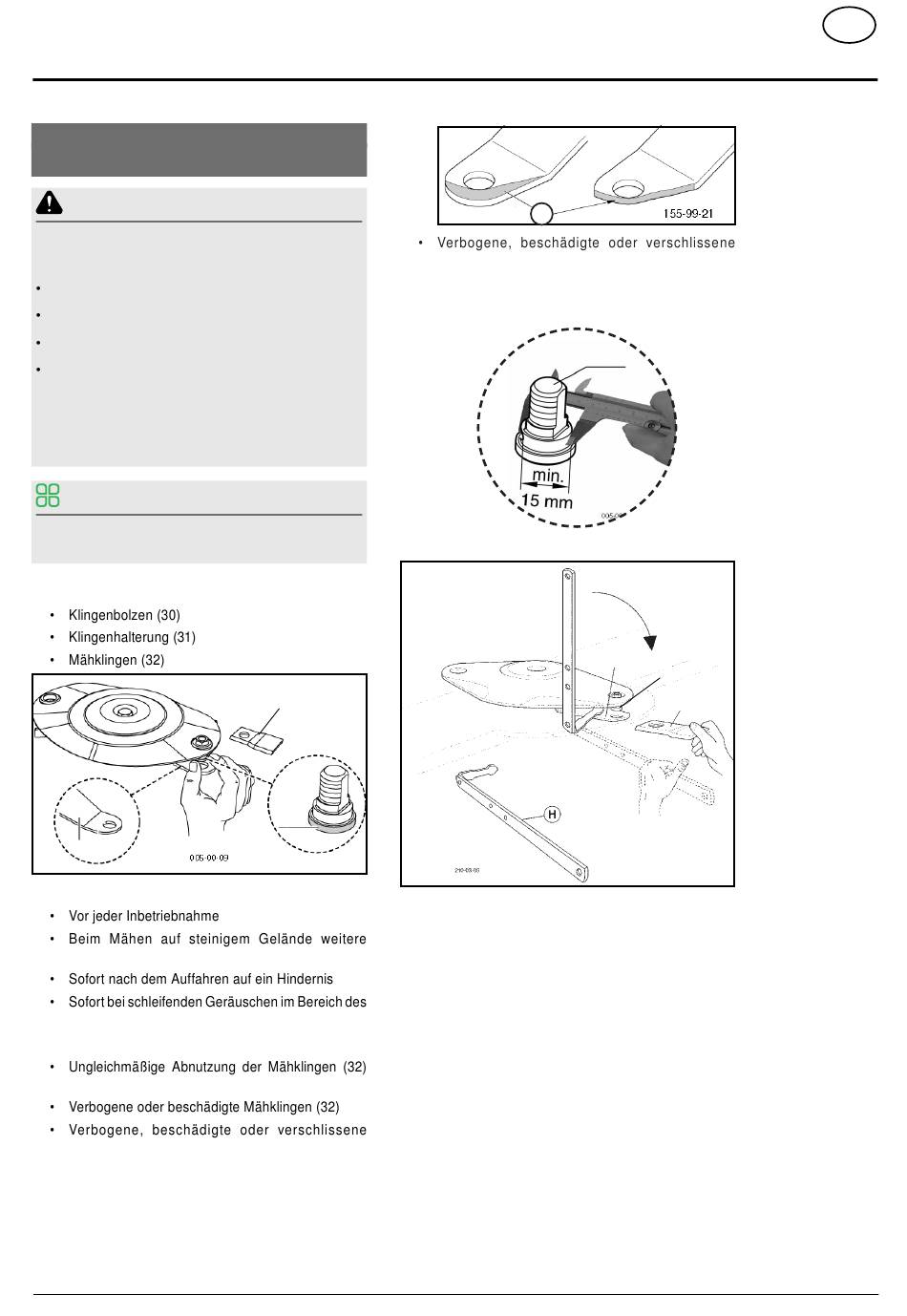

Verschleißkontrolle der Mähklingen und
-halterung
WARNUNG
Risiko einer Verletzung mit Todesfolge oder einer
anderen schweren Verletzung bei...
Abgenutzer Klingenbolzen
Zu lockerer Sitz des Klingenbolzens
Abgenutze Klingenhalterung
Ungleichmäßige Abnutzung des Klingen-
paares, die Unwucht hervorrufen könnte
Ko n t r o l l i e r e n s i e K l i n g e n h a l t e r u n g ,
Klingenbolzen und Mähklingen regelmäßig.
Tauschen sie die verschlissenen Teile!
TIPP
Nutzen sie Pöttinger-Original-Ersatzteile! Da diese optimal
auf die zu erwartenden Kräfte abgestimmt sind.
Zu kontrollierende Teile:
31
Kontrollintervalle:
Kontrollen während der Arbeit vornehmen
Mähbalkens
Kontrollkriterien:
(Unwuchtgefahr)
Klingenhalterung (Verschleißbereich der
Klingenhalterung hat den Rand der Bohrung erreicht)
(31)
1800-DE SICHTKONTROLLE (3776)
Klingenbolzen ( m i t t l e re r B e re i c h d e s
Bolzens: Durchmessers < 15 mm>;
Abnutzungserscheinungen im unteren Bereich
des Bolzens) (30)
Durchführung der Kontrolle (mit Klingenwechsel):
32
30
1. Hebel (H) in rechtem Winkel zum Boden (Pos A) zwischen
Mähscheibe und Klingenhalterung durchführen.
2. Hebel (H) drehen bis er in einer Linie mit der
Mähscheibe erscheint (Pos B). Dadurch drücken sie
die Klingenhalterung (31) nach unten.
3. Mähklinge (32) entfernen
4. Reinigung: Futterreste und Schmutz vom Klingenbolzen
(30) und auf der Innenseite der Bohrung an der
Klingenhalterung (31) entfernen.
5. Verschleißteile auf oben angeführte Kontrollkriterien
überprüfen
6. Mähklinge einsetzen:
a. Falls sie die Mähklinge (32) wechseln müssen, immer
beide Klingen der jeweiligen Mähscheibe wechseln.
b. Beim Einsetzen einer Mähklinge (32) auf die
Laufrichtung der Mähscheibe achten. Die Mähklingen
sind dementsprechend beschriftet. Setzen sie eine
Mähklinge mit derselben Laufrichtungsbezeichnung
(R,L) ein, wie die alte Mähklinge.
- 52 -
31
30
A
Pos
31
Pos
WARTUNG
30
32
B
