Funktionsweise
Über die CF Einheit (Option für A10) wird das Schnittgut
gleich nach dem Mähen in einem Schwad abgelegt.
Bedienung CF Einheit
Die CF Einheit läuft vollautomatisch und bedarf keiner
Bedienelemente.
Heckklappe mechanisch
Entlang der Heckklappe der CF Einheit wird das Futter
Richtung Schwad transportiert. Ist es nicht gewünscht das
Schnittgut als Schwad abzulegen, kann die Heckklappe
geöffnet werden. Bei geöffneter Heckklappe wird das
Schnittgut breit abgelegt.

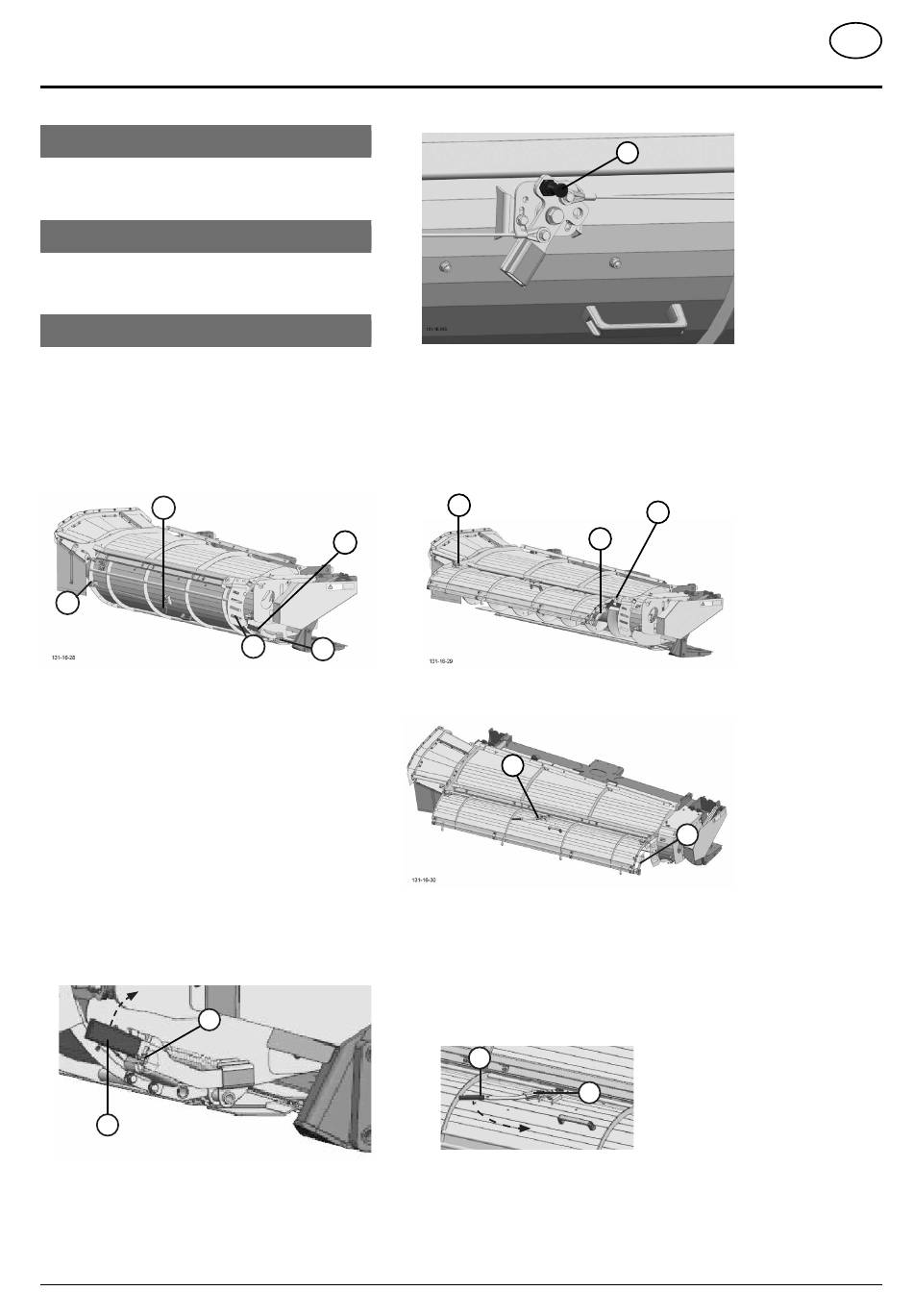

Übersicht:
A
C
A mittlere Position des Entriegelungshebels: zum
Entriegeln der Bolzen (C)
B seitliche Position des Entriegelungshebels: Zum Ent-
und Verriegeln der Verriegelungswelle, Parkposition
des Entriegelungshebels
C Verriegelungsbolzen der Heckklappe
D Verriegelungswelle
Heckklappe öffnen:
1. Verriegelungswelle seitlich entriegeln
- Federvorstecker (1) des Entriegelungshebels (2)
abziehen
- Entriegelungshebel (2) nach außen drücken
- Hebel (2) nach oben drücken, um die Verriegelungwelle
der
Heckklappe
zu entriegeln.
1
2
2.
Heckklappe
öffnen
-
Heckklappe
am Griff fassen
- Arretierungsbolzen mittig (A) lösen.
1901-DE QUERFÖRDERSCHNECKE_3850
3. Entriegelungshebel verstauen:
B
C
D
Heckklappe
1. Entriegelungshebel in mittlerer Position anbringen
2. Verriegelungsbolzen lösen
-
Heckklappe
ganz nach oben ziehen bis die seitlichen
Verriegelungsbolzen (3) einrasten.
- Entriegelungshebel (2) in seitlicher Position (B)
ablegen.
- Entriegelungshebel (2) mit Federvorstecker (1)
sichern.
3
B
schließen:
A
An der seitlichen Position (B):
- Federvorstecker (1) abziehen
- Entriegelungshebel (2) aus seitlicher Position (B)
entnehmen
- Entriegelungshebel (2) in mittlerer Position (A)
anbringen
2
A
- Entriegelungshebel (2) nach rechts drücken, um die
seitlichen Verriegelungsbolzen (3) zu lösen
- 40 -
