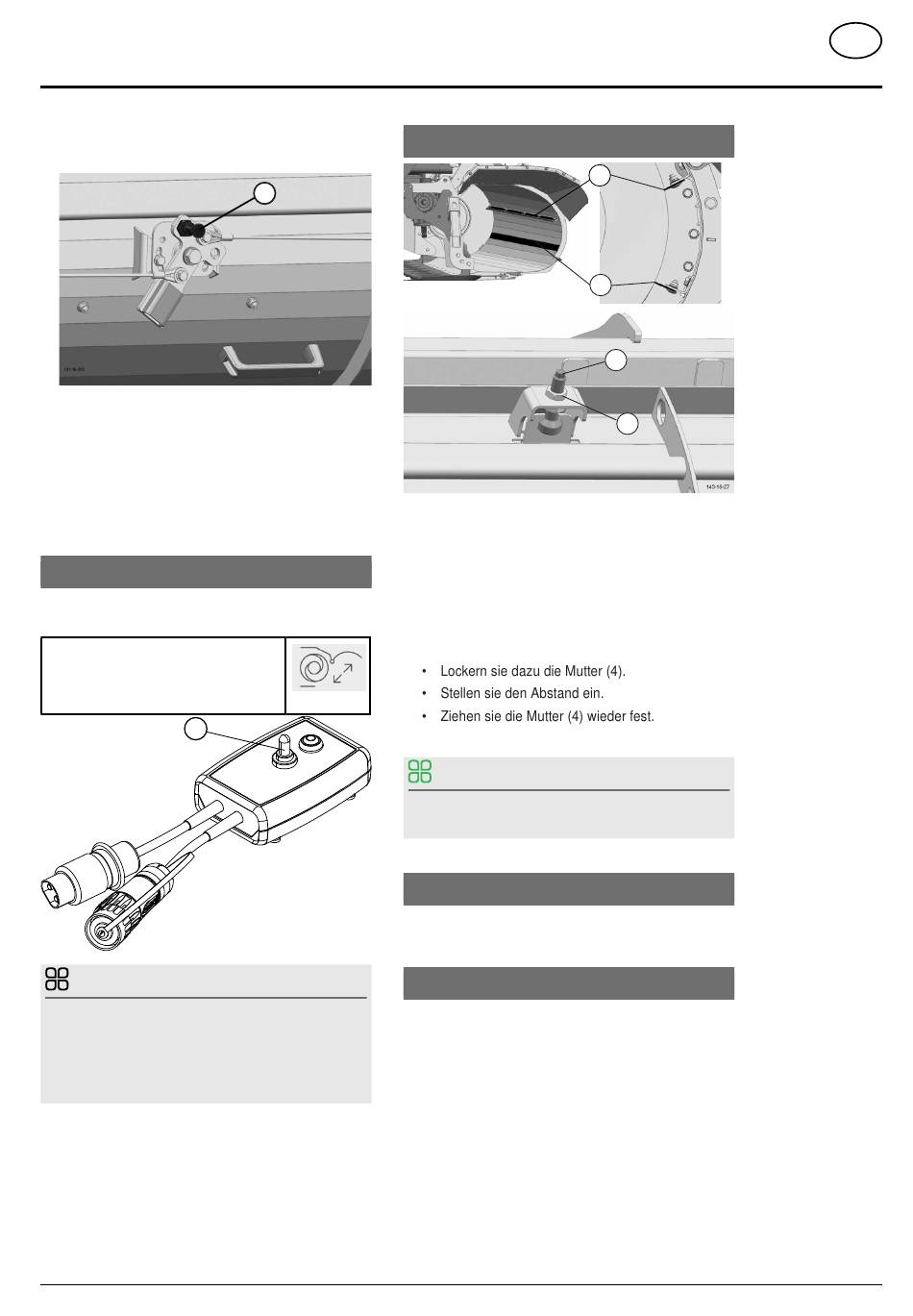

3.
Heckklappe
schließen
- Arretierungsbolzen mittig (A) muss frei sein
-
Heckklappe
kontrolliert schließen
- Seitliche Verriegelung kontrollieren
4. Verriegelungswelle seitlich verriegeln
- Entriegelungshebel (2) in seitlicher Position (B)
einstecken
- Entriegelungshebel (2) mit Federvorstecker (1)
sichern.
Heckklappe hydraulisch (Option)
Um die hydraulische Heckklappe zu bedienen, benötigen
sie die Komfortsteuerung.
Wählen sie die Funktion "Heckklappe der
Querförderschnecke" am Kippschalter
(1) links, um mit dem Steuergerät die
Heckklappe bedienen zu können.
1
TIPP
Die Heckklappe der Querförderschnecke kann nur in
Vorgewendestellung bedient werden.
Versuche die Querförderschnecke zu bedienen, solange
sich der Mäher in Arbeitsposition befindet, bleiben
ergebnislos.
1901-DE QUERFÖRDERSCHNECKE_3850
A
Einstellen der Abstreifleiste:
Stellen sie die Abstreifleiste so ein, dass möglichst viel
Futter abgestreift wird. Lassen sie nur einen minimalen
Spalt zwischen Abstreifleiste und Querförderschnecke.
1. Lockern sie die Fixierschrauben (1, 2) in den Langlöchern
an der Innenseit der Abdeckung.
2. Stellen sie den Abstand über die Einstellschrauben (3)
an der Aussenseite der Abdeckung ein.
3. Ziehen sie die Fixierschrauben (1, 2) wieder fest.
Bei langem Futter und erhöhtem Kraftbedarf kann die
Abstreifleiste an Position (2) demontiert werden.
Das Schwadtuch verhindert das Überwerfen des Schwades
und sorgt so für eine saubere Ablage.
113-18-04
Der Ersatzriemen (1) ist im Auswurf bei der Schnecke
gelagert. Entfernen sie den Ersatzriemen vor der ersten
Inbetriebnahme.
- 41 -
Abstreifleiste
1
2
TIPP
Schwadtuch
Ersatzriemen
CROSS FLOW
3
4
DE
