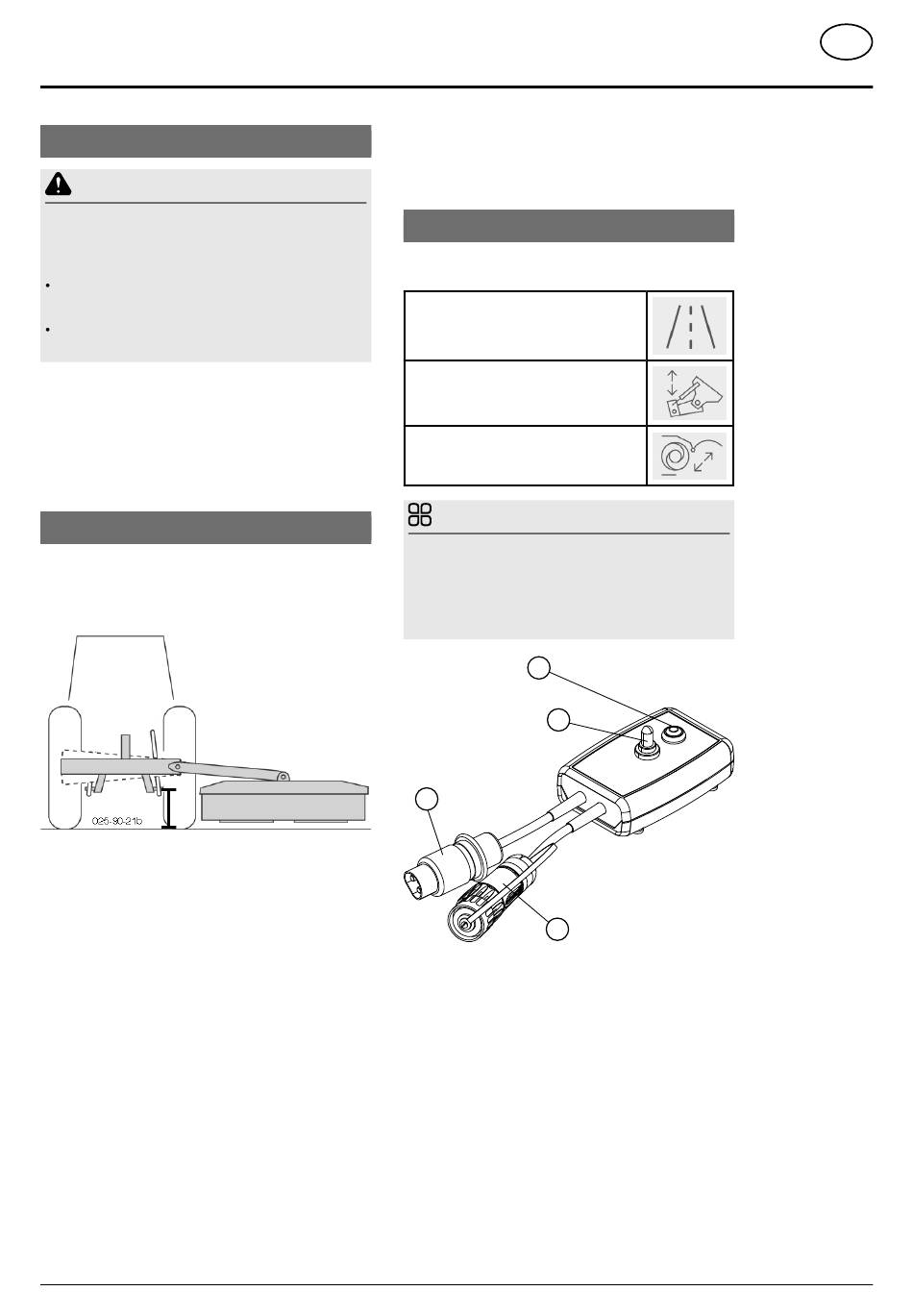

Schutzabdeckungen
WARNUNG
Risiko einer Verletzung mit Todesfolge oder einer
anderen schweren Verletzung durch beschädigte
oder fehlende Schutzeinrichtungen.
Stellen sie vor Arbeitsbeginn sicher, dass
die Schutzeinrichtung unbeschädigt ist.
Stellen sie vor Arbeitsbeginn sicher, dass
die Schutzeinrichtung in Arbeitsposition ist.
Der Seitenschutz und der Frontschutz können für
Reinigungs- und Wartungsarbeiten nach oben geklappt
werden.
Die beiden klappbaren Schutze verriegeln mechanisch
im geschlossenen Zustand. Zum Öffnen benötigt man ein
Hilfswerkzeug (z.B. Schraubendreher)
Einstellung für den Einsatz
Schlepperhydraulik
- Der rechte Unterlenker ist auf
Bodenabstand einzustellen.
- Die Schlepperhydraulik in dieser Position fixieren
700 mm
Anbaubock
Stellen sie den Anbaubock waagrecht ein. Änderungen
können mit der hydraulischen Unterlenkerwippe
durchgeführt werden.
1.
3-Wege-Ventil am Anbaubock nach unten stellen,
um die Funktion "hydraulischer Unterlenker"
anzuwählen.
2. doppeltwirkendes Steuergerät am Schlepper
betätigen, bis der Anbaurahmen waagrecht steht.
3. 3-Wege-Ventil am Anbaubock schliessen (in
Mittelstellung bringen)
Aushubzylinder
- das Steuergerät für den Aushubzylinder ist während
des Einsatzes auf Schwimmstellung zu schalten um
eine ordnungsgemäße Bodenanpassung zu erzielen.
2000-DE EINSATZ 3784
Schutzabdeckungen
- alle Schutzabdeckungen sind geschlossen und in einem
ordnungsgemäßen Zustand zu halten.
Mit der Komfortsteuerung können sie vorwählen, welche
Funktion sie mit ihrem Steuergerät bedienen wollen.
1. Gerät in Transportposition bringen
- Taster (1)
2. Unterlenkerwippe
- Kippsschalter (2) rechts
3. Heckklappe der Querförderschnecke
- Kippschalter (2) links
TIPP
Die Heckklappe der Querförderschnecke kann nur in
Vorgewendestellung bedient werden.
H1 ≈ 700 mm
Versuche die Querförderschnecke zu bedienen, solange
sich der Mäher in Arbeitsposition befindet, bleiben
ergebnislos.
3
- 23 -
Komfortsteuerung
1
2
4
EINSATZ
DE
113-18-04
