Seite 1 Original-Betriebsanleitung Rundballenpresse IMPRESS 3190 V MASTER / PRO 8332 8332_de.80V.0...
Seite 2 Infos zur Verfügung. Und sollten Sie das Gesuchte bei uns einmal nicht finden, steht Ihnen Ihr Service-Fachhändler jederzeit gerne mit Rat und Tat zur Seite. QR-Code am Typenschild der Maschine scannen oder unter http://www.mypoettinger.com Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 3 Die Betriebsanleitung ist Teil der Maschine, übergeben Sie diese daher bei der Weitergabe/ Verkauf der Maschine auch dem neuen Besitzer. Schulen Sie ihn ein und weisen Sie ihn auf die genannten Vorschriften hin. Viel Erfolg wünscht Ihnen Ihr PÖTTINGER Service-Team. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 4 So gekennzeichnete Textabschnitte enthalten Hinweise zum Thema Umweltschutz. Als Option bezeichnete Ausstattungen werden nur bei bestimmten Maschinenversionen oder nur in bestimmten Ländern angeboten. Abbildungen können im Detail von Ihrer Maschine abweichen und sind als Prinzipdarstellung zu verstehen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 5 PÖTTINGER erhalten. Sollten sie dieses Mail nicht erhalten haben, wenden Sie sich bitte an Ihren zuständigen Händler. Ihr Händler kann die Übergabeerklärung online ausfüllen. Österreich PÖTTINGER Landtechnik GmbH Industriegelände 1 4710 Grieskirchen Telefon +43 7248 600-0 Fax +43 7248 600-2513 info@poettinger.at Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 6 Änderungsindex Datum Index Änderungsgrund Geändertes Kapitel 02.04.2021 8330.DE.80U.1 Anforderung durch Vertrieb USA USA/CANADA - SUPPLEMENT zur Be- triebsanleitung kommt hinzu. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 7: Inhaltsverzeichnis
EU - Konformitätserklärung....................Bestimmungsgemäße Verwendung.................. Technische Daten Dimensionen........................Anhängung........................Gewichte........................... Leistungsbedarf......................... Pressgutverarbeitung......................Bindemedien........................Antrieb..........................Vorpresseinrichtung......................Pick-up..........................Rotor..........................Schneidwerk........................Presskammer........................Bindeeinrichtung....................... Heckklappe........................Schmiersysteme........................ Hydraulik........................... Elektrik..........................Terminals.......................... Fahrwerk und Bereifung....................Sicherheit und Umwelt Sicherheitshinweise......................Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 8 Was sie über direkt über die Terminal Tasten machen können:........107 Einstellungsoptionen......................111 Maschinentest........................126 Test-Menü 1.1.1 - Netzmotor und Linearmotor............126 Test-Menü 1.1.2 - Zopfer und Netzbremse..............128 Test-Menü 1.2 - Bordspannung prüfen................ 129 Error-Liste......................... 130 Betriebsdaten........................132 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 9 START-Maske........................160 Betriebsmodus ......................... 162 Einstellungsoptionen......................177 Maschinentest ........................187 Error-Liste......................... 191 Betriebsdaten........................193 Konfigurationsoptionen..................... 196 Steuerventile Pick-up absenken und anheben ..................210 Messer einschwenken und ausschwenken............... 211 Schneidboden einschwenken und ausschwenken............212 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 10 Messer einstellen und umrüsten..................241 Rolle des Bindemediums wechseln.................. 248 Binderollenmagazin verwenden ..................254 Ballenrampe abbauen und anbauen ................254 Anpressdruck an der Bremsrolle einstellen............... 255 Druck der Netzmesser einstellen..................256 Folienbreite ändern......................257 10 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 11 Unterlegkeile einlegen ...................... 293 Druckluft-Bremsanlage abkuppeln ................... 294 Zwei-Leiter Bremsanlage (H2L) abkuppeln ..............294 Terminal abmontieren ...................... 295 CCI 1200 Terminal demontieren................. 297 Elektrokabel abstecken ....................297 Hydraulikschläuche abstecken ..................297 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 11 8332_de.80V.0...
Seite 12 Pressriemen entspannen und spannen (Power Control und CCI) ........319 Riemenausrichtung einstellen ..................320 Hydraulikdruck ablassen ....................322 Hydraulikfilter wechseln ....................324 Maschine reinigen ......................324 Kette der Zopfeinheit spannen..................327 12 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 13 Hydraulikschaltplan IMPRESS V Master ................. 377 Hydraulikschaltplan IMPRESS F Pro ................378 Hydraulikschaltplan IMPRESS V Pro ................380 Supplement zur Betriebsanleitung USA / CANADA Warnbildzeichen Englisch USA / CANADA............... 382 Sicheres Schleppen von Lasten..................391 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 13 8332_de.80V.0...
Seite 14: Aufbau Und Funktion
Ausklappbare Aufstiegsleitern links und rechts von der Deich- sel für einen sicheren Zugang zur Bindeeinrichtung. Fahrwerk (Option) Fahrwerk mit Druckluftbremse und mechanischer Feststellbremse. (Option) Fahrwerk mit hydraulischer Bremse / Notbremsventil und mechanischer Feststellbremse. 14 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 15 Warnungen im Falle einer Störung. Je nach Konfiguration ist die Rundballenpresse mit einem SELECT CONTROL Terminal (1), einem POWER CONTROL Terminal (2) oder einem ISOBUS Terminal (3) / (4) ausgestattet. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 15 8332_de.80V.0...
Seite 16: Mitgeliefertes Zubehör
Seitenschutzschlüssel für das Entsichern des Seitenschutzes. • Unterlegkeile • Kettenverschleißlehre für die Kontrolle des Kettenverschleißes Nachrüstprogramm Das Nachrüstprogramm der PÖTTINGER Landtechnik GmbH bietet eine Vielzahl an Nach- rüstmöglichkeiten. Informationen dazu erteilt gerne Ihr Service‑Fachhändler. 16 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 17: Auf Einen Blick
Das CE‑Zeichen bestätigt die Konformität der Maschine mit den Bestimmungen der Maschi- nenrichtlinie. Enthaltene Daten Auf dem Typenschild sind folgende Daten, jeweils abhängig von Maschinentype und Ausfüh- rung, abzulesen. Daten Chassis-Nummer Modell Fahrzeugidentnummer Type Typenummer Seriennummer Basisgewicht Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 17 8332_de.80V.0...
Seite 18 Auf einen Blick Daten Zulässiges Gesamtgewicht Modelljahr Stützlast Achslasten je Achse Modelljahr Baujahr 18 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 19: Beschreibung
EN ISO 4254-11:2010 EN ISO 14982:2009 Fundstellen angewandter sonstiger technischer Normen und/oder Spezifikationen: Dokumentationsbevollmächtigter: Johann Kleesadl Industriegelände 1 A-4710 Grieskirchen Markus Baldinger, Jörg Lechner, Geschäftsführer F&E Geschäftsführer Produktion Grieskirchen, 21.04.2021 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 19 8332_de.80V.0...
Seite 20: Bestimmungsgemäße Verwendung
Für daraus entstehende Schäden haftet der Betreiber. Es dürfen keine Personen, Gegen- stände oder Ballen transportiert werden. Unter die bestimmungsgemäße Verwendung fällt auch, dass diese Anleitung und die Warn- bildzeichen (Piktogramme) befolgt und die Pflege- und Wartungsbedingungen eingehalten werden. 20 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 21: Technische Daten
Untenanhängung mit drehbarer Zugöse, Nennweite 50 mm, Ein- baulänge 482 mm Untenanhängung mit Zugkugelkupplung, Nennweite 80 mm, Ein- baulänge 480 mm Untenanhängung mit Zugkugelkupplung, Nennweite 80 mm, Ein- baulänge 550 mm Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 21 8332_de.80V.0...
Seite 22: Gewichte
1000 U/min Pressgutverarbeitung IMPRESS 185 V Pressgutarten Gras / Luzerne-Silage Stroh Bindungsart Bindenetz Ballen-Nenndurchmesser 800 - 1850 mm Ballen-Nennbreite 1200 mm Fahrgeschwindigkeit (Richtwerte) Gras- und Luzerne-Silage 6 - 10 km/h 22 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 23: Bindemedien
Nockenschaltkupplung Gelenkwellenprofil 1 3/8“ 6-teilig Gelenkwelle Sicherungs-Drehmo- MASTER: 1600 Nm ment PRO: 2350 Nm Eingangsgetriebe Untersetzungsgetriebe mit Zapfwellenanschluss Antriebsstrang Rollenketten mit Kettenspannern und automatischer Kettenschmierung Vorpresseinrichtung Höhenverstellbarer Rollenniederhalter mit Prallblech Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 23 8332_de.80V.0...
Seite 24: Pick-Up
MASTER: 16 bei voller Bestückung PRO: 32 bei voller Bestückung Messer einzeln entnehmbar Messerabstand MASTER: 72 mm bei voller Bestückung PRO: 36 mm bei voller Bestückung mit Messergruppenschaltung zur Einstellung der Schnittlänge 24 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 25: Presskammer
600 U/min Übersetzungsverhältnis 16:1 Betriebsdruck max. 10 bar Saughöhe max. 500 mm Anzahl der Auslässe Anzahl der Anschlüsse Fördermenge je Hub und Anschluss 0,06 cm3 Schmierleitungen Polyamidrohr Ø 4x0,85 mm Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 25 8332_de.80V.0...
Seite 26: Hydraulik
HYDAC Betamicron®-Filter BH4HC (210 bar) Anschlüsse doppeltwirkende Steuerventile 2x Stecker Baugröße 3; Pick-up, Messer IMPRESS MASTER und Schneidboden 2x Stecker Baugröße 3; Heckklappe und Riemenspanner 1x Muffe Baugröße 4; Rücklauf 26 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 27: Elektrik
Hintergrundbeleuchtung mit Helligkeitsregelung Tastaturbeleuchtung Anschlusskabel 1x Stecker 20‑polig für die Signalübertragung 1x Stecker 3‑polig nach DIN‑ISO 9680 für die Stromversorgung POWER CONTROL Terminal (Option) Spannung 10 bis 15 V DC Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 27 8332_de.80V.0...
Seite 28: Fahrwerk Und Bereifung
Bereifung / minimaler Reifendruck Einzelachse Bereifungsoptionen 380/55-17 / 3,0 bar 500/50-17 / 2,1 bar 520/50R17 / 2,1 bar 500/60 R22.5 / 1,6 bar 520/55 R22,5 / 1,5 bar 620/40 R22,5 / 1,6 bar 28 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 29 380/55-17 / 1,4 bar 500/50-17 / 1,4 bar 520/50R17 / 1,2 bar Pick-up Nachlauftastrad 16x6,50-8 6PR / 2,5 bar Anzugsmomente: 280 Nm M18 x1,5 380 Nm M20x1,5 Tastradbolzen Anzugsmoment 275 Nm Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 29 8332_de.80V.0...
Seite 30: Sicherheit Und Umwelt
Mängel welche die Sicherheit beeinträchtigen, umgehend beseitigen bzw. in einer Fach- werkstatt beseitigen lassen. • Warnbildzeichen an der Maschine beachten. • Der Betreiber muss über die gesamte Betriebsdauer der Maschine sicherstellen, dass alle Warnbildzeichen vorhanden und lesbar sind. 30 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 31: Besondere Gefahren
Haut-, Augen- oder Atemwegsreizungen durch Öle, Fette, Lösungs- und Reinigungs- mittel! ► Für das jeweilige Produkt geltende Sicherheitsvorschriften beachten. ► Für ausreichende Belüftung sorgen. ► Persönliche Schutzausrüstungen wie Schutzkleidung, Schutzhandschuhe / Schutzbrille benutzen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 31 8332_de.80V.0...
Seite 32: Sicherheitseinrichtungen
Schutz vor Zugriff auf bewegliche Teile. Seitenschutze Schutz vor Zugriff auf bewegliche Teile. Heckklappenschutze Schutz vor Zugriff auf bewegliche Teile. Ausklappbare Steig- Ausschwenkbare Steigleitern links und rechts von der leitern Deichsel. 32 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 33: Schutzeinrichtungen Der Gelenkwelle
Schutz vor Zugriff auf bewegliche Teile. Die Schutztrichter- seitig länge muss mindestens bis zum Ende der Rillengabel rei- chen. Schutzrohre der Ge- Schutz vor Zugriff auf die rotierende Antriebswelle. Die lenkwelle Schutzrohre müssen montiert sein. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 33 8332_de.80V.0...
Seite 34: Warnbildzeichen
Für Maschinen die in USA / CANADA betrieben werden, ist ein Umrüstsatz mit Warnbild- zeichen (für die Anpassung an lokal gültige Vorschriften) wahlweise in englisch oder fran- zösisch bei PÖTTINGER erhältlich! Siehe auch "Supplement zur Betriebsanleitung für Nordamerika". 34 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 35 Quetschgefahr am ganzen Körper. Während des Betriebes nicht im Knick- und Schwenkbereich aufhalten. Quetschgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich dort Teile be- wegen können. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 35 8332_de.80V.0...
Seite 36 Erklärung Achtung! Vor der Inbetriebnahme Betriebsanleitung aufmerksam durchlesen. Achtung! Vor Wartungs- und Reparaturarbeiten Trak- tormotor abstellen und Zündschlüssel abzie- hen. Vorsicht bei austretender Hochdruckflüssig- keit. Hinweis im technischen Handbuch beachten. 36 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 37 Der Aufenthalt im Gefahrenbereich der Heck- klappe ist nur bei aktiver Sicherheitsverriege- lung zulässig. Einziehgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 37 8332_de.80V.0...
Seite 38 Niemals in den Quetschgefahrenbereich grei- fen, solange sich dort Teile bewegen können. Einziehgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. 38 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 39 Überrollgefahr! Maschine vor dem Abkoppeln oder Abstellen mit Unterlegkeilen sichern. Einziehgefahr an Armen und Oberkörper. Niemals in den Pick-up Bereich greifen, so- lange der Traktormotor bei angeschlossener Zapfwelle läuft. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 39 8332_de.80V.0...
Seite 40 Einziehgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Quetschgefahr am ganzen Körper. Während des Betriebes nicht unter die ange- hobene Heckklappe treten. 40 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 41 Quetschgefahr am ganzen Körper. Während des Betriebes nicht unter die ange- hobene Heckklappe treten. Einziehgefahr an Armen und Oberkörper. Niemals in den Pick-up Bereich greifen, so- lange der Traktormotor bei angeschlossener Zapfwelle läuft. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 41 8332_de.80V.0...
Seite 42 Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Einziehgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. 42 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 43 Quetschgefahr an Händen und Armen! Niemals in den Quetschgefahrenbereich grei- fen, solange sich dort Teile bewegen können. Gefahr des Einziehens an Armen und Ober- körper. Nicht auf die Maschine steigen, solange der Motor läuft. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 43 8332_de.80V.0...
Seite 44 Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich dort Teile be- wegen können. Quetschgefahr am ganzen Körper. Während des Betriebes nicht im Knick- und Schwenkbereich aufhalten. Position Schmierpunkte Anhebepunkt für Wagenheber 44 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 45 Sicherheit und Umwelt Pos. Piktogramm Erklärung Achtung Explosionsgefahr am Druckspeicher! Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 45 8332_de.80V.0...
Seite 46: Verkehrstechnische Ausrüstung
Die verkehrstechnische Ausrüstung ist Pflicht bei Fahrten auf öffentlichen Verkehrsflächen. Sie kann je nach Bestimmungsland unterschiedlich sein. Neben den Hinweisen in dieser An- leitung, auch die jeweiligen länderspezifischen Vorschriften zum Straßenverkehr beachten. 46 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 47 Begrenzungsleuchte an beiden Seiten der Maschine Seitenmarkierungsleuchte an beiden Seiten der Maschine Rückleuchte an beiden Seiten der Maschine Warntafel an beiden Seiten der Maschine Kennzeichenbeleuchtung Ohne Abbildung Drehleuchte orange (je nach Bestimmungsland) Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 47 8332_de.80V.0...
Seite 48 Sicherheit und Umwelt Standard Ansicht von vorne Pos. Ausrüstung Begrenzungsleuchte weiß Warntafeln USA / CANADA Ansicht von hinten 48 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 49: Umweltschutz
X = Aufkleber für die maximal erlaubte Fahrgeschwindigkeit der Maschine. Angabe in Kilo- meter oder Meilen pro Stunde je nach Bestimmungsland. Umweltschutz Umgang mit Gefahrenstoffen Neben den Hinweisen in dieser Anleitung auch allgemein gültige, gesetzliche und sonstige verbindliche Regelungen zum Umweltschutz beachten. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 49 8332_de.80V.0...
Seite 50: Entsorgung Der Maschine
Bauteile vor der Verschrottung von Schmiermittel wie Getriebeöl, Hydrauliköl usw. be- freien Gummiteile / Bereifung entsorgen • Reifen mit und ohne Felge und sonstige Bauteile aus Gummi der entsprechenden Re- cyclingstelle zuführen. 50 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 51: Select Control-Terminal
Tastenbelegungen zurückzukehren, oder • die Taste drücken, um das TEST-Menü anzuzeigen. • Die Taste drücken, um das DATA-Menü anzuzeigen. Symbolerklärung Symbol Erklärung Anzeige des konfigurierten Maschinentyps. Anzeige der aktuell verwendeten Software-Version. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 51 8332_de.80V.0...
Seite 52: Betriebsmodus
"Binde-Betriebsart einstellen" auf Seite 58. • Die Messer in Position bringen. Siehe "Messer einschwenken und ausschwenken" auf Seite 60. • Den Schneidboden in Position bringen. Siehe "Schneidboden einschwenken und aus- schwenken" auf Seite 60. 52 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 53 Der Pressdruck für die Außenzone des Ballens kann per Tastendruck ge- ändert werden. Siehe „Pressdruck einstellen“ auf Seite 51. Durchmesser- und Pressdruckeinstellungen erfolgen im SET 5-Menü (SET PRESSURE). 57 58 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 53 8332_de.80V.0...
Seite 54 Nur bei Variante MASTER. Das Hydraulikventil der Pick-up ist vorgewählt. Die Pick-up kann mit dem Steuergerät des Traktors bedient werden. Siehe "Pick-up anheben und ab- senken" auf Seite 59. Nur bei Variante MASTER. 54 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 55 6 cm aufgedrückt wird, wird ein akustisches Signal abgegeben und am Display das Fertigstellungssignal „STOP“ angezeigt Bei IMPRESS V-Modellen werden die Messwerte von zwei Ultraschallsen- soren verwendet, durch die eine ungleiche Ballenausformung in der Press- kammer erkannt wird. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 55 8332_de.80V.0...
Seite 56 Netzbindung - der Bindungsvorgang läuft, bis die eingestellte Lagen- anzahl erreicht ist. Das Symbol wird blinkend angezeigt. Netz abschneiden - das Netz wird abgeschnitten, sobald die Lagen- anzahl erreicht ist. 56 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 57 Siehe "Ballendurchmesser einstellen" auf Seite 57. Siehe "Pressdruck ein- stellen" auf Seite 58. Das SET 4-Menü kann vom WORK-Menü aus angezeigt werden. • Im WORK-Menü die Taste drücken, um das SET 5-Menü anzuzeigen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 57 8332_de.80V.0...
Seite 58 Die Taste auf der Minus-Seite drücken, um die Lagenanzahl zu verringern. Binde-Betriebsart einstellen Der Bindungsvorgang kann manuell oder automatisch gestartet werden. Nach einem Neu- start der Steuerung ist die Bindeautomatik deaktiviert. 58 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 59 Die Pick-up mit dem Steuergerät des Traktors absenken oder anheben. • Nach dem Absenken der Pick-up das Steuerventil auf Schwimmstellung stellen, um während der Pressarbeit einen flexiblen Höhenausgleich der Pick-up durch die Tastr- äder zu ermöglichen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 59 8332_de.80V.0...
Seite 60 Kontrollieren, dass der Schneidboden gefahrlos eingeschwenkt und ausgeschwenkt werden kann. • Mit dem hydraulischen Umschalthebel, den Schneidboden vorwählen. • Den Schneidboden mit dem Steuergerät des Traktors einschwenken oder ausschwen- ken. 60 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 61 • Um die Bindeeinrichtung die Grundstellung zurückzufahren, die Taste gedrückt hal- ten. • Nach Erreichen der Grundstellung wird das Symbol (Grundstellung) angezeigt und der Bindungsvorgang kann neu gestartet werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 61 8332_de.80V.0...
Seite 62 Abladevorgang. Die Heckklappe kann jederzeit geöffnet werden. • Kontrollieren, dass die Heckklappe gefahrlos geöffnet und geschlossen werden kann. • Mit dem Steuergerät des Traktors die Heckklappe öffnen und schließen. 62 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 63: Einstellungsoptionen
Die Beleuchtung der Terminal-Tastatur ist aktiviert. Die Beleuchtung der Tastatur ist deaktiviert. Der Kontrast des Terminal-Displays ist auf 50 % eingestellt. Die Helligkeit des Displays ist auf 70 % eingestellt. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 63 8332_de.80V.0...
Seite 64 Um den Wert in einem Eingabefeld zu verringern, die Taste drücken. • Um den Wert in einem Eingabefeld zu erhöhen, die Taste drücken. • Die Taste (Zurück) drücken, um den Editiermodus zu verlassen. SET 2-Menü-Symbol. 64 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 65 Die Taste (Zurück) drücken, um zum START-Menü zurückzukehren, oder • die Taste bzw. drücken, um zwischen den SET-Menüs zu wechseln, oder • die Taste drücken, um in den Editiermodus zu wechseln. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 65 8332_de.80V.0...
Seite 66 Bei IMPRESS V-Modellen können im SET 4-Menü ein Ballenkorrekturwert und ein Vorsignal- punkt zur Auslösung eines akustischen Vorsignals eingestellt werden. • Im SET 3-Menü die Taste drücken, um das SET 4-Menü anzuzeigen. 66 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 67 Der Bindungsvorgang kann manuell oder automatisch gestartet wer- den. Wenn die Bindeautomatik aktiviert ist, wird bis zum Start der Bin- deeinrichtung eine Verzögerungszeit (Anhaltezeit des Traktors) abge- wartet. Anschließend wird der Bindezyklus gestartet. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 67 8332_de.80V.0...
Seite 68 Pressriemen entspannen und spannen Bei IMPRESS V-Modellen können die Pressriemen für Kontroll- und Wartungszwecke oder zur Störungsbehebung entspannt werden. Pressriemen entspannen Die Heckklappe ca. 1/3 öffnen. Den rechten Seitenschutz öffnen. 68 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 69 Einstellung des Außendurchmessers, des Mittel- und Kernzonendurchmessers und des Pressdrucks für die Außen-, Mittel- und Kernzone des Ballens. • Im Set 5-Menü die Taste drücken, um in den Editiermodus zu wechseln und das Eingabefeld für den Außendurchmesser auszuwählen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 69 8332_de.80V.0...
Seite 70: Maschinentest
TEST 1-Menü anzuzeigen. • Die Taste (Zurück) drücken, um zum START-Menü zurückzukehren, oder • die Taste drücken, um das TEST 2-Menü anzuzeigen, oder • die Statusanzeigen kontrollieren und die Sensorbelegung überprüfen. 70 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 71 (Zurück) drücken, um zum START-Menü zurückzukehren, oder • die Taste drücken, um das TEST 3-Menü anzuzeigen, oder • die Statusanzeigen kontrollieren und die Sensorbelegung überprüfen. Status eines betätigten Sensors. Status eines nicht betätigten Sensors. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 71 8332_de.80V.0...
Seite 72 Menüs 4 , 5, 6 und 7 siehe Abschnitt „Bei IMPRESS--V“. Bei IMPRESS-V: Sensorstatus anzeigen 1 (IMPRESS-V) Im TEST 1-Menü wird die Sensorbelegung angezeigt. • Im START-Menü die Taste drücken, um das Test-Symbol anzuzeigen. 72 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 73 Siehe „Betriebsmitteltabelle“ auf Seite 327. 786 mV aktueller Wert des Sensors in mV Überhalb des Schwellenwertes wird der Heckklappensensor (B81, B82) als geschlossen angezeigt. PTO: aktuelle Drehzahl der Gelenkwelle 523rpm Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 73 8332_de.80V.0...
Seite 74 Im Test 1-Menü die Taste drücken, bis das TEST 3-Menü angezeigt wird. • Die Taste (Zurück) drücken, um zum START-Menü zurückzukehren, oder • Die Taste drücken, um das TEST 2-Menü anzuzeigen oder 74 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 75 TEST 3-Menü anzuzeigen oder • die Statusanzeigen kontrollieren und die Sensorbelegung überprüfen. Y63: 0mA Strommesswert der Netzbremse in mA B63: 3496mV B63: Position der Netzrolle in mV Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 75 8332_de.80V.0...
Seite 76 Die Taste (Zurück) drücken, um zum START-Menü zurückzukehren, oder • die Taste bzw. drücken, um zwischen den TEST-Menüs zu wechseln, oder • die Taste drücken, um in den Editiermodus zu wechseln. 76 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 77 Spannungswert kontinuierlich verändert. • Falls eine Neueinstellung der Lineamotors erforderlich ist, den Linearmotor konfigurie- ren. Spannungswerte überprüfen • Im TEST 5-Menü die Taste drücken, um das TEST 6-Menü anzuzeigen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 77 8332_de.80V.0...
Seite 78 änderung ablesbar. • Die Taste (RESET) drücken, um die Minimalspannungen auf den aktuellen Span- nungswert zu setzen. Versionsinformationen anzeigen (IMPRESS-V) Versionsinformationen zu Maschinentyp, Terminal, und den CAN-IO-Steuerungsmodulen A und B. 78 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 79: Betriebsdaten
Gesamtzähler und den Tageszähler anzuzeigen. • Die Taste (Zurück) drücken, um zum START-Menü zurückzukehren, oder • um den Tageszähler zu löschen, die Taste drücken. Siehe "Tageszähler rücksetzen" auf Seite 80. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 79 8332_de.80V.0...
Seite 80 Ablauf eines Zählers wird beim Einschalten der Steuerung eine Servicemeldung angezeigt. HINWEIS Gefahr von Sachschäden! ► Es wird empfohlen, spätestens nach Anzeige der Servicemeldung die Fettschmierung bzw. den Ölwechsel gemäß Schmierplan durchzuführen, um Schäden an den Schmier- mittelverbrauchern zu vermeiden. 80 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 81 Grundeinstellung zurückgesetzt werden, um die Anzeige eines Service- hinweises einzustellen. Der zurückgesetzte Serviceintervall wird nach einem Neustart des Terminals nicht mehr angezeigt. • Im SERVICE-Menü die Taste drücken, um in den Editiermodus zu wechseln. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 81 8332_de.80V.0...
Seite 82 Maschinenschmierung ist aktiviert. Die Maschinenschmierung ist deaktiviert, ist im DATA-Menü nicht mehr auswählbar und wird nicht mehr angezeigt. • In den Konfigurations-Menüs 3 die Taste drücken, um das Konfigurations-Menü 4 anzuzeigen. 82 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 83 Im Konfigurations-Menü 5 werden Mess- und Einstellwert des Heckklappe-geschlossen Sen- sors angezeigt. Um den Einstellwerte zu konfigurieren, drücken sie die Taste • In den Konfigurations-Menüs 4 die Taste drücken, um das Konfigurations-Menü 5 anzuzeigen. Bei IMPRESS-V Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 83 8332_de.80V.0...
Seite 84 Nach dem Austausch des Sensors oder dem Austausch der Heckklappe ist es erforderlich den Sensor B82 „Heckklappe geschlossen - rechts“ neu einzustellen. Handlungsanweisung: (für IMPRESS-F und IMPRESS-V) Sicherstellen, dass sie sich im Konfigurationsmenü 5 befinden Schließen der Heckklappe mittels Steuergerät 84 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 85 + 0 = Korrekturwert des Ballendurchmessers rechts Korrekturwerte einstellbar zwischen -5 und +5 Handlungsanweisung: Sicherstellen, dass sie sich im Konfigurationsmenü 6 befinden die Taste drücken, um in den Editiermodus zu wechseln. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 85 8332_de.80V.0...
Seite 86: Konfigurationsoptionen
Im Konfigurations-Menü 1 können der vorkonfigurierte Maschinentyp und Spezialkonfigurati- onen angezeigt und geändert werden. Änderung der Einstellungen nur durch Kundendienst. • Im START-Menü die Taste 10 Sekunden gedrückt halten, um das Konfigurations- Menü 1 anzuzeigen. 86 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 87 IMPERIAL: imperiale Einheiten für USA, Großbritannien und Nord- irland und Irland [Fuß und Zoll] Konfiguration der Bindeeinrichtung anzeigen Im Konfigurations-Menü 2 werden die Einstellwerte der Bindeeinrichtung angezeigt. Um die Bindeeinrichtung zu konfigurieren, drücken sie die Taste Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 87 8332_de.80V.0...
Seite 88 Kontrollieren, dass der Arm der Bindeeinrichtung gefahrlos aus- und eingefahren wer- den kann. Die Bindeeinrichtung in die Grundstellung bringen. Vom Anzeigefeld (1) den Positionswert für die Grundstellung ablesen und notieren. 88 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 89 Die Taste drücken, um das Eingabefeld (3) für die Mittelstellung auszuwählen und zu ändern, oder die Taste erneut drücken, um das Eingabefeld (4) für die Bindestellung auszuwäh- len und zu ändern. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 89 8332_de.80V.0...
Seite 90: Power Control-Terminal
Die Taste zwei Sekunden gedrückt halten, um die Pöttinger-Steuerung auf ei- nem anderen Terminal anzuzeigen. Diese Taste ist nur vorhanden, wenn mehr als ein ISOBUS Terminal am Traktor angeschlossen sind. 90 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 91: Notstop Der Automatikfunktionen
► Warten sie den Stillstand der Zapfwelle und der anderen beweglichen Teile ab bevor sie sich dem Traktor nähern ► Sämtliche Antriebe dürfen erst nach Behebung der Gefahrensituation eingeschaltet werden. ► Die Taste am Bildschirm des Terminals drücken, um hydraulische Bewegungen zu stoppen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 91 8332_de.80V.0...
Seite 92: Betriebsmodus
Die Tasten drücken, um die Pick-up in Position zu bringen. • Die Tasten drücken, um die Messer in Position zu bringen. • Den Schneidboden in Position bringen. • Die Taste drücken, um, den Bindungsvorgang im Handbetrieb zu starten. 92 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 93 Display ein gelber Ballen angezeigt (Vorsignal). Wenn bei fortlaufendem Pressvorgang die Heckklappe beidseitig aufgedrückt wird, wird ein akustisches Signal abgegeben und am Display ein grüner Ballen angezeigt (Signal „Pressvorgang abge- schlossen“). Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 93 8332_de.80V.0...
Seite 94 Die rote Linie entspricht dem eingestellten Solldurchmesser des Ballens. Anzeige des Feuchtigkeitsgehaltes des Ballens zwischen 9% und >50%. (Option Feuchtesensor) Zu trockenes oder zu feuchtes Pressgut, kann zu Schimmelbil- dung im Ballen führen! 94 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 95 Die Bindungsart Netzbindung ist ausgewählt. Rechts oben wird eine Ablaufnummer angezeigt. IMPRESS PRO-Zustandsanzeige Die Positionen der Pick-up, der Messer und des Schneidbodens werden im WORK-Menü durch Symbole angezeigt. Die Pick-up ist angehoben. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 95 8332_de.80V.0...
Seite 96 Wenn das Schneidboden-Symbol blinkt, ist der Schneidboden weder aus-, noch eingeschwenkt und befindet sich in einer Zwi- schenposition der Schneidboden-Sensoren. Bei eingeschwenktem Schneidboden (in Normalposition) wird das Schneidboden-Symbol nicht angezeigt. 96 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 97 Bei IMPRESS F-Modellen wird das Vorsignal durch einseitiges Aufdrücken an der Heckklappe ausgelöst.. Bei IMPRESS V-Modellen kann die Zeit vom Vorsignal zum Sig- nal „Pressvorgang abgeschlossen“ über die Ballengröße einge- stellt werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 97 8332_de.80V.0...
Seite 98 Der Ballen befindet sich noch in der Presskammer. Der Übergabeheber befindet sich in Aufnahmeposition. Der Wickeltisch befindet sich in Aufnahmeposition. Der Ballen befindet sich auf dem Übergabeheber. Der Wickeltisch befindet sich in Aufnahmeposition. Die Heckklappe ist geöffnet. 98 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 99 Der Ballen hat den Wickeltisch verlassen. Der Wickeltisch hat sich in Aufnahmeposition gebracht Der Wickler ist bereit den nächsten gepressten und gebun- denen Ballen aufzunehmen. Der Wickeltisch befindet sich in Aufnahmeposition Der Ballenaufsteller ist arbeitsbereit. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 99 8332_de.80V.0...
Seite 100 Wenn die Zapfwelle ausgeschaltet ist, erscheint diese Meldung: Ist die Binde- automatik aktiv, so startet die Bindung nicht. Manuell kann eine Bindung zwar gestartet werden, dies wird aber nicht empfohlen. 100 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 101 Schließdruck werden im WORK-Menü angezeigt. • Um den Schließdruck einzustellen, das Eingabefeld am Bildschirm drü- cken, um in den Editiermodus zu wechseln. • Das Eingabefeld auswählen. • Den Wert über das Editiermenü ändern. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 101 8332_de.80V.0...
Seite 102 WORK-Menü angezeigt und kann dort auch geändert werden. • Die Taste drücken, um die Lagenanzahl zu erhöhen. • Die Taste drücken, um die Lagenanzahl zu verringern. Durchmesser- und Druckeinstellungen werden im SET 2.1-Menü vorgenommen. 102 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 103 Nach dem Signal "Pressvorgang abgeschloseen" wird der Bindungsvorgang nicht unmittelbar gestartet. Erst wenn der Traktor stillsteht (Traktorgeschwindigkeit = 0), startet die Bindung. Die Traktorgeschwindigkeit ist am Terminal ersichtlich. • (OK) am Bildschirm drücken, um die Änderung abzuspeichern. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 103 8332_de.80V.0...
Seite 104 Die Ablage wird manuell gestartet. Ablageautomatik bei Stop der Maschine oder bei Start der Bindung des nächsten Ballens Ablageautomatik Doppelablage Zwei Ballen werden immer gemeinsam abgelegt. • (OK) drücken, um die Änderung abzuspeichern. 104 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 105: Wicklerautomatik Einstellen
Stellen sie hier ein, ob sie den Ballen stehend oder liegend ablegen wollen. Ablage Position Ablageposition: Ballen aufstellen Der Ballen wird auf der Grundfläche stehend abgelegt. Diese Ablageart ist nur für fla- ches Gelände geeignet. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 105 8332_de.80V.0...
Seite 106: Geländemodus (Optional)
Geschwindigkeitsparameter, die sie im SET Menü 4.1 für Hanglage eingestellt haben Geländeautomatik (nur mit Neigungssensor) Wechselt automatisch zwischen den beiden Einstellungen. (Neigungssensor) Den Umschaltwert stellen sie im SET Menü 4.1 um. 106 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 107: Was Sie Über Direkt Über Die Terminal Tasten Machen Können
Kontrollieren, dass die Messer gefahrlos geschwenkt werden können. ► Die Taste drücken, um die Messer direkt einzuschwenken. ► Die Taste drücken, um die Messer direkt auszuschwenken. ► Die Taste drücken, um die Messer in Schwimmstellung zu bringen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 107 8332_de.80V.0...
Seite 108 2x drücken oder eine Sekunde gedrückt halten, um den Bindungsvor- gang manuell zu starten. Bindeeinrichtung stoppen und in Grundstellung bringen Nach dem manuellen oder automatischen Start des Bindungsvorgangs wird am Display das Symbol (Grundstellungsfahrt) angezeigt. 108 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 109 Öffnen der Heckklappe für das manuelle Abladen des Ballens und Schließen der Heckklappe nach dem Abladevorgang. Die Position der Heckklappe wird im WORK-Menü angezeigt. Die Heckklappe kann jederzeit manuell geöffnet werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 109 8332_de.80V.0...
Seite 110 Tastendruck ein- und ausschalten. Der aktuelle Status der Automatik wird im Workmenü in der Automatikleiste angezeigt. Wenn sie die Taste drücken, wird in den jeweils anderen Status geschaltet. 110 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 111: Einstellungsoptionen
Knickdeichsel abzusenken. Einstellungsoptionen In den SET-Masken stehen Einstellungsoptionen für grundlegende Maschinenfunktionen zur Auswahl. • In der START-Maske den Softkey drücken, um die SET 1-Maske anzuzeigen. SET 1.1-Maske F PRO Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 111 8332_de.80V.0...
Seite 112 IMPRESS V: Einstellung eines Korrekturwerts des Ballen- durchmessers in cm. Eine Anpassung des angezeigten Ballenduchmessers kann bei Abweichungen erforderlich sein, die durch Eigenschaften des Ernteguts bedingt sind (weich, hart ...). 112 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 113 OPEN TO DIAMETER: bei der Ballenablage wird die Heck- klappe bis zum Ballendurchmesser geöffnet (Diese Art der Öff- nung ermöglicht schnelleres Öffnen und schließen, wenn klei- nere Ballen produziert werden.) Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 113 8332_de.80V.0...
Seite 114 Abhängig von der Qualität des Bindenetzes, vom Zustand des Pressguts und weiteren Faktoren kann eine höhere Lagenan- zahl erforderlich sein. Die Lagenanzahl wird in der WORK-Maske angezeigt und kann dort nach Bedarf geändert werden. 114 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 115 In diesem Menü stellen sie die Parameter der Messervorwahl und von Strawmatic ein. • In der SET 1.1-Maske den Softkey drücken, um die SET-Maske 1.2 anzuzeigen. • Den Softkey drücken, um zur START-Maske zurückzukehren, oder • Einstellungen durch Auswahl am Display ändern. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 115 8332_de.80V.0...
Seite 116 In der SET 1.1-Maske den Softkey drücken, um die SET 2.1-Maske mit der aktuell eingestellten Ballenvariante anzuzeigen. • Im WORK-Menü die Riemenspannungsanzeige berühren, um die SET 2.1-Maske mit der aktuell eingestellten Ballenvariante anzuzeigen. 116 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 117 Pressdruckwerten für die verschiedenen Ballenarten zur Verfügung. Nach Auswahl eines Datensatzes können die Werte nach Bedarf abgeändert werden. Änderungen werden dauer- haft übernommen. • In der SET 2.1-Maske das Bibliotheksfeld auswählen, um die Auswahlfelder der Press- gutbibliothek anzuzeigen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 117 8332_de.80V.0...
Seite 118 Den rechten Seitenschutz öffnen. Am Hydraulikblock (1) des Riemenspanners den Ventilhebel (2) 90° gegen Uhrzeiger- sinn drehen, um das Riemenspannerventil auf Entspannposition (4) einzustellen. Den Softkey drücken, um die Pressriemen zu entspannen. 118 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 119 Zeitmessung des Schmierzyklus, der Schmierdruck, der Ein- schaltstatus und die Stromaufnahme des Schmiermittelpumpenmotors sowie ein Füllstands- hinweis. • In der SET 1.1-Maske den Softkey drücken, bis die Set 3.1-Maske der automati- schen Fettschmierung erscheint. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 119 8332_de.80V.0...
Seite 120 Füllstandsmessung, angebaut. Der Pumpenmotor ist ausgeschaltet. Das Motor-Symbol ist bei ausge- schaltetem Motor grau dargestellt. Die laufende Zeitmessung ist noch in der Pausenzeit oder die automatische Fettschmierung ist ausge- schaltet. 120 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 121 Die Taste drücken, um zur SET 3.1-Maske zurückzukehren, oder • um die automatische Fettschmierung zu deaktivieren, das Auswahlfeld mit dem Deakti- vierungs-Symbol auswählen und drücken, um die Auswahl abzuspeichern, oder Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 121 8332_de.80V.0...
Seite 122 Heckklappe in Prozent der Maxi- malgeschwindigkeit ein. Horizontalgeschwindigkeit des Übergabehebers Übergabegeschwindigkeit des Übergabehebers Geschwindigkeit des Wickeltisches zwischen Ar- beitsposition und Ablegeposition (von der Maschi- ne weg) Verzögerungszeit in Ablegeposition 122 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 123 Maske SET 3.1 zu wechseln. • Den Softkey drücken, um zur Maske SET 4.2 zu wechseln. • Den Softkey drücken, um zur zwischen den Reitern für „Hanglage“ und „Flachland“ zu wechseln. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 123 8332_de.80V.0...
Seite 124 Gradangabe der Hangneigung "Nicken" (Entlang der Längsachse des Traktors) (Nur wenn im Konfigurati- onsmenü der Geländemodus aktiviert wurde ) weißes Feld - Umschaltwert zwischen „Hanglage“ und „Flachland“ im Automatikmodus. graues Feld - Anzeige aktueller Wert. 124 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 125 Weiterarbeiten inaktiv : Nach Riss einer Folie bleibt der Wickler stehen. Der Ballen kann nicht fertig gewickelt werden. Gehen sie zum Wickler und legen sie die Folie so ein, dass weitergearbeitet werden kann. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 125 8332_de.80V.0...
Seite 126: Maschinentest
Netzmotors zu testen). TIPP Die angeführten Sensor- und Motorbezeichnungen entsprechen den Einträgen der Be- triebsmitteltabelle. Siehe "Betriebsmitteltabelle" auf Seite 372. Test 1.1-Menü-Symbol. Status eines betätigten Sensors. Status eines nicht betätigten Sensors. 126 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 127 Werte des Sensors (zwischen 0 mA und 2000mA) Netzrollen-Sensor B60 und Netzmotor M62 testen Um den Netzrollen-Sensor der Bindeeinrichtung rasch zu testen, kann ein Metallteil (Schrau- bendreher) über den Sensorkopf bewegt werden, um Impulse auszulösen. Die Sensorsigna- Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 127 8332_de.80V.0...
Seite 128: Test-Menü 1.1.2 - Zopfer Und Netzbremse
Menü anzuzeigen. • die Taste drücken, um das nächstuntere Menü anzuzeigen. • die Taste drücken, um die Netzbremse einzuschalten. • Die Taste drücken, um den Zopfer zusammenzufahren. 128 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 129: Test-Menü 1.2 - Bordspannung Prüfen
10V-Steuerspannung CPU aktuell bei 9,0 Volt 5V-Sensorspannung aktuell bei 5,0 Volt 12V Bordspannung (aktuell bei 12,6V) 5V Sensorversorgungsspannung (aktuell bei 5,0V) Tasten Alle hydraulischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 129 8332_de.80V.0...
Seite 130: Error-Liste
In der TEST-Maske Bordspannung den Softkey drücken, um die Error-Liste anzu- zeigen. In der Error-Liste wird jeder Fehler nur einmal angezeigt. Wie oft ein Fehler auf- getreten ist, zeigt der Fehlerzähler (count). 130 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 131 Siehe "Liste der Alarm- meldungen für Power Control und ISOBUS " auf Seite 336. Hinweise zur Fehlerbehebung sind in dieser Betriebsanleitung angeführt. Bei deaktivierter Fehlerauswertung ist die Fehlermeldungsliste grau hinterlegt dargestellt. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 131 8332_de.80V.0...
Seite 132: Betriebsdaten
Gesamtzähler anzuzeigen. Anzeige DATA-Menü-Symbol. Eingabefeld für die Adresse des Maschinenbetreibers. Gesamtzähler-Symbol. Gesamtanzahl der Netzballen (Signal „Bindevorgang abge- schlossen“ und Signal Heckklappenöffnung). Gesamtanzahl der Folienballen (Signal „Bindevorgang ab- geschlossen“ und Signal Heckklappenöffnung). 132 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 133: Aufträge Verwenden
Daten verloren gehen. Die Bezeichnung des jeweils aktivierten Auf- trags wird in der WORK-Maske angezeigt. ► Die Taste drücken, um den Auftrag 1 bis 13 anzuzeigen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 133 8332_de.80V.0...
Seite 134 Die Zeitberechnung erfolgt unabhängig von der Uhrzeit des Ter- minals. Falls vom Terminal keine Zeitdaten gesendet werden, spielt dies keine Rolle. Zähler der Netzballen (Signal „Bindevorgang abgeschlossen“ und Signal Heckklappenöffnung). 134 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 135 Der Auftrag kann beliebig oft aktiviert und deaktiviert werden. Die Zählung wird an der bisher erfassten Gesamtzeit und Ballenanzahl fortgesetzt. ► Die Taste drücken, um den Auftrag zu stoppen. ▷ Der Stoppzeitpunkt und die Gesamtzeit werden angezeigt. ▷ Anstelle von wird angezeigt. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 135 8332_de.80V.0...
Seite 136: Konfigurationsoptionen
Siehe "Pressriemen-Entspannung konfigurieren" auf Seite 140. • Die automatische Fettschmieranlage (Option) freischalten oder sperren. • Die Steuerung neu starten. Ein Neustart ist nur nach einer Änderung der Maschinenkon- figuration erforderlich. 136 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 137 Grundstellung, in die Mittelstellung und in die Bindestellung zu bringen und die jeweils angezeigten Spannungsmesswerte in eine Konfigurationstabelle einzutragen. Im Konfigurations-Menü die Taste drücken, um die Tasten anzuzeigen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 137 8332_de.80V.0...
Seite 138 Das Eingabefeld (4) berühren, um in den Eingabemodus zu wechseln und den Wert für die Bindestellung eintragen. Steuerung neu starten Nach einer Änderung der Maschinenkonfiguration ist ein Neustart der Steuerung erforderlich. Im Konfigurations-Menü die Taste drücken, um das Symbol (RESTART) anzuzei- gen. 138 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 139 10 Sekunden gedrückt halten, um die Steuerung auf die Grundeinstel- lung zurückzusetzen. Ein Countdown erscheint. Warten sie die 10 Sekunden ab! ► Anschließend wird automatisch ein Neustart der Steuerung durchgeführt. Nach dem Neustart wird das START-Menü angezeigt. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 139 8332_de.80V.0...
Seite 140 Maske anzuzeigen, oder • Die Taste drücken, um die nachfolgende Maske anzuzeigen, oder • DieTaste drücken, um die Netzbremse einzuschalten. • Die Taste drücken, um die Heckklappe zu konfigurieren. 140 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 141 Ein Eingabefeld berühren (2, 3, 5, 6), um in den Editiermodus zu wechseln und den neu- en Wert eintragen. Änderungen mit OK abspeichern oder ESC drücken, um ohne Speichern abzubrechen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 141 8332_de.80V.0...
Seite 142 Bei IMPRESS-Modellen mit automatischer Fettschmierung (Option) kann die Fettschmieran- lage freigeschaltet oder gesperrt werden. Im Konfigurations-Menü die Taste drücken, um die aktuelle Konfiguration der Fett- schmieranlage anzuzeigen. Die automatische Fettschmieranlage ist gesperrt. Die automatische Fettschmieranlage ist freigeschaltet. 142 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 143: Konfig 3 - Hardwarekonfiguration
Der Experten Modus wird im Start-Menü ange- zeigt, wenn er konfiguriert wurde. Die Taste drücken, um zu weiteren Softkeys zu gelangen. Die Taste drücken, um in den Editiermodus zu wechseln. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 143 8332_de.80V.0...
Seite 144: Konfig 4 - Wicklereinstellungen (Nur Combi)
Anzeige Wickler Einstellungsmaske (1) Übergabeposition oben des Übergabehebels (2) Mittelposition (3) Grundstellung (4) aktueller Winkel des Übergabehebels (1) Übergabeposition des Wicklers (2) Arbeitsposition (3) Ablegeposition (4) aktueller Winkel des Wicklers 144 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 145: Konfig 5 - Pvg Hauptventil Konfigurieren (Nur Combi)
(2) Eingabefeld für die Zieladresse des neu zu adressierenden Haupt- ventiles Anzeige der momentanen Adressenbelegung Adresse belegt ja/nein Ventilname Tasten Alle hydraulischen Funktionen stoppen Eine Maske nach oben Eine Maske nach unten Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 145 8332_de.80V.0...
Seite 146: Konfig 6 - Gesamtzähler Editieren
Die Berechnung des Freischaltcodes kann nur vom Kundendienst vorgenommen werden. Wird kein oder ein falscher Freischaltcode eingegeben, werden die Änderungen der Zählerstände nicht übernommen. Im Konfigurations-Menü die Taste drücken, bis bis die Maske „Gesamtzähler editieren“ angezeigt wird. 146 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 147: Service-Menü
► Änderungen mit OK abspeichern oder ESC drücken, um ohne Speichern abzubrechen. Service-Menü Im Service-Menü können die verschiedenen Wartungs-Countdowns zurücksetzen • Im START-Menü die Taste drücken, um das Service-Menü anzuzeigen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 147 8332_de.80V.0...
Seite 148 Countdown für Getriebeöl. TIPP Ab dem Ende des Countdowns wird der Servicehinweis im Work-Menü angezeigt. Um den Service-Hinweis zu entfernen, ist es notwendig das Service durchzuführen und an- schließend den Countdown zurückzusetzen. 148 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 149: Experten Modus
Zeit (in ms), in der der Netz-Motor M62 Netz zum Ballen befördert. 0 ms Wartezei (in ms)t zwischen dem Ende der Netzbeförderung und dem Start des Bin- devorganges. Die Bindeeinheit verbleibt für diese Zeit in Ruheposition Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 149 8332_de.80V.0...
Seite 150 Ballenkammer bleibt um die Folie auf den Ballen zu pressen. Benutzt man Folie mit wenig Klebstoff, so hängt der Zopf lose vom Ballen herunter. Erhöhen sie die WArtezeit, um den Zopf besser am Ballen zu befestigen. 150 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 151 Zeit in geöffneter Posi- tion. Nur in Kombination mit "Ballenanzahl vor der Reini- gung" Anzahl der Ballen nach denen der Reinigungszyklus aktiviert wird. Nur in Kombination mit "Gate Clean time" Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 151 8332_de.80V.0...
Seite 152 Tasten • die Taste drücken, um alle hydraulischen Funktionen zu stoppen. • Die Taste (Zurück) drücken, um zum START-Menü zurückzukehren, oder • Die Taste drücken, um zum letzten Menü zurückkehren. 152 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 153: Power Control Terminal - Übersicht
Terminal ein- / ausschalten Home ISB Taste Ballendruck erhöhen Ballendruck verringern Knickdeichsel anheben Knickdeichsel absenken Bindungsstart WIcklungsstart Pick-up anheben Pick-up absenken Automatik Modi ein/aus Messer Schwimmstellung Heckklappe öffnen Hekckklappe schliessen Schneidboden ausschwenken Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 153 8332_de.80V.0...
Seite 154 POWER CONTROL-Terminal Pos. Taste Schneidboden einschwenken ´18 Messer ausschwenken Messer einschwenken 154 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 155: Expert 75 Isobus-Terminal
Scrollrad (Drehimpulsgeber) mit Tastenfunktion Eingabe-Tastenfeld Display Eingabe-Tastenfeld Tasten-Funktionen Pos. Taste Terminal ein- / ausschalten Home Wechseltaste Quittiertaste Implement-Stop-Taste (ISB) Alle laufenden Maschinenfunktionen werden abge- schaltet. Funktionstasten F1-F12 (Funktion abhängig vom Menü) Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 155 8332_de.80V.0...
Seite 156 Bei der Anwahl von Eingabefeldern die eine Eingabe von Text, Zahlen oder eine Auswahl von vorgegebenen Optionen erfordern, wird automatisch die entsprechende Eingabemaske angezeigt. Siehe "Eingabemasken" auf Seite 158.;Siehe "Auswahlmasken" auf Seite 159. 156 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 157: Cci Isobus-Terminal
Bei der Bedienung keine Handschuhe tragen! Bei der Anwahl von Eingabefeldern die eine Eingabe von Text, Zahlen oder eine Auswahl von vorgegebenen Optionen erfordern, wird automatisch die entsprechende Eingabemaske angezeigt. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 157 8332_de.80V.0...
Seite 158: Bedienung Isobus
Symbole Symbolerklärung Eingabe speichern und Maske schliessen Eingabe abbrechen und Maske schliessen Auf Grossbuchstaben umschalten Auf Kleinbuchstaben umschalten Zeichen links vom Cursor löschen Cursor platzieren Eingabe löschen Neue Zeile beginnen 158 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 159: Auswahlmasken
Terminal ohne Touch-Screen Auswahlmaske aufrufen: Eingabefeld mit den Pfeiltasten anwählen und OK drücken. Die Eingabemaske wird automatisch geöffnet. ► Terminal mit Touch-Screen Auswahlmaske aufrufen: Eingabefeld am Touchscreen mar- kieren (antippen). Die Eingabemaske wird automatisch geöffnet. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 159 8332_de.80V.0...
Seite 160: Start-Maske
Startmaske nicht angezeigt werden, ist der Speicherplatz des Terminals er- schöpft. Löschen sie Daten, die sie nicht mehr benötigen, um Speicherplatz freizumachen. Siehe dazu die Anleitung des Terminals. 160 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 161 Anzeige der aktuell verwendeten Software-Version. Automatikfunktionen stoppen Die Antriebe der Bindeeinrichtung und der Heckklappe können bei Gefahr sofort gestoppt werden. Die Stopp-Taste wird in allen WORK-, DATA-, SET- und TEST-Masken rechts oben angezeigt. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 161 8332_de.80V.0...
Seite 162: Betriebsmodus
In der WORK-Maske werden für den Pressbetrieb erforderliche Funktionen, Mess-, Einstell- und Zählerwerte angezeigt. Einstellwerte und die Betriebsart können durch direkte Auswahl am Display geändert werden. • In der START-Maske den Softkey drücken, um die WORK-Maske anzuzeigen. WORK-Maske IMPRESS F 162 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 163 Den Pressdruck einstellen. Siehe "Pressdruck einstellen" auf Seite 171. Die Lagenanzahl der Bindung einstellen. Siehe "Lagenanzahl einstellen" auf Seite 171. Die Heckklappen-Automatik einstellen. Siehe "Ablade-Betriebsart einstel- len" auf Seite 172. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 163 8332_de.80V.0...
Seite 164 Druck der Riemen- spanner. Der grüne Bereich zeigt den Solldruckbereich für die ak- tuelle Ballengröße. Die Riemenspannungsanzeige ist gleichzeitig ein Auswahlfeld zur direkten Anzeige des SET 2.1-Menüs. 164 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 165 3,5 - 4,5 Abhängig von der Qualität des Bindenetzes, vom Zustand des Pressguts und weiteren Faktoren kann eine höhere Lagenanzahl erforderlich sein. Die Lagenanzahl der Bindung ist im SET-Menü voreingestellt. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 165 8332_de.80V.0...
Seite 166 Wenn das Schneidboden-Symbol blinkt, ist der Schneidboden weder aus-, noch eingeschwenkt und befindet sich in einer Zwi- schenposition der Schneidboden-Sensoren. Bei eingeschwenktem Schneidboden (in Normalposition) wird das Schneidboden-Symbol nicht angezeigt. 166 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 167 Bei IMPRESS F-Modellen wird das Vorsignal durch einseitiges Aufdrücken an der Heckklappe ausgelöst.. Bei IMPRESS V-Modellen kann die Zeit vom Vorsignal zum Sig- nal „Pressvorgang abgeschlossen“ über die Ballengröße einge- stellt werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 167 8332_de.80V.0...
Seite 168 Siehe "Binde-Betriebsart einstellen " auf Seite 103., Die Bindeautomatik ist aktiviert. Die Bindeautomatik (time) ist aktiviert. Nur bei Verwendung mit einem mit ISOBUS ausgestatten Traktor. Die Bindeautomatik ISO-Speed ist aktiviert. 168 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 169 Die einzelnen Schritte der Bindung werden durch Symbole angezeigt. Beim Auftreten eines Fehlers wird der Bindungsvorgang unterbrochen und ein Fehlersymbol angezeigt. Die unterschiedlichen Bindungsarten sind wiefolgt gekennzeichnet: • Netzbindung (grau) Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 169 8332_de.80V.0...
Seite 170 Die Bindeeinrichtung ist verschmutzt - die Bindeeinrichtung kontrollieren und falls erforderlich, reinigen. • Die Position des Linearmotors wurde nicht erreicht - die Position und die Abspulung des Bindenetzes und die Funktion des Linearmotors kontrollie- ren. 170 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 171 Die in der SET-Maske voreingestellte Lagenanzahl kann nach Bedarf erhöht oder verringert werden. Die Lagenanzahl entspricht der Umwicklungsanzahl vom Zuführen bis zum Ab- schneiden des Bindenetzes oder der Bindefolie. Die Lagenanzahl wird in der WORK-Maske angezeigt. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 171 8332_de.80V.0...
Seite 172 Traktorgeschwindigkeit 0 ist. Die Geschwindigkeit wird am Display angezeigt. Ablade-Betriebsart einstellen Bei IMPRESS PRO-Modellen kann der Abladevorgang manuell oder automatisch gestartet werden. Nach einem Neustart ist die Abladeautomatik deaktiviert. 172 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 173 Siehe "Heckklappe öffnen und schließen " auf Seite 176. Bei Maschinen mit Ballenrampe (Option) wird - bei aktivierter Abla- deautomatik - die Heckklappe nach dem Abladevorgang automa- tisch geschlossen, sobald die Ballenrampe die obere Grundstel- lung erreicht. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 173 8332_de.80V.0...
Seite 174 Schneidboden ausgeschwenkt ist, wird am Display ein Warnhinweis angezeigt. • Kontrollieren, dass die Messer gefahrlos eingeschwenkt und ausgeschwenkt werden können. IMPRESS PRO: Messer einschwenken und ausschwenken • Den Softkey drücken, um die Messer direkt einzuschwenken. 174 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 175 Schneidboden direkt auszuschwenken. Bindungsvorgang starten Der Bindungsvorgang kann automatisch oder manuell gestartet werden. Um den Bindungs- vorgang automatisch zu starten, muss eine Bindeautomatik-Betriebsart eingestellt sein. Sie- he "Binde-Betriebsart einstellen" auf Seite 172. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 175 8332_de.80V.0...
Seite 176 Heckklappe ist daher die Sicherheits-Sperre der Heckklappe zu aktivieren (Bowdenzug entspannen), um die Heckklappenposition zu sichern. ► Das Lösen der Sperre ist erst nach dem Verlassen der Ballenkammer bzw. des Schwenkbereichs der Heckklappe zulässig. 176 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 177: Einstellungsoptionen
Heckklappe direkt zu schließen. Einstellungsoptionen In den SET-Masken stehen Einstellungsoptionen für grundlegende Maschinenfunktionen zur Auswahl. • In der START-Maske den Softkey drücken, um die SET 1-Maske anzuzeigen. SET 1-Maske F PRO Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 177 8332_de.80V.0...
Seite 178 IMPRESS V: Einstellung eines Korrekturwerts des Ballen- durchmessers in cm. Eine Anpassung des angezeigten Ballenduchmessers kann bei Abweichungen erforderlich sein, die durch Eigenschaften des Ernteguts bedingt sind (weich, hart ...). 178 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 179 OPEN TO DIAMETER: bei der Ballenablage wird die Heck- klappe bis zum Ballendurchmesser geöffnet (Diese Art der Öff- nung ermöglicht schnelleres Öffnen und schließen, wenn klei- nere Ballen produziert werden.) Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 179 8332_de.80V.0...
Seite 180 Abhängig von der Qualität des Bindenetzes, vom Zustand des Pressguts und weiteren Faktoren kann eine höhere Lagenan- zahl erforderlich sein. Die Lagenanzahl wird in der WORK-Maske angezeigt und kann dort nach Bedarf geändert werden. 180 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 181 In der SET 1.1-Maske den Softkey drücken, um die SET 2.1-Maske mit der aktuell eingestellten Ballenvariante anzuzeigen. • Im WORK-Menü die Riemenspannungsanzeige berühren, um die SET 2.1-Maske mit der aktuell eingestellten Ballenvariante anzuzeigen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 181 8332_de.80V.0...
Seite 182 Pressdruckwerten für die verschiedenen Ballenarten zur Verfügung. Nach Auswahl eines Datensatzes können die Werte nach Bedarf abgeändert werden. Änderungen werden dauer- haft übernommen. • In der SET 2.1-Maske das Bibliotheksfeld auswählen, um die Auswahlfelder der Press- gutbibliothek anzuzeigen. 182 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 183 Den rechten Seitenschutz öffnen. Am Hydraulikblock (1) des Riemenspanners den Ventilhebel (2) 90° gegen Uhrzeiger- sinn drehen, um das Riemenspannerventil auf Entspannposition (4) einzustellen. Den Softkey drücken, um die Pressriemen zu entspannen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 183 8332_de.80V.0...
Seite 184 Zeitmessung des Schmierzyklus, der Schmierdruck, der Ein- schaltstatus und die Stromaufnahme des Schmiermittelpumpenmotors sowie ein Füllstands- hinweis. • In der SET 1.1-Maske den Softkey drücken, bis die Set 3.1-Maske der automati- schen Fettschmierung erscheint. 184 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 185 Füllstandsmessung, angebaut. Der Pumpenmotor ist ausgeschaltet. Das Motor-Symbol ist bei ausge- schaltetem Motor grau dargestellt. Die laufende Zeitmessung ist noch in der Pausenzeit oder die automatische Fettschmierung ist ausge- schaltet. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 185 8332_de.80V.0...
Seite 186 Die Taste drücken, um zur SET 3.1-Maske zurückzukehren, oder • um die automatische Fettschmierung zu deaktivieren, das Auswahlfeld mit dem Deakti- vierungs-Symbol auswählen und drücken, um die Auswahl abzuspeichern, oder 186 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 187: Maschinentest
Der Schneidboden ist in der abgebildeten Statusanzeige eingeschwenkt (in Normalposition). • Um die Schneidboden-Sensoren zu testen, den Schneidboden ausschwenken und einschwenken und die Sensoraktivierung überprüfen. Siehe "Schneidbo- denventile Y10 und Y10.1 testen" auf Seite 191. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 187 8332_de.80V.0...
Seite 188 öffnen und schließen und die Sensoraktivierung überprüfen. Siehe "Heckklappe öffnen und schließen " auf Seite 176. Hinweis: Die angeführten Sensor- und Motorbezeichnungen entsprechen den Einträgen der Betriebsmitteltabelle. Siehe "Betriebsmitteltabelle" auf Seite 372. 188 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 189 In der TEST-Maske Bordspannung werden zur Überprüfung der Stromversorgung die aktuell gemessenen Spannungswerte angezeigt. Weiters können in der TEST-Maske die Schalt- funktionen der Hydraulikventile des Schneidwerks und des Schneidbodens einzeln getestet werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 189 8332_de.80V.0...
Seite 190 Kontrollieren, dass die Messer gefahrlos aus- und eingeschwenkt werden können. IMPRESS PRO: Messer ausschwenken und einschwenken • Den Softkey drücken, um die Messer direkt auszuschwenken. • Den Softkey drücken, um die Messer direkt einzuschwenken. 190 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 191: Error-Liste
In der TEST-Maske Bordspannung den Softkey drücken, um die Error-Liste anzu- zeigen. In der Error-Liste wird jeder Fehler nur einmal angezeigt. Wie oft ein Fehler auf- getreten ist, zeigt der Fehlerzähler (count). Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 191 8332_de.80V.0...
Seite 192 Siehe "Liste der Alarm- meldungen für Power Control und ISOBUS " auf Seite 336. Hinweise zur Fehlerbehebung sind in dieser Betriebsanleitung angeführt. Bei deaktivierter Fehlerauswertung ist die Fehlermeldungsliste grau hinterlegt dargestellt. 192 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 193: Betriebsdaten
" auf Seite 194. • Um weitere Softkeys zur Auswahl eines Auftrags anzuzeigen, den Softkey drücken. Es stehen 20 Auftragszähler zur Verfügung. Data-Masken-Symbol. Eingabefeld für die Adresse des Maschinenbetreibers. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 193 8332_de.80V.0...
Seite 194 Gesamtzähler zurückzukehren, oder • Die Auftragsbezeichnung ändern. Siehe "Auftragbezeichnung ändern " auf Seite 195. • Um den Auftrag zu starten, den Softkey drücken. Siehe "Auftrag starten und stop- pen" auf Seite 196. 194 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 195 Zähler der gebundenen Ballen Zähler der Netzballen (Signal „Bindevorgang abgeschlossen“ und Signal Heckklappenöffnung). Auftragbezeichnung ändern Ändern eines Kunden- oder Auftragsnamen. Um eine eindeutige Zuordnung der Zählerdaten sicherzustellen, sollte eine aussagekräftige Bezeichnung verwendet werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 195 8332_de.80V.0...
Seite 196: Konfigurationsoptionen
überschrieben werden. Konfigurationsoptionen HINWEIS Fehlfunktion der Maschine bei falscher Maschinenkonfiguration möglich. ► Um Fehlfunktionen zu vermeiden, dürfen Änderungen nur durch befugte Servicewerk- stätten oder Servicetechniker durchgeführt werden. 196 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 197 Um die Steuerung auf Werkseinstellung zurückzusetzen, den Softkey drücken. Sie- he "Steuerung auf Grundkonfiguration zurücksetzen" auf Seite 205. Konfigurations-Masken-Symbol. Anzeige des vorkonfigurierten Maschinentyps. Anzeige des vorkonfigurierten Maschinenmodells. Anzeige SOLO (ohne Wickler) / COMBI (mit Wickler) Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 197 8332_de.80V.0...
Seite 198 Im Anzeigefeld (1) den Spannungsmesswert für die Grundstellung ablesen. Das Eingabefeld (2)v auswählen und den Messwert für die Grundstellung eintragen. Die Änderung mit OK abspeichern oder ESC drücken, um ohne Speichern abzubre- chen. 198 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 199 1. Automatische Fettschmieranlage konfigurieren Bei IMPRESS-Modellen mit automatischer Fettschmierung (Option) kann die Fettschmieran- lage freigeschaltet oder gesperrt werden. • In der Konfigurations-Maske den Softkey drücken, um die aktuelle Konfiguration der Fettschmieranlage anzuzeigen. Fixkammer Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 199 8332_de.80V.0...
Seite 200 Nur bei IMPRESS V: Beim Öffnen der Heckklappe werden die Pressriemen entspannt, um die Entladung des Ballens aus der Presskammer zu erleichtern. Der Beginn und das Ende des Entspannungsvorgangs kann abhängig vom Öffnungswinkel der Heckklappe eingestellt werden. 200 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 201 Ende der Pressriemen-Entspannung eintragen. Änderungen mit OK abspeichern oder ESC drücken, um ohne Speichern abzubrechen. 3. Netzbremsen-Referenzwerte konfigurieren Die Netzbremsen-Referenzwerte, die den Werten im SET-Menü zugrunde liegen, können hier verändert werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 201 8332_de.80V.0...
Seite 202 Die Heckklappen-Schwellenwerte, von denen die automatische Öffnung der Heckklappe ab- hängt, können hier verändert werden. • In der Konfigurations-Maske den Softkey drücken, bis die aktuelle Schwellenwerte für die Heckklappe angezeigt werden. 202 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 203 Den Softkey drücken, um die Steuerung neu zu starten. • Nach dem Neustart wird die START-Maske angezeigt. 5. Zapfwellendrehzahlsensor konfigurieren Bei IMPRESS-Modellen mit Zapfwellendrehzahlsensor kann der Zapfwellendrehzahlsensor freigeschaltet oder gesperrt werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 203 8332_de.80V.0...
Seite 204 Zapfwellendrehzahlsensor zu sperren, das Auswahlfeld mit dem Sperr-Sym- auswählen und drücken, um die Auswahl abzuspeichern. 6. Heckklappe konfigurieren Einlernen der Heckklappensensoren auf die Position geschlossen. Handlungsanweisung ► Heckklappe schließen ► Taste Heckklappe konfigurieren drücken 204 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 205 Anschließend wird automatisch ein Neustart der Steuerung durchgeführt. Nach dem Neustart wird das START-Menü angezeigt. Bildschirm CONFIG 2.2 • In der Konfigurations -Maske den Softkey drücken, bis die Maske Konfiguration 2.2 angezeigt wird. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 205 8332_de.80V.0...
Seite 206 Den Softkey drücken, um die nachfolgende Maske anzuzeigen, oder Hardware Konfigurations-Masken-Symbol. "Knickdeichsel" ist konfiguriert. "Hydraulische Messergruppenschaltung" ist konfi- guriert. (ab 2019) "Ballenaufstelller" ist konfiguriert / nicht konfigu- riert (ab 2019) 206 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 207 Maske „Wickler-Einstel- lungen“ angezeigt wird (nur für Combi-Maschine). • Den Softkey drücken, um die vorherige Maske anzuzeigen, oder • Den Softkey drücken, um die nachfolgende Maske anzuzeigen, oder Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 207 8332_de.80V.0...
Seite 208 Bildschirm Config 6 Dieses Menü ist dem Servicetechniker vorbehalten. • Den Softkey drücken, um die vorherige Maske anzuzeigen, oder • Den Softkey drücken, um die nachfolgende Maske anzuzeigen, oder 208 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 209 In der Konfigurations-Maske den Softkey drücken, um das Maske „Config 7“ anzu- zeigen. • Den Softkey drücken, um die vorherige Maske anzuzeigen, oder • Den Softkey drücken, um die nachfolgende Maske anzuzeigen Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 209 8332_de.80V.0...
Seite 210: Steuerventile
Um die Pick-up abzusenken, das Bedienelement für das Steuerventil der Pick-up auf „Schwimmstellung“ stellen. ► Um die Pick-up anzuheben, das Bedienelement für das Steuerventil der Pick-up auf „Heben (+)“ stellen. 210 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 211: Messer Einschwenken Und Ausschwenken
Die Funktion kann nur bei eingeschwenktem Schneidboden ausgeführt werden. Wenn der Schneidboden ausgeschwenkt ist, wird am Display ein Warnhinweis angezeigt. ► Am Terminal die Taste (Messer einschwenken) oder (Messer ausschwenken) drücken, um die Messer vorzuwählen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 211 8332_de.80V.0...
Seite 212: Schneidboden Einschwenken Und Ausschwenken
Arbeitsanweisung für IMPRESS MASTER mit SELECT CONTROL Terminal ► Die Funktion kann nur bei ausgeschwenkten Messern ausgeführt werden. Wenn die Messer eingeschwenkt sind, wird am Display ein blinkendes Rufzeichen-Symbol ange- zeigt. 212 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 213 Arbeitsanweisung für IMPRESS PRO mit CCI Terminal oder Traktorterminal Die Funktion kann nur bei ausgeschwenkten Messern ausgeführt werden. Wenn die Messer eingeschwenkt sind, wird am Display ein Warnhinweis angezeigt. ► Das Einstellrad am vorderen Hydraulikblock auf „Dauerverbrauch“ stellen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 213 8332_de.80V.0...
Seite 214: Heckklappe Öffnen Und Schließen
Bei IMPRESS PRO-Modellen kann die Heckklappe für den Abladevorgang automatisch oder manuell geöffnet werden. Für das automatische Öffnen der Heckklappe muss die Abladeau- tomatik eingestellt sein. Das manuelle Öffnen und Schließen der Heckklappe ist jederzeit 214 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 215 Das Einstellrad am vorderen Hydraulikblock auf „Dauerverbrauch“ stellen. ► Um die Heckklappe direkt zu öffnen, am Terminal den Softkey (Heckklappe öffnen) drücken. ► Um die Heckklappe direkt zu schließen, den Softkey (Heckklappe schließen) drü- cken. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 215 8332_de.80V.0...
Seite 216: Inbetriebnahme
Für den Load-Sensing Betrieb (Option) ist ein Load-Sensing-fähiger Traktor mit Power Beyond-Anschluss Baugröße 4 und 1x Stecker Baugröße 2 erforderlich. Mit Load-Sensing • Load-Sensing-Schraube hineindrehen Ohne Load-Sensing • Load-Sensing-Schraube herausdrehen 216 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 217: Traktorballastierung Ermitteln
Um die geöffnete Heckklappe zu sperren, den Bowdenzug in Position (A) bringen. ▷ Der Bowdenzug ist entspannt. ▷ Die Heckklappe kann nicht geschlossen werden. ▷ Auf die Stellung des Bowdenzuges wird am Warnbildzeichen (2) hingewiesen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 217 8332_de.80V.0...
Seite 218: Anhängung Einstellen
Siehe "Feststellbremse anziehen " auf Sei- te 292. Den Traktor abkoppeln. Die Deichsel mit einem Seilzug sichern. Um die Spannschlösser (1) zu lösen, auf beiden Deichselseiten die Absteckbolzen (2) demontieren. 218 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 219 Schwenkwinkel je Zahnabstand 6° • Höhendifferenz je Zahnabstand 57 mm Zugösenkupplung drehbar (Option) • Nennweite 42mm • Einbaulänge L 570 mm • Schwenkwinkel je Zahnabstand 6° • Höhendifferenz je Zahnabstand 59 mm Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 219 8332_de.80V.0...
Seite 220 Luftdruck der Maschinenbereifung ist in den Technischen Daten angeführt. Sie- he "Fahrwerk und Bereifung" auf Seite 28. Mit dem Stützfuß die Maschine eben ausrichten. Eine Kontrollmessung mit Wasserwaa- ge kann an den horizontalen Profilen des Innenrahmens erfolgen. 220 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 221 Die Spannschlossmuttern gegen Uhrzeigersinn drehen, um die Deichsel abzusen- ken. Sobald an der Zugöse die gewünschte Kupplungshöhe erreicht ist, die Kontermuttern beider Spannschlösser fest anziehen. An beiden Spannschlossmuttern die Schutzkappen befestigen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 221 8332_de.80V.0...
Seite 222: Gelenkwelle Anpassen
Ein Schiebeweg (a) von 40 mm muss vorhanden sein. Bei Bedarf die Gelenkwelle bei einem Service-Fachhändler kürzen lassen. Die zulässige Abwinkelung der Gelenkwelle kontrollieren. Siehe Betriebsanleitung der Gelenkwelle. 222 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 223 Anpassungen an der Gelenkwelle darf nur ein Service-Fachhändler vornehmen. Die Anlei- tung des Gelenkwellen-Herstellers beachten. Durchführung ► Die Gelenkwellenhälften nebeneinander halten und vom Rand des Innenschutzrohres auf das Außenschutzrohr den minimalen Schiebeweg von 40 mm anzeichnen. ► Die Gelenkwellenteile abnehmen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 223 8332_de.80V.0...
Seite 224: Zapfwellenantrieb Kontrollieren
In diesem Fall wird das Stahlseil gespannt und das Ventil auf die Stellung "Bremse" gedreht. Gleichzeitig wird der Vorstecker aus seiner Position gezogen um die Beschädigung des Notbremsventils zu verhindern. 224 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 225: Abreißseil-Anbringung (Notbremsventil Hydr. Einleitungsbremse H1L)
Seils im vorgeschriebenen Winkelbereich auf den Vorstecker wirken und die Halterung des Seils entsprechend dimensioniert sein. Siehe nachfolgende Abbildungen. 0-20° = Vorgeschriebener Winkelbereich des Zugseils bei Auslösung des Notbremsventils Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 225 8332_de.80V.0...
Seite 226 Das Diagramm zeigt die Zugkraft F (Newton) des Abreißseils in Abhängigkeit vom Schieber- winkel des Notbremsventils (alpha) TIPP Für die Auslegung der Halterung soll die maximal anliegende Seilkraft von 116 N mit dem Sicherheitsfaktor 2 multipliziert werden = 232 N 226 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 227: Ölstand Und Schmierung Kontrollieren
An allen im Schmierplan verzeichneten Schmierstellen schmieren. ► Die Schmiernippel reinigen, um eine Verschmutzung der Schmierstelle zu vermeiden. ► Mit der Schmierpistole Fett zuführen, bis am Schmiernippel Fett austritt. ► Überstehendes Fett entfernen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 227 8332_de.80V.0...
Seite 228: Kettenvorspannung Kontrollieren
Die Antriebsketten an ihrer jeweils längsten, freilaufenden Stelle mit der Hand leicht durchdrücken. Die Ketten sollten 20 bis maximal 30 mm durchgedrückt werden können. Falls erforderlich, die Kettenvorspannung einstellen. Den Seitenschutz schließen. 228 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 229: Automatische Ölschmierung Befüllen
► Kein Kettenhaftöl verwenden, um ein Verschließen der Druckleitungen an den Schmier- bürsten zu vermeiden. UMWELT Nur biologisch abbaubaren und toxikologisch unbedenklichen Schmierstoff verwenden. • Das Sicherheitsdatenblatt des Schmiermittelherstellers lesen und beachten. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 229 8332_de.80V.0...
Seite 230: Automatische Ölschmierung Einstellen
Die Pumpenwelle ist mit einer Kurvenscheibe verbunden, welche die Förderkolben je- weils in einen Saug- und einen Druckhub bringt. Die Regulierung der Fördermenge erfolgt paarweise für übereinanderliegende Druckanschlüsse. Arbeitsmittel Schlitzschraubendreher Größe 8-10 230 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 231: Automatische Ölschmierung Druckleitungen Entlüften
Druckleitungen zu Verteilerkombinationen auf beiden Maschinenseiten und von dort zu den Verbrauchern. Die Schmierintervalle sind am Terminal einstellbar. Bei Entleerung des Schmiermittelbehäl- ters wird im WORK-Menü ein Fettschmierungs-Symbol angezeigt. Der Behälter muss aufge- füllt werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 231 8332_de.80V.0...
Seite 232 Die Füllstandsmarkierung MAX. (2) beachten. Fettreste vom Befüllanschluss mit einem Reinigungstuch entfernen. Die Schutzkappe schließen. Am Schmiermittelbehälter den Füllstand regelmäßig kontrollieren. • Rechtzeitig vor dem Leerlaufen des Behälters sauberes Schmiermittel nachfüllen. 232 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 233: Zapfwellenantrieb Kontrollieren
Beim Bindungsvorgang wird die Abwicklungslänge des Bindenetzes durch den Netzrollen- Sensor B60 gemessen. Die Zählimpulse werden am Sensor durch die Schaltfinger eines Zählrads ausgelöst. Bei der Erstinbetriebnahme sollte der Schaltabstand zu den Schaltfin- gern kontrolliert werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 233 8332_de.80V.0...
Seite 234: Riemenausrichtung Kontrollieren
Die Schutzabdeckungen schützen vor dem Eingriff in bewegliche Maschinenteile und vor dem Berühren heißer Oberflächen. • Vor dem Öffnen von Schutzabdeckungen den Traktor ausschalten und den Startschlüs- sel abziehen. • Vor dem Starten des Traktors die Schutzabdeckungen schließen. 234 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 235: Steigleitern Ausschwenken Und Einschwenken
Traktor zulässig. Für den Aufstieg sind ausschwenkbare Steigleitern links und rechts von der Deichsel vorgesehen. HINWEIS Defekt durch Anfahrt bei ausgeschwenkter Steigleiter möglich. ► Die Steigleitern nach der Verwendung einschwenken und arretieren. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 235 8332_de.80V.0...
Seite 236 Zur Sicherung beim Aufstieg und Abstieg Handlauf (2) verwenden. Nach der Verwendung die Steigleiter anheben, Leiter am Knickpunkt falten und mit dem Haltebolzen befestigen. Die Steigleiter auf sicheren Halt kontrollieren. 236 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 237: Einstellungen Und Umrüstung
► Die Tastradachse nach unten in die Tastradaufnahme stecken. Dabei auf das Einrasten des Tastradhalters (3) achten. ► Das Tastrad mit dem Klappstecker (1) sichern. ► Das zweite Tastrad demontieren. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 237 8332_de.80V.0...
Seite 238: Pick-Up Tastradhöhe Einstellen
Bodenabstand so zu wählen, dass die Unebenheiten kompensiert werden. Pressgut Minimaler Bodenabstand der Pick-up Zinken Gras-Silage ~5 cm Luzerne-Silage ~5 cm ~6 cm Stroh ~6 cm 238 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 239: Pick-Up Funktionen Einstellen
Die Pick-up Schwebefunktion ist 8-fach verstellbar. Die Einstellung muss an beiden Maschi- nenseiten gleich durchgeführt werden, um eine ungleichmäßige Belastung der Stütz- und Einstellvorrichtungen auszuschließen. Einsatzbedingungen für die Schwebefunktion • Strohernte • Feldrinnen • Fahrspuren Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 239 8332_de.80V.0...
Seite 240: Schwadvorpressung Einstellen
Die Einstellung der Schwadvorpressung richtet sich nach der Höhe des Schwades. Sie sollte so eingestellt sein, dass auf der Pick-up ein möglichst gleichmäßiger Pressguteinzug erzielt wird. TIPP Die Höhe des Vorpresseinrichtung muss für einen gleichmäßigen Materialeinlauf immer un- ter der Schwadhöhe liegen. 240 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 241: Messer Einstellen Und Umrüsten
Schnittstellung in die Neutralstellung ausgeschwenkt werden. In den Beispielen unten ist die Messergruppe (A) in die Schnittstellung eingeschwenkt und die Messergruppe (B) in die Neutralstellung ausgeschwenkt. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 241 8332_de.80V.0...
Seite 242 Messergruppen mit voller Messerbestückung eingeschwenkt sind, beträgt der Messerab- stand 72 mm. Bei PRO-Modellen beträgt in dieser Einstellung der Messerabstand 72 mm. Wenn beide Messergruppen mit voller Messerbestückung eingeschwenkt sind, beträgt der Messerab- stand 36 mm. 242 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 243 Ausschwenken und Herausziehen des Schneidwerks aus der Maschine zur Umrüstung von Messergruppen, zur Messerkontrolle und für den Messerwechsel. An der rechten Maschi- nenseite ist ein Freiraum von drei Metern zu berücksichtigen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 243 8332_de.80V.0...
Seite 244 13 Den Schneidwerkshebel an der Messerverriegelung (7) ansetzen, gegen die Feder drü- cken und die Welle 35° gegen Uhrzeigersinn drehen, um den Schneidwerkskörper in der Umrüstposition zu verriegeln. • Der Schneidwerkskörper ist in Querrichtung fixiert. 244 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 245 Um die Verriegelungswelle (2) zu schließen, den Rastbolzen (1) ziehen und die Verrie- gelungswelle (2) mittels Schneidwerkshebel im Uhrzeigersinn drehen bis der Rastbolzen in Positon B einrastet. • Die Verriegelungsfläche muss nach hinten gerichtet sein. ► Den Schneidwerkshebel abziehen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 245 8332_de.80V.0...
Seite 246 Zwischen den abgesteckten Messern wird eine theoretische Schnittlänge von 288 mm erreicht, bei eingeschwenkter Messergruppe (A) 144 mm. Wenn beide Messergruppen ein- geschwenkt sind, beträgt der Messerabstand 72 mm. PRO-Modelle: 246 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 247 Die Messersicherung mit dem Klappstecker sichern. • Fest abgesteckte Messer können jederzeit wieder der schwenkbaren Messergrup- pe hinzugefügt werden. Schneidwerk in die Schnittposition bringen Einschieben und Einschwenken des Schneidwerks zur Herstellung der Betriebsbereitschaft. Arbeitsmittel Schneidwerkshebel Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 247 8332_de.80V.0...
Seite 248: Rolle Des Bindemediums Wechseln
Rolle des Bindemediums wechseln Die PÖTTINGER IMPRESS Rundballenpressen sind für Netz- und Folienbindung geeignet TIPP PÖTTINGER empfiehlt bei Folienbindung Mantelfolien mit Kleber zu verwenden, da sie bei windigen Verhältnissen besser am Ballen haften! 248 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 249 Arretierung für den Hebel der Andruckrolle (vorne) Wechseln der Folie ► Verkleidung öffnen ► Hebel für Andruckrolle (6) nach oben klappen und arretieren (7) ► Rechte Breitenverstellung entfernen. ▷ Knebelschraube (8) öffnen ▷ Breitenverstellungskonsole (2) herausziehen Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 249 8332_de.80V.0...
Seite 250 Einfädeln von den Rollen besser erfasst wird. ▷ Zopf zurück auf die Rolle wickeln. TIPP Zopf so aufwickeln, dass sie ihn beim Einfädlen an jeder Rolle leicht erreichen können. ▷ Bindemedium laut Plan einfädeln 250 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 251 Folienzopf (Bei Netz kann auf das Formen eines Zopfes verzichtet werden- ) an die Rolle andrücken Rolle drehen, so dass das Bindemedium von der Bremswalze weitertransportiert wird. Heben sie die Rolle dabei nicht an, sonst dreht sich die Bremswalze nicht mit. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 251 8332_de.80V.0...
Seite 252 Vorstreckung der Folie prüfen TIPP Bei Netzbindung ist eine Vorstreckung nicht notwendig. ► Testballen mit beliebigem Bremswert der Folienbremse machen und an den Wickler übergeben ► Prozess stoppen bevor die Wicklung beginnt 252 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 253 Stellen sie beim Umstellen der Breite des Bindemediums sicher, dass das Bindemedium auch nach dem Umstellen mittig auf der Maschine verläuft. Sie laufen sonst Gefahr, dass der Ballen nicht ganz vom Bindemedium erfasst wird. ► Beidseitig Knebelschrauben (8) der Breitenverstellung öffnen Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 253 8332_de.80V.0...
Seite 254: Binderollenmagazin Verwenden
Den Seitenschutz schließen. Ballenrampe abbauen und anbauen Für einen Betrieb der Maschine ohne oder mit Ballenrampe kann diese rasch ab- oder ange- baut werden. Zur Umrüstung werden zwei Personen benötigt. 254 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 255: Anpressdruck An Der Bremsrolle Einstellen
Wenn der Schlupf des Bindemedium zu groß wird, können sie den Anpressdruck der And- ruckrolle einstellen indem sie die zugehörige Feder (1) auf beiden Seiten nachstellen. TIPP Stellen sie den Anpressdruck auf beiden Seiten ungefähr gleich ein. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 255 8332_de.80V.0...
Seite 256: Druck Der Netzmesser Einstellen
Öffnen sie die Seitenverkleidung ► Lösen von Kontermutter und Mutter (2). ► Verstellen sie den Zug der Feder (1) über die Gewindestange (3) . ► Festziehen von Kontermutter und Mutter (2). 256 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 257: Folienbreite Ändern
Die Zopfeinheit bewegt sich nach jedem Ballen, um einen Zopf für den nächsten Ballen be- reitzustellen. Wenn die Kettenspannung der Zopfeinheit nachläßt, stellen sie die Kettenspan- nung manuell wieder her. ► Verkleidung öffnen Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 257 8332_de.80V.0...
Seite 258: Futtermittelzusatz Anstecken
Einstellen der Kettenlänge über Gewindestange und Mutter (2). ► Festziehen der beiden Schrauben (2). Futtermittelzusatz anstecken Über den Stecker -X05 können sie von der Fachwerkstätte ihres Vertrauens ein Koppelrelais für eine Futtermittelzusatzpumpe einbauen lassen. 258 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 259 Einstellungen und Umrüstung Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 259 8332_de.80V.0...
Seite 260 Einstellungen und Umrüstung Arbeitsanweisung ► Die Seitenverkleidung auf der in Fahrtrichtung rechten Seite öffnen und abstützen. ► Das Koppelrelais laut Anschlussplan anschliessen. ► Die Seitenverkleidung schließen. 260 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 261: Transport Zum Einsatzort
Siehe "Pick-up absenken und anheben " auf Seite 174. Die Maschine mit dem Traktor über die Laderampe aufschieben. Die Maschine befestigen und abkoppeln. Maschine befestigen Befestigen der Maschine auf der Ladefläche. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 261 8332_de.80V.0...
Seite 262 Die Maschine auf der Ladefläche so sichern, dass keine Lageänderung während des Transports auftreten kann. • Dem Maschinengewicht angemessene Transportösen (7) und Spanngurte verwen- den. • An der Radachse (8) die Anschlagpunkte (A) nutzen. 262 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 263: Ankoppelung
► Schläuche, Kabel und Ketten immer außerhalb des Ankoppelbereichs platzieren. Ringzugöse an manuelle Anhängekupplung ankuppeln Symbolabbildung manuelle Anhängekupplung Vorbereitung • Kuppelbolzen • Bolzensicherung Durchführung Deichselhöhe des Gerätes so einstellen, dass die Kupplungsvorrichtung des Traktors ereicht wird. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 263 8332_de.80V.0...
Seite 264 Kontrollieren, dass die Bolzenkupplung geschlossen und gesichert ist. TIPP Stellen sie die Kupplung geräteseitig so ein, dass die Auföagefläche der Ringzugöse oder die untere Fläche der Kugelkupplung waagrecht steht (+/- 3°). 264 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 265: Gelenkwelle Ankuppeln
Betriebsstellungen gewährleistet sein. Die Halteketten dürfen sich nicht an Bauteilen des Traktors oder der Maschine verfangen. ► Beschädigte oder fehlende Teile der Gelenkwelle sofort auf Original-Teile wechseln las- sen. Nur ein Service-Fachhändler darf eine Gelenkwelle reparieren. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 265 8332_de.80V.0...
Seite 266: Hydraulikschläuche Anstecken
► Das Hydrauliksystem muss sowohl traktor- als auch maschinenseitig drucklos sein. ► Die angesteckten Hydraulikschläuche müssen allen Bewegungen ohne Spannen, Kni- cken oder Reiben leicht nachgeben und dürfen nicht an Teilen scheuern. ► Bei Verletzungen sofort einen Arzt aufsuchen. 266 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 267 Absenken und Anheben der Pick-up, des Schneidbodens und der Messer. Hydraulikschlauch für jede Funktion anstecken. Stecker der Druckleitung (Kennzeichnung „P“; rote Schutzkappe) aus der Ablage entnehmen. Schutzkappen an Stecker und Muffen des ausgewählten Steuerventils öffnen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 267 8332_de.80V.0...
Seite 268 Hydraulikschlauch für jede Funktion anstecken. Stecker der Druckleitung (Kennzeichnung „P“; rote Schutzkappe) aus der Ablage entnehmen. Schutzkappen an Stecker und Muffen des ausgewählten Steuerventils öffnen. Mit einem fusselfreien Tuch Stecker und Muffe reinigen. 268 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 269: Riemenspannerventil Auf Spannposition Bringen
Schneidbodens und der Messer. Riemenspannerventil auf Spannposition bringen Bei IMPRESS V-Modellen muss der Pressriemen beim Schließen der Heckklappe automa- tisch vorgespannt werden. Dazu ist erforderlich, dass das Riemenspannerventil auf Spann- position eingestellt ist. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 269 8332_de.80V.0...
Seite 270: Druckluft-Bremsanlage Ankuppeln
► Maschine an beiden Seiten der Achse mit Unterlegkeilen gegen Wegrollen sichern. ► Immer zuerst den Kupplungskopf der Bremsleitung (gelb) und dann den Kupplungskopf der Vorratsleitung (rot) kuppeln. Die Betriebsbremsanlage löst aus der Bremsstellung, sobald der rote Kupplungskopf gekuppelt ist. 270 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 271 Zuerst den gelben Kupplungskopf an der gelben Druckluftkupplung des Traktors andrü- cken. • Den Kupplungskopf drehen, um ihn in der Führung des Kupplungshalters zu verrie- geln. Dann den roten Kupplungskopf an der roten Druckluftkupplung des Traktors andrücken. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 271 8332_de.80V.0...
Seite 272: Zwei-Leiter Bremsanlage H2L Ankuppeln
Anhänger an Traktor ankuppeln und Gespann gegen Wegrollen sichern (Feststellbrem- se des Traktors und der Maschine aktivieren, Keile unterlegen, ...) ► Steckverbindungen für die Bremsanlage vor dem Ankuppeln reinigen ► Traktor mit der Maschine hydraulisch und elektrisch verbinden 272 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 273 ► Feststellbremse des Traktors lösen ► Langsam anfahren und Kontrollbremsung durchführen. ▷ Kommt das Gespann sofort zum Stehen und die ABS Konrolleuchte leuchtet nicht auf, dann ist die Bremse betriebsbereit. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 273 8332_de.80V.0...
Seite 274: Unterlegkeile Entfernen
► Die Feststellbremse vor der Anfahrt des Traktors lösen. ► Beim Lösen der Feststellbremse darauf achten, dass der Seilzug entspannt ist. Arbeitsanweisung ► An der Feststellbremse (1) die Handkurbel (2) 180° nach vorne schwenken. 274 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 275: Stützfuß In Die Transportposition Anheben
Das Stützfußelement an der ersten Bohrung abstecken und den Absteckbolzen mit dem Klappstecker sichern. Den festen Halt des Stützfußes kontrollieren. Gangwechsel am Stützfuß Um zwischen den Gängen zu wechseln drücken sie die Kurbel des Stützfußes hinein oder ziehen sie heraus. ► Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 275 8332_de.80V.0...
Seite 276: Elektrokabel Anstecken
Das Kabel muss allen Bewegungen ohne Spannen, Knicken oder Rei- ben leicht nachgeben und darf nicht an Teilen scheuern. Den Stecker des Signalübertragungskabels in die Steckdose für die Signalübertragung an der Maschine stecken. 276 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 277 Halterung an der Rückseite des Terminals. Den Stecker für die Stromversorgung am Schnittstellenkabel in die Netzsteckdose ste- cken. Den Stecker des ISOBUS-Kabels in die Steckdose für die Signalübertragung am Schnittstellenkabel stecken. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 277 8332_de.80V.0...
Seite 278: Cci 1200 Terminal Montieren
Bedienelemente des Traktors, darf dadurch nicht eingeschränkt werden. Für die Montage, siehe Betriebsanleitung des Terminals. ► Stecker des ISOBUS-Kabels, in die Steckdose am Schnittstellenkabel stecken. ► Stecker für die Stromversorgung am Schnittstellenkabel, in die Netzsteckdose stecken. 278 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 279: Arbeitseinsatz
Traktor nicht durch die Feststellbremse und/oder durch Unterlegkeile ge- gen Wegrollen gesichert ist. WARNUNG Durch hohe Geräuschpegel können Gehörschäden entstehen. ► Bei Geräuschpegel ab 85dB(A) einen Gehörschutz tragen. ► Bei Geräuschpegel ab 90 dB(A) unbedingt einen Gehörschutz tragen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 279 8332_de.80V.0...
Seite 280: Transportfahrt Vorbereiten Und Durchführen
Die Fahrt erst dann starten, wenn das Manometer der Druckluft-Bremsanlage auf dem Traktor 5,0 bar anzeigt. • Die für Transportfahrten zulässige, genehmigte Höchstgeschwindigkeit einhalten. Je nach Zulassung beträgt die Höchstgeschwindigkeit 25 km/h oder 40 km/h. 280 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 281: Pressarbeit Vorbereiten
Bei Bedarf - speziell bei der Verarbeitung von Stroh - kann die Schwebefunktion der Pick-up eingestellt werden. Siehe „Pick-up Schwebefunktion einstellen“ auf Seite 213. ► Abhängig von der Schwadhöhe die Schwadvorpressung einstellen. Siehe „Schwadvor- pressung einstellen“ auf Seite 214. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 281 8332_de.80V.0...
Seite 282 Bindungen als Heu oder Stroh. Je trockener und stängeliger das Pressgut ist, umso höher sollte die Lagenanzahl eingestellt sein. Richtwerte für Pressgut Lagenanzahl Gras-Silage 2,0 - 2,5 Luzerne-Silage 2,0 - 2,5 2,5 - 3,5 282 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 283 Traktor stillsteht. Die Fahrgeschwindigkeit wird am Display angezeigt. Abladeautomatik aktivieren Nur bei IMPRESS PRO-Modellen. • Am Terminal in „Betriebsmodus“ (WORK) die Abladeautomatik einstellen. Nach dem Signal „Bindevorgang abgeschlossen“ wird die Heckklappe automatisch geöffnet, um den Ballen abzuladen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 283 8332_de.80V.0...
Seite 284: Pressarbeit Beginnen
Richtwerte für die Fahrgeschwindigkeit: ○ 6 - 10 km/h bei Gras-Silage oder Luzerne-Silage ○ 10 - 16 km/h bei Heu oder Stroh Bei einem gut vorbereiteten Schwad kann relativ geradlinig vorgefahren werden. 284 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 285 ► Das Einschwenken der Messer in die Schnittposition darf nur bei freiem Pressgu- teinzug erfolgen, um Materialschäden zu vermeiden. ► Die Messer einschwenken. Siehe "Messer einschwenken und ausschwenken " auf Sei- te 174. ► Die Pressarbeit kann fortgesetzt werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 285 8332_de.80V.0...
Seite 286 Das Stoppen der Bindeeinrichtung ist nur dann erforderlich, wenn keine ordentliche Bindung zustandekommt, weil z.B. die Übergabe des Bindemediums an den Pressenwalzen misslingt oder das Bindemedium während des Bindungsvorgangs zusammenläuft oder abreißt. 286 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 287 Antrieb zu stoppen. • Am CCI- oder Traktorterminal den Softkey drücken, um den Antrieb zu stoppen. Ballen abladen Öffnen der Heckklappe, Abladen des Ballens und Schließen der Heckklappe. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 287 8332_de.80V.0...
Seite 288 Softkey drücken, um die Heckklappe direkt zu öffnen. • IMPRESS PRO mit CCI- oder Traktorterminal: Am Terminal in „Betriebsmodus“ (WORK) den Softkey drücken, um die Heckklappe direkt zu öffnen. 288 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 289 Bei zu geringer Umwicklung des Ballens: ○ Die Lagenanzahl erhöhen. • Bei zu geringem Halt des Bindenetzes: ○ Die Bremskraft der Netzbremse erhöhen. • Bei zu straff gespanntem Bindenetz: ○ Die Bremskraft der Netzbremse verringern. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 289 8332_de.80V.0...
Seite 290: Ballen-Recycling
Die Messer sind beidseitig verwendbar und sollten für eine gleichmäßige Abnut- zung regelmäßig gewendet und mit ausgeschwenkten Messern getauscht werden. Die Maschine schmieren. Die Maschine reinigen. Siehe "Maschine reinigen " auf Seite 324. 290 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 291: Abkoppelung
► Die Maschine nur in leerem Zustand auf dem Stützfuß abstellen. ► Die Maschine auf ebenem, festem Boden abstellen. ► Bei weichem Boden die Standfläche des Stützfußes vergrößern, z.B. durch Unterlegen eines Holzbretts. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 291 8332_de.80V.0...
Seite 292: Feststellbremse Anziehen
Gefahr des Wegrollens der abgekoppelten Maschine bei nicht angezogener Feststell- bremse. ► Die Feststellbremse vor der Abkoppelung vom Traktor anziehen. ► Um eine ausreichende Bremswirkung sicherzustellen, beim Anziehen der Feststell- bremse darauf achten, dass der Seilzug straff gespannt ist. 292 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 293: Unterlegkeile Einlegen
Die Halterungen der Unterlegkeile sind an beiden Maschinenseiten montiert. Arbeitsanweisung ► Den Federbügel (1) leicht zurückziehen und den Unterlegkeil (2) entnehmen. ► Die Unterlegkeile vor und hinter den Rädern unterlegen und fest andrücken. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 293 8332_de.80V.0...
Seite 294: Druckluft-Bremsanlage Abkuppeln
Wegrollen gesichert. • Traktormotor abgestellt, Feststellbremse angezogen, Zündschlüssel abgezogen und verwahrt. Durchführung ► Maschine mittels Unterlegkeilen gegen Wegrollen sichern. ► Druckspeicher über das Entleerungsventil (1) am Notbremsventil entleeren. 294 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 295: Terminal Abmontieren
Den Stecker des Signalübertragungskabels aus der Steckdose für die Signalübertra- gung an der Maschine ziehen und die Schutzkappe der Steckdose schließen. ► In der Kabine den Stecker des Stromversorgungskabels aus der Netzsteckdose ziehen. ► Das Terminal abmontieren und verwahren. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 295 8332_de.80V.0...
Seite 296 Maschine ziehen und die Schutzkappe am Stecker schließen. ► Den Stecker des Stromversorgungskabels aus der Netzsteckdose ziehen. ► Das Terminal abmontieren und verwahren. ► Das ISOBUS-Kabel aus der Kabine führen und an der Mittelkonsole ablegen. 296 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 297: Cci 1200 Terminal Demontieren
Das Elektrokabel an der Mittelkonsole (1) ablegen. Hydraulikschläuche abstecken HINWEIS Die Reihenfolge der Abkoppelung einhalten, um den hydraulischen Restdruck abzu- leiten. ► Zuerst die Elektrokabel abstecken. ► Dann erst die Hydraulikleitungen abkuppeln. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 297 8332_de.80V.0...
Seite 298 Die Schutzkappen am Stecker und an der Muffe schließen. Die Muffe an der Mittelkonsole ablegen. Die Load Sensing-Steuerleitung abstecken. Den Stecker der Load Sensing-Steuerleitung entriegeln und aus der Muffe ziehen. 298 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 299: Gelenkwelle Abkuppeln
WARNUNG Die Gelenkwelle kann während des Betriebs heiß werden und Verbrennungen verur- sachen. ► Stark erwärmte Bauteile der Gelenkwelle nicht berühren. ► Schutzhandschuhe verwenden. i ... Traktorseite ii ... Maschinenseite Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 299 8332_de.80V.0...
Seite 300: Zugdeichsel Abkoppeln
Arbeitsanweisung ► Die Bolzensicherung (2) lösen und entfernen. ► Den Kuppelbolzen (1) entfernen. ► Den Traktor vorziehen. ► Die Diebstahlsicherung für die Zugöse anbringen und mit dem Vorhängeschloss ver- sperren. 300 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 301 ► Mit dem Stützfuß die Zugkugelkupplung anheben. ► Den Traktor vorziehen. ► Den Niederhalter verriegeln und sichern. ► Die Diebstahlsicherung für die Zugkugelkupplung anbringen und mit dem Vorhänge- schloss versperren. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 301 8332_de.80V.0...
Seite 302 Abkoppelung 302 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 303: Außerbetriebnahme
Netzmesser auf Schärfe und Beschädigung kontrollieren. ○ Stumpfes Messer schleifen und beschädigtes Messer wechseln. • Hydraulikschläuche kontrollieren. Siehe "Hydraulikschläuche kontrollieren " auf Sei- te 305. • Klemmkonsole der Netzbindung entspannen Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 303 8332_de.80V.0...
Seite 304: Qualität Langfristig Erhalten
Personen betreten werden kann. ► Persönliche Schutzausrüstung wie Schutzbrille und Handschuhe benutzen. ► Nach allen Arbeiten die Funktion von Sicherheits‑ und Schutzeinrichtungen kontrollie- ren und alle gelösten Schraubverbindungen auf festen Sitz prüfen. 304 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 305: Vor Jeder Saison
Eingangsgetriebe Öl wechseln Der erste Ölwechsel sollte nach 50 Betriebsstunden erfolgen, um eine lange Lebensdauer des Getriebes sicherzustellen. Später sollte das Getriebeöl nach jeweils 500 Betriebsstunden oder 1x jährlich gewechselt werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 305 8332_de.80V.0...
Seite 306: Bremshebelweg Kontrollieren
Das Getriebe mit Getriebeöl befüllen. ► Die Einfüllschraube schließen. ► Das Altöl entsorgen. Bremshebelweg kontrollieren Alle 500 Betriebsstunden Der Bremshebelweg der Bremszylinderstange solte 40 mm bis max. 45 mm betragen. Arbeitsmittel Rollmeter, Montagewerkzeug 306 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 307: Scherschraube Kontrollieren
Arbeitsanweisung ► Wartungsdeckel öffnen. ▷ Schraube lösen und entfernen ▷ Wartungsdeckel zur Seite drehen ► An der Scherkupplung (2) die Scherschraube fest anziehen. • Bei Defekt reißt die Scherschraube ab. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 307 8332_de.80V.0...
Seite 308 Vor jeder Saison ► Defekte Scherschraube austauschen. ► Wartungsdeckel positionieren und festschrauben. 308 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 309: Vor Jeder Fahrt
M18 x 1,5 280 Nm M20 x 1,5 380 Nm Warntafeln, Warndreiecke, Warnfolien kontrollieren / austauschen Symbolabbildung 1 = Warntafel 2 = Warnfolien (rot und gelb) 3 = Warndreieck (SMV-Emblem) Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 309 8332_de.80V.0...
Seite 310: Licht- Und Bremsanlage Prüfen
Verschleiß des Bremsbelags prüfen Kontrollieren sie die Stellung des Bremsbelagsanzeiger vor jeder Fahrt. Ist dieser bei gelös- ter Bremse waagrecht, dann kontrollieren sie die Dicke des Bremsbelages und wechseln die- sen. 310 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 311 Vor jeder Fahrt Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 311 8332_de.80V.0...
Seite 312: Schmierplan
Alle "X" Betriebsstunden 1x jährlich 100 ha Alle 100 Hektar Fett Öl Anzahl und Position der Schmiernippel (lll), (lV) Betriebsmittelkennzahl (siehe Betriebsmittelspezifikation) Menge des Beriebsmittels in Liter Anleitung des Herstellers beachten 312 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 313 Schmierplan Wickler / Ballenaufsteller Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 313 8332_de.80V.0...
Seite 314 Schmierplan IMPRESS 125 F IMPRESS F 314 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 315 Schmierplan IMPRESS 155V und IMPRESS 185 V Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 315 8332_de.80V.0...
Seite 316: Gelenkwelle Schmieren
Schmierplan Schmierplan Combi Gelenkwelle schmieren 316 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 317: Nach Jeder Saison
Nach jeder Saison Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 317 8332_de.80V.0...
Seite 318: Nach Bedarf
Riemenspannerventil auf Spannposition eingestellt ist. • Den rechten Seitenschutz öffnen. • Am Hydraulikblock der Riemenspanner den Ventilhebel 90° im Uhrzeigersinn drehen, um das Riemenspannerventil auf Spannposition einzustellen. • Den Seitenschutz schließen. 318 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 319: Pressriemen Entspannen Und Spannen (Power Control Und Cci)
Sperren sie die Heckklappenposition, indem sie den Bowdenzug am rechten, vorderen Eck der Maschine entspannen. Pressriemen spannen Die Pressriemen werden automatisch beim Schließen der Heckklappe gespannt, wenn das Riemenspannerventil auf Spannposition eingestellt ist. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 319 8332_de.80V.0...
Seite 320: Riemenausrichtung Einstellen
Druckverhältnisse in der Presskammer verursacht sein. Im Normalfall läuft der Pressriemen zur Mitte zurück. Riemenausrichtung kontrollieren Arbeitsanweisung Die Presskammer entleeren. Den Antrieb einige Minuten eingeschaltet lassen und den Lauf der Pressriemen be- obachten. 320 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 321 Beide Walzenlager leicht lösen und geringfügig verschieben. • Wenn der Pressriemen, von hinten gesehen, nach rechts verläuft, das rechte Lager nach hinten verschieben und das linke Lager nach vorne verschieben. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 321 8332_de.80V.0...
Seite 322: Hydraulikdruck Ablassen
Vor Instandhaltungs- oder Reparaturarbeiten am Hydrauliksystem muss der hydraulische Druck abgeleitet werden. Arbeitsanweisung ► Die Maschine auf ebener Fläche abstellen und gegen Wegrollen sichern. ► Die Pick-up absenken. Siehe "Pick-up absenken und anheben " auf Seite 174. 322 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 323 " auf Seite 297. ► Die Instandhaltungs- oder Reparaturarbeiten können durchgeführt werden. Hydrauliksystem für den Normalbetrieb vorbereiten Nach Abschluss der Instandhaltungs- oder Reparaturarbeiten muss das Hydrauliksystem für den Normalbetrieb vorbereitet werden. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 323 8332_de.80V.0...
Seite 324: Hydraulikfilter Wechseln
Die Filterglocke (3) nach unten abschrauben und das alte Filterelement entfernen. ► Die Filterglocke entleeren und reinigen. ► Das neue Filterlelement einsetzen und die Filterglocke aufschrauben und fest anziehen. ► Altöl und das alte Filterelement entsorgen. Maschine reinigen Maschine reinigen 324 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 325 Die Messer mit Druckluft und mit einer Bürste reinigen. Gummiwalzen der Bindeeinrichtung reinigen Arbeitsmittel Feuchtes Tuch Arbeitsanweisung ► Die Gummiwalzen der Bindeeinrichtung auf Verschmutzung kontrollieren. ► Anhaftungen mit einem feuchten Tuch entfernen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 325 8332_de.80V.0...
Seite 326 ► Vor dem Schließen der Heckklappe kontrollieren, dass sich keine zweite Person in der Presskammer befindet und ein gefahrloses Schließen möglich ist. ► Den Traktor starten. ► Die Heckklappe schließen. 326 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 327: Kette Der Zopfeinheit Spannen
Wenn die Kettenspannung der Zopfeinheit nachläßt, stellen sie die Kettenspan- nung manuell wieder her. ► Verkleidung öffnen ► Lockern dern beiden Schrauben (1). ► Einstellen der Kettenlänge über Gewindestange und Mutter (2). ► Festziehen der beiden Schrauben (2). Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 327 8332_de.80V.0...
Seite 328: Was Tun Wenn
Siehe "Schneidboden einschwenken und aus- schwenken" auf Seite 175. ► Den Hauptantrieb mit Leerlaufdrehzahl einschalten. ► Nach Behebung der Blockade den Schneidboden einschwenken. ► Das Schneidwerk einschwenken. ► Die Pressarbeit kann fortgesetzt werden. 328 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 329: Ausfall Der Steuerung - Notbetrieb
Der Hydraulikblock befindet sich an der rechten Maschinenseite unter dem Seitenschutz. Arbeitsanweisung ► Kontrollieren, dass die Notfunktion gefahrlos ausgeführt werden kann. ► Um die Notfunktion auszulösen, die Ventilschraube des Schaltventils Y03, Y10/Y10.1 oder Y20/Y20.1 hinein- bzw. herausdrehen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 329 8332_de.80V.0...
Seite 330 Schneidboden schließen 2 Messer ausschwenken Messer einschwenken Heckklappe schließen Heckklappe öffnen Knickdeichsel senken Knickdeichsel heben Folie enger Folie weiter Notfunktion Y32.1 Y 40 Y 41 Pick-up anheben Pick-up absenken Schneidboden öffnen 330 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 331 Die Abbildungen zeigen den Hydraulikblock der IMPRESS PRO-Modelle und das Wegeven- til. Der Hydraulikblock befindet sich an der rechten Maschinenseite unter dem Seitenschutz. Das Wegeventil ist an der rechten Maschinenseite angeordnet. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 331 8332_de.80V.0...
Seite 332: Zwei-Leiter Bremse: Lösen Der Notbremse (Im Gespann)
Entleerungsventil am Notbremsventil betätigen, um die Bremsen der Maschine zu lösen. ► Zusatzleitung und ABS Steckverbindung auf festen Sitz prüfen. Gegebenenfalls erneut einstecken. ► Alle Arbeitsschritte zur Inbetriebnahme durchführen. Siehe Kapitel "Inbetriebnahme" Das Gespann ist betriebsbereit. 332 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 333: Zwei-Leiter Bremse: Lösen Der Notbremse (Bei Abgekuppeltem Traktor)
► Den Maschinenbetrieb erst nach Fehlerbehebung fortsetzen. Bei Auftreten einer Störung wird am Terminal eine Alarmmeldung angezeigt. Die Alarmmel- dung wird automatisch abgeschaltet, sobald die Ursache für die Störung behoben wurde. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 333 8332_de.80V.0...
Seite 334: Servicemeldungen Select Control
Siehe "Serviceintervalle anzeigen und einstellen" auf Seite 80. HINWEIS Gefahr von Sachschäden! ► Es wird empfohlen, spätestens nach Anzeige der Servicemeldung die Fettschmierung bzw. den Ölwechsel gemäß Schmierplan durchzuführen, um Schäden an den Schmier- mittelverbrauchern zu vermeiden. 334 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 335: Alarmmeldungen Power Control / Cci Terminal
Falls der Fehler weiter besteht, wird am Terminal nach kurzer Zeit erneut die Alarmmel- dung angezeigt. • Um bis zum nächsten Neustart die Fehlerauswertung zu deaktivieren, den Softkey vier Sekunden gedrückt halten. • Um die Fehlerauswertung wieder zu aktivieren, erneut den Softkey drücken. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 335 8332_de.80V.0...
Seite 336: Liste Der Alarmmeldungen Für Power Control Und Isobus
Spannung am Modul prüfen CAN-IO Modul C, NO CAN-Modul angesteckt? Kabelbaum prüfen. connection Spannung am Modul prüfen Valve Y110 Wrap desk Ventil angesteckt? Spule vom Ventil prüfen. Y110 Spannung am Ventil prüfen 336 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 337 Sensor prüfen. Baler Lubrication press- Schmierdruck >200bar. Schmierleitung offen ure too high oder verstopft. Sensor prüfen. Combi Lubrication press- Schmierdruck <5bar. Schmierleitung offen ure too low oder verstopft. Sensor prüfen. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 337 8332_de.80V.0...
Seite 338 FIG") und Sensor prüfen. Sensor defekt? Sensor Analog B110 Sensor prüfen. Sensor defekt? B110 Wrapper table position Sensor Analog B63 Net Sensor prüfen. Sensor defekt? diameter CAN-KEYPAD Wrapper: Spannungsversorgung prüfen. Sensor de- NO CONNECTION fekt? 338 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 339 Kein Ballen auf dem Heber. Der Ballen steckt möglicherweise in der Kammer. Wrapper lifter not on top Übergabeheber nicht in oberster Position position Wrapper Step 5 noch nicht in Verwendung Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 339 8332_de.80V.0...
Seite 340 WRONG ISOBUS DRI- für internen Gebrauch VER implemented CAN 0 Bodybus Fehler am CAN Bus 0, Abschlusswiderstand prüfen, Verkabelung prüfen CAN 1 ISOBUS Fehler am CAN Bus 1, Abschlusswiderstand prüfen, Verkabelung prüfen 340 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 341 B66 pigtail unit opened Positionssensor wird nicht innerhalb 5 Sek. position not reached erreicht, Sensor defekt, richtig eingestellt? Valve Y67 clutch Ventil angesteckt? Spule vom Ventil prüfen. Spannung am Ventil prüfen Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 341 8332_de.80V.0...
Seite 342: Schaltpläne
Ventil 1 Schneidboden -Y10 Ventil 2 Schneidboden -Y10.1 Ventil 1 Messerbalken -Y20 Ventil 2 Messerbalken -Y20.1 EDBV Druckventil -Y50 F: Heckklappe V: Riemenspanner Riemen spannen -X81 Anschluss Kabelbaum Netzbremse -Y63 342 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 343 Schaltpläne Bezeichnung Netzmotor -M62 Linear Motor Versorgung -M60.1 Relais Netzmotor -K62 Linear Motor Steuerung -M60 Anschluss Terminal -X03 Linear Motor Steuerung -M60 Anschluss Option -X3a Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 343 8332_de.80V.0...
Seite 344 2.50 mm² Schwarz 1-967616-1 -X102 2.50 mm² Schwarz -B82 PE/8 2.50 mm² Grün/Gelb 0.5-WH 99 6501 000 08 -X3a 0.5-WH 5VDC 0.5-WH Power+ 2.5-RD 12V_Sens 1-967616-1 2.5-RD 2.5-BU 1.0-OR RUSTV-07-B 344 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 345 C8/24 1.0-OR -Y20.1 211PC249S0033 Buchse Y20/Y21 1.0-OR 1.0-OR JPT 2 Polig Buchse -Y50 1.0-OR 1.0-OR JPT 2 Polig Buchse -X81 1.0-OR 1.0-OR JPT 2 Polig Buchse C2/24 1.0-OR 211PC249S0033 Buchse Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 345 8332_de.80V.0...
Seite 346 1.5-BN 211PC249S0033 Buchse -M60.1 Power+ 2.5-RD 2.5-BU DTP06-2S -K62 Power+ 2.5-RD 1.5-BN 2.5-BU M62-B 1.5-OR Socket Bottom view Wasserdichter Relaisockel 9Pol -X1B C3/24 1.0-OR 211PC249S0033 Buchse Power+ 2.5-RD 2.5-BU DT06-4S 346 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 347 CAN H 0.75-YE CAN L 0.75-GR DT06-4S CAN L C5/24 0.75-GR 211PC249S0033 Buchse CAN H B4/24 0.75-YE -X3a CAN L 0.75-GR CAN H 0.75-YE RUSTV-07-B CAN L C5/24 0.75-GR 211PC249S0033 Buchse Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 347 8332_de.80V.0...
Seite 348: Kabelbaum Sc 120
CAN L -X1L -X3:6, -X2L:1 DT06-4S CAN H -X1H -X3:7, -X2H:1 12V_Sens -X100 -X20:1, -X3:1 Power+ -X101 -X10:1, -X3:2 -X102 -X3:3, -X34:1 -X103 -X30:1, -X3:PE 1150 mm 650 mm 200 mm 348 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 349: Elektroschaltplan Isobus - Ausgänge Ventile Und Motoren
Anschluss X4 F: Heckklappe geschlossen links V: B52 Durchmesser rechts V: B53 Durchmesser links Futtermittelzusatz -X05 Anschluss ISOBUS -X10 Anschluss Arbeitslicht -X70 Riemen entspannen -X81 Hauptventil P-A -Y01 Hauptventil P-B -Y02 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 349 8332_de.80V.0...
Seite 350 -X3a +12V Power 2.5-RD Pot frei 1 2.5-BU R3/30 2.5-RD Output K1 PWR GND 1.0-OR R3/85 ECU PWR 1.0-OR 0.75-OR R3/86 Pot frei 2 2.5-BU R3/87 ECU PWR 2.5-RD R3/87A 350 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 351 Pot frei 2 -A1:R3/87 -X05:2 Pot frei 2 /3.A8 /5.A1 M62 PWR -A1:R2/87 /3.A8 +12V light -A1:8 /3.A8 +12V Sensor -SP10.1:1 /3.A8 -X70 -P82 -M60 -M60.1 -M62 -Y63 -Y01 -Y02 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 351 8332_de.80V.0...
Seite 352 Y81/82/83 -SP59 -X81:1, -X1:180, -X1:159 -Y03 -Y10 -Y10.1 -Y20 -Y20.1 -Y50 -X81 -Y80 -Y80.1 -X05 -X2:209, -X2:235, -R1:2 CAN 0L -SP0L1 -SP0H1 CAN 0H -X2:222, -X2:248, -R1:1 120 Ω -M60 352 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 353 -U20 Gewebeband 750 mm 100 mm 50 mm 800 mm -B82 1-967616-1 -B82 -B80 200 mm 1-967616-1 -B80 150 mm -SP59 Y81/82/83 -X81 -X81:1, -X1:180, -X1:159 200 mm -Y50 -B50 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 353 8332_de.80V.0...
Seite 354: Kabelbaum Impress F - Digital In/Out
Kabelbaum IMPRESS V - Digital IN/OUT Zusatz-Kabelbäume für IMPRESS V-Modelle - Ultraschallsensoren B52 und B53 und Rie- men-Entspannventile Y81, Y82 und Y83. Versionsbezeichnung Zeichnungsname Zeichnungsnr. Baler_VARIO_V1_03 KABELBAUM IMPRESS VHarness overview 487.584 354 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 355 Kabelplan Ultraschallsensoren Bezeichnung Ultraschallsensor Durchmesser rechts -B52 Ultraschallsensor Durchmesser Links -B53 Anschluss Kabelbaum Anschluss Kabelbaum -X81 Riemen entspannen Ventil 1 -Y81 Riemen entspannen Ventil 2 -Y82 Riemen entspannen Ventil 3 -Y83 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 355 8332_de.80V.0...
Seite 356 JPT 2 Polig Buchse -Y82 -X81 1.0-OR 1.0-OR GND Y81 GND Y81 1.0-OR 1.0-OR JPT 2 Polig Buchse JPT 2 polig Stecker -Y83 1.0-OR GND Y81 1.0-OR JPT 2 Polig Buchse 356 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 357: Kabelbaum Impress Fixkammer
Schaltpläne 2600 mm Schrumpfschlauch *5/5 3400 mm 282107-1 100 mm Kabelbaum IMPRESS FIXKAMMER Basis-Kabelbaum der IMPRESS-FIXKAMMER Modelle Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 357 8332_de.80V.0...
Seite 358: Kabel Und Abschlüsse
Schaltpläne Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum IMPRESS FIX_a Kabelbaum IMPRESS FIX 487.585 Bezeichnung Anschluss Kabelbaume Heckklappe geschlossen links -B81 Kabel und Abschlüsse CAN Bus Abschluss Bezeichnung CAN Bus Abschluss 358 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 359: Kabelbaum Impress Profi Optionen
Kabelbaum IMPRESS PROFI Optionen Optionale Kabelbäume für die IMPRESS PROFI Modelle Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum TTC PR Option knife_MB01 Kabelbaum TTC PR Optione 487.755 knife Bezeichnung Messergruppe A aktiv -B30 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 359 8332_de.80V.0...
Seite 360 -B30:2, -B31:2, -B32:2, -B33:2, - Y30:2, -Y30.1:2, -Y32.1:2, -Y32:2, -X10:2 -SP3 -SP4 -Y30:1, -Y30.1:1, -X10:7 -X10:8, -Y32:1, -Y32.1:1 -B30 -B30 -B31 -B31 -B32 -B32 -B33 -B33 -Y30 -Y30.1 -Y32 -Y32.1 360 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 361: Kabelbaum Impress Optionen
Kabelbaum IMPRES Opt basic 487.747 KD_MB00 Grund-Optionen Bezeichnung Anschluss CAN I/O -X1A Versorgung Eingang Versorgung Ausgang -X3A Kabelbaum Messergruppe -X10 Kabelbaum Folienbindung Zopfer -X11 Ventil Knickdeichsel -Y40 Ventil Knickdeichsel -Y41 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 361 8332_de.80V.0...
Seite 362 -X3:3, -X3a:3, -X1A:A1, -X1A:A8 -SP20 GND 2 -X3:5, -X3a:5, -X1A:B7, -X1A:B6, -Y40:2, -Y41:2, -X10:2, - -SP21 +12V Sensor -X10:1, -X11:1, -X1A:C6 100 mm 800 mm 650 mm 130 mm -X11 -X10 HDSC 2112302-1 362 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 363 -B90:3, -B91:3, -B92:3, -M90:2, -K64:6, -X20:1 -X21 GND 1 GND 1 -X20 -X3:4, -X3a:4, -X21:1 Power 1+ -X11 -X10 -B90:1, -B91:1, -B92:1, -K64:2, -X10:1 -X3:2, -X3a:2, -X11:1 Power 1+ -B90 -B91 -B92 -M90 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 363 8332_de.80V.0...
Seite 364: Isobus Jobcontroller-Anschlüsse
-B90:1, -B91:1, -B92:1, -K64:2, -X10:1 3120 mm 200 mm DT06-4S -M90 400 mm 250 mm -B90 -B91 -B92 ISOBUS Jobcontroller-Anschlüsse Anschlüsse und Schnittstellen des ISOBUS Jobcontrollers. Versionsbezeichnung Zeichnungsname Zeichnungsnr. ISO Jobcontroller IMPRESS 495.673 364 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 365: Terminal-Anschlüsse
Abschlussschaltung Masse 1,0 mm CAN1_H CAN-High-Signal (Controller Area Network) 1,0 mm CAN1_L CAN-Low-Signal 1,0 mm Terminal-Anschlüsse Anschlüsse und Schnittstellen. Select Control Terminal Versionsbezeichnung Zeichnungsname Zeichnungsnr. Select Control SC 120 611C1000 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 365 8332_de.80V.0...
Seite 366 Netzstecker 3-polig, Ansicht von außen CAN-PWR Schnittstellenkabel Kabellänge 3,0 m Leitungsanzahl und Kabelquerschnitt 2 x 2,5 + 4 x 0,5 mm CAN-PWR Schnittstellenstecker 7-polig, Ansicht von außen Absicherung Traktorsteckdose Si FK1 20 Ampere 366 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 367 CAN-Low-Signal (Controller Area Network) 0,5 mm CAN-High-Signal 0,5 mm Select Control Leiterplatte Versionsbezeichnung Zeichnungsname Zeichnungsnr. Select Control SC 120 Leiterplatte 611C1000 Ansicht von der Lötseite: Bezeichnung CAN-PWR Schnittstellenkabel Verbindungsklemmen WAGO 222-413 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 367 8332_de.80V.0...
Seite 368 12 Volt-Sensorsignal PWR GND Stromversorgung Masse CAN-L CAN-Low-Signal CAN-H CAN-High-Signal Power Control Terminal Versionsbezeichnung Zeichnungsname Zeichnungsnr. Power Control Bezeichnung CAN-PWR Schnittstellenkabel Kabellänge 2,0 m CAN-PWR Schnittstellenstecker 9-polig, Ansicht von außen 368 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 369 CCI Terminal Die Schnittstellenleiste befindet sich an der Rückseite des Terminals. Bezeichnung CAN1-IN-Stecker 8-polig CAN1-OUT-Stecker 8-polig 2 x RS232-Buchse 12-polig, Signalsteckdose gem. ISO 11786 Video-Buchse 8-polig LlN-Buchse 4-polig USB-Buchse, Host 2.0 Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 369 8332_de.80V.0...
Seite 370 ISO 11786 „Zapfwellendrehzahl“ ISO 11786 „Hubwerkposition“ ISO 11786 „Wheel Speed“ Fahrtrichtung ISO 11786 „Ground Speed“ RS232-1 TxD (Senden) RS232-1 RxD (Empfangen) Zündungssignal (Klemme 15) RS232-2 TxD (Senden) RS232-2 RxD (Empfangen) 370 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 371: Farbcode-Tabelle
Farbcodes elektrischer Leiter gem. DIN 47002. Farbcode-Tabelle DIN 47002 Farbe DIN 47002 Farbe DIN 47002 Farbe schwarz grün rosa braun bleu türkis violett gnge grün-gelb orange grau wsgn weiß-grüm gelb weiß Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 371 8332_de.80V.0...
Seite 372: Betriebsmitteltabelle
Netzrolle Impulse Bindeeinrichtung Position Netzrollen Position Netzspannung Schlittenposition Impulse Schlitten Endlage innen Schlitten Endlage außen Schnurrolle / Impulse 1 Schnurrolle Impulse 2 Heckklappe Öffnungswinkel Heckklappe geschlossen links Heckklappe geschlossen rechts 372 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 373 LED Scheinwerfer EIN S110 NOT-AUS links S111 NOT-AUS rechts S122 Sicherheitsbügel Wickelarm X112 Ballen auf Wickeltisch CAN-IO Modul CAN-IO Modul CAN-IO Modul POWER - CAN POWER - CAN VARIO / FIX Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 373 8332_de.80V.0...
Seite 374 Ventil 1 Wickelarm Y121 Ventil 2 Wickelarm Y130 Ventil 1 Abschneidhebel Y130.1 Ventil 2 Abschneidhebel Y132 Abschneidehebel schwimm Y134 Tischband halbe Geschwindigkeit Y135 Wickelarm reduzierte Geschwindigkeit Y140 Folienmagazin Y150 Ballenaufsteller 374 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 375: Hydraulik-Schaltpläne
Hydraulik-Schaltpläne Schaltpläne der IMPRESS-Modelle F Master Hydraulikschaltplan IMPRESS V Schneidboden Pick-up Riemenspanner Heckklappe Netzbindung Steuerblock: Heckklappe / Riemenspanner Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 375 8332_de.80V.0...
Seite 376: Hydraulikschaltplan Impress F Master
Hydraulik-Schaltpläne Einfachwirkender Anschluss Doppeltwirkender Anschluss Rücklauf Hydraulikschaltplan IMPRESS F Master Schneidboden Schneidwerk Pick-up Heckklappe Netzbindung doppeltwirkender Anschluss doppeltwirkender Anschluss Rücklauf 376 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 377: Hydraulikschaltplan Impress V Master
Hydraulik-Schaltpläne Hydraulikschaltplan IMPRESS V Master Schneidboden Schneidwerk PIckup Riemenspanner Heckklappe Steuerblock Vorwahl: Heckklappe, Riemenspanner Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 377 8332_de.80V.0...
Seite 378: Hydraulikschaltplan Impress F Pro
Hydraulik-Schaltpläne Rücklauf Doppeltwirkendes Steuergerät: Heckklappe, Riemenspanner Doppeltwirkendes Steurergerät: Schneidboden, Schneidwerk, Pick-up Steuerblock Vorwahl: Schneidboden, Schneidwerk, Pick-up Hydraulikschaltplan IMPRESS F Pro Schneidboden 378 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 379 Hydraulik-Schaltpläne Schneidwerk Pick-up Heckklappe Netzbindung / Folienbindung Hydraulikmotor Zopfeinheit Messervorwahl B Messervorwahl A Knickdeichsel nick10 Load sensing Power beyond Rücklauf Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 379 8332_de.80V.0...
Seite 380: Hydraulikschaltplan Impress V Pro
Hydraulik-Schaltpläne Hydraulikschaltplan IMPRESS V Pro Schneidboden Schneidwerk Pick-up Riemenspanner Heckklappe Netz- und Folienbindung Rücklauf Power Beyond Leitung 380 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 381 Hydraulik-Schaltpläne Load Sensing Knickdeichsel Messervorwahl A Messervorwahl B Hydraulikmotor Zopfeinheit Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 381 8332_de.80V.0...
Seite 382: Supplement Zur Betriebsanleitung Usa / Canada
Für Maschinen die in USA / CANADA betrieben werden, ist ein Umrüstsatz mit Warnbild- zeichen (für die Anpassung an lokal gültige Vorschriften) wahlweise in englisch oder fran- zösisch bei PÖTTINGER erhältlich! Siehe auch "Supplement zur Betriebsanleitung für Nordamerika". 382 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 383 Supplement zur Betriebsanleitung USA / CANADA Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 383 8332_de.80V.0...
Seite 384 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 384 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 385 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 385 8332_de.80V.0...
Seite 386 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 386 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 387 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 387 8332_de.80V.0...
Seite 388 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 388 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 389 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen V MASTER V PRO Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 389 8332_de.80V.0...
Seite 390 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 390 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 391: Sicheres Schleppen Von Lasten
Wenn das gezogene Gerät nur über ein Bremssystem mit einer Steuerleitung verfügt, fahren Sie nicht schneller als 40 km/h (25 mph) und ziehen Sie keine Lasten, die das 1,5-Fache des Traktorgewichts überschreiten. Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO | 391 8332_de.80V.0...
Seite 392 über eine ausreichende Bremsleistung für die gezogene Last ver- fügen. Seien Sie beim Schleppen von Lasten bei ungünstigen Bodenverhältnissen, beim Wenden und an Steigungen besonders vorsichtig. 392 | Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO 8332_de.80V.0...
Seite 393 PÖTTINGER Service-Stützpunkte Österreich PÖTTINGER Landtechnik GmbH Industriegelände 1 A-4710 Grieskirchen Telefon +43 7248 600-0 Fax +43 7248 600-2513 info@poettinger.at Deutschland Süd PÖTTINGER Deutschland GmbH Servicecenter Deutschland Süd Justus-von-Liebig-Str. 6 D-86899 Landsberg am Lech Telefon +49 8191 9299-0 Fax +49 8191 59656 landsberg@poettinger.at Deutschland Nord PÖTTINGER Deutschland GmbH...
Seite 394 Polska PÖTTINGER Polska sp.z.o.o ul. Skawinska 22 61333 Poznan Telefon +48 618700555 info@poettinger.pl United Kingdom Alois POTTINGER UK Ltd. St. Marks Road 15 NN18AN Corby Telefon +44 1536 272220 Fax +44 1536 206220 info.uk@pottingeruk.co.uk Ireland POETTINGER Ireland Ltd. Glenaleamy, Powerstown Road E91 D326 Clonmel/Co.
Seite 395 Fax +7 495 646 89 16 info.ru@poettinger.ru Canada POETTINGER Canada Inc. 460 Rue Robinson Sud J2G 7N6 Granby/QC Telefon +1 450 372 5595 Fax +1 866 417 1683 info@poettinger.ca United States POETTINGER US, Inc. 393 Pilot drive 46383 Valparaiso/IN Telefon +1 219 510 5534 Fax +1 219 707 5412 info@poettinger.us Australia...
Seite 396 Telefon +46 7063 83133 info@poettinger.dk Schweiz PÖTTINGER AG Mellingerstrasse 11 5413 Birmenstorf Telefon +41 56 201 41 60 info@poettinger.ch Slowakei A.PÖTTINGER Slovakia s.r.o. Hollého 46 909 01 Skalica 8332_de.80V.0...
Seite 397 PÖTTINGER Service-Partner Weltweit steht Ihnen ein bestens ausgebautes Netz an Service-Fachhändlern zur Verfügung. Diese räumliche Nähe garantiert eine schnelle Versorgung mit Ersatzteilen und ermöglicht eine optimale Produktübergabe und Einstellung der Maschine durch fachkundiges Personal. Unsere Service-Leistungen: • Kompetenz durch regelmäßige Schulungen für fachkundiges Personal. •...
Seite 398 8332_de.80V.0...

Diese Anleitung auch für:

Impress 3190 v pro8332

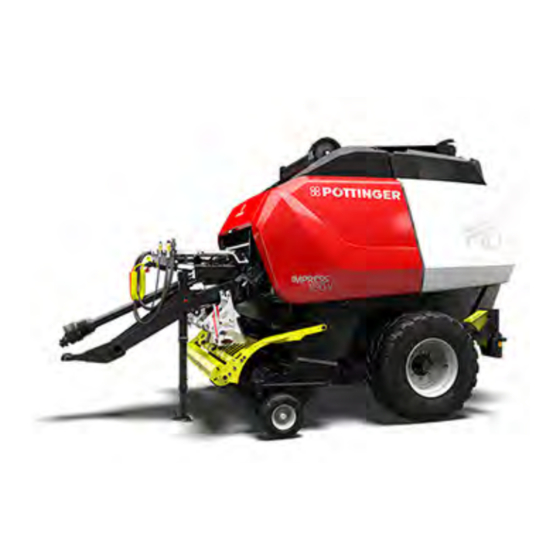

Pottinger IMPRESS 3190 V MASTER Originalbetriebsanleitung

Quicklinks

Verwandte Anleitungen für Pottinger IMPRESS 3190 V MASTER

Inhaltszusammenfassung für Pottinger IMPRESS 3190 V MASTER
