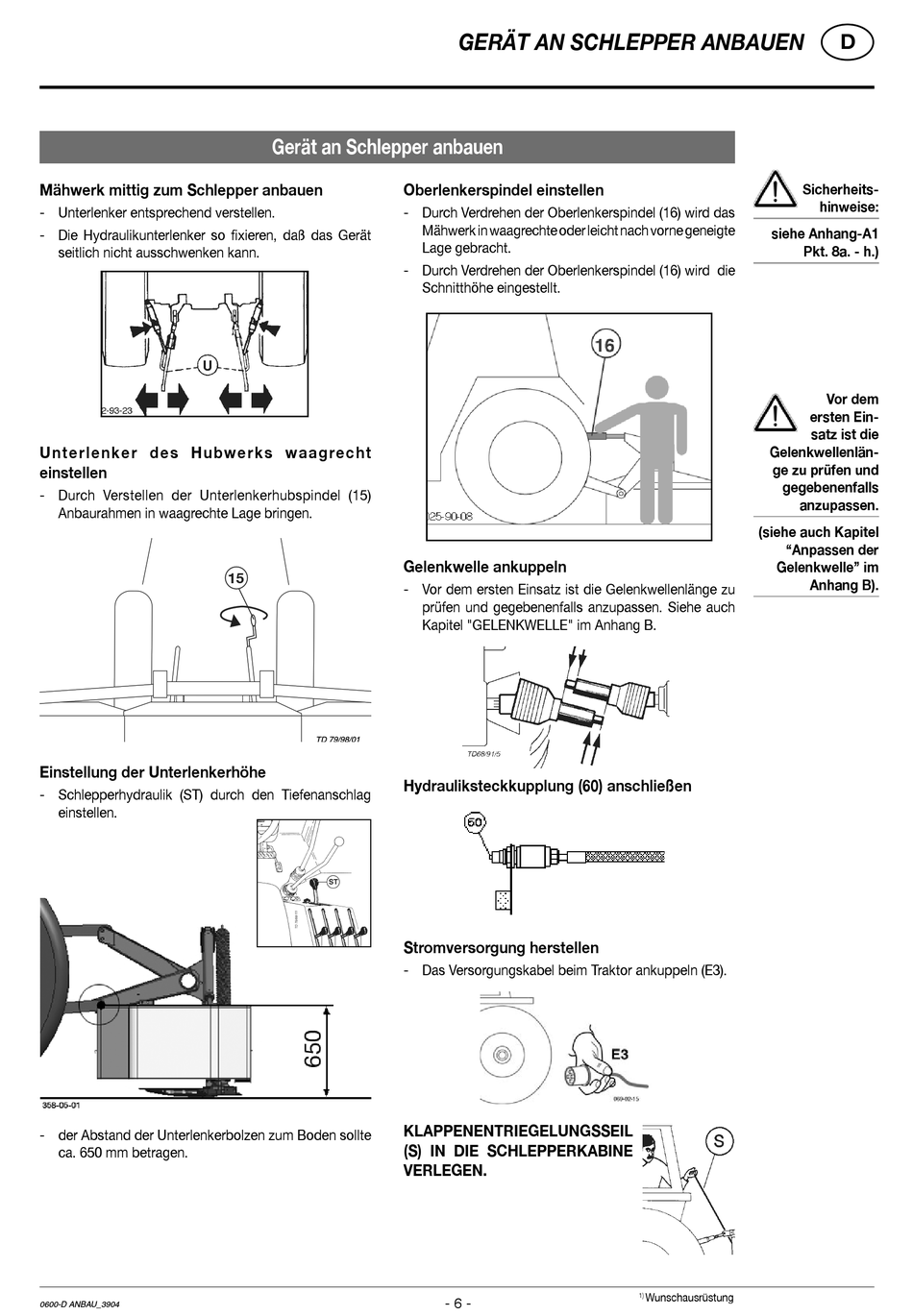

Mähwerk mittig zum Schlepper anbauen
- Unterlenker entsprechend verstellen.
- Die Hydraulikunterlenker so fixieren, daß das Gerät
seitlich nicht ausschwenken kann.
Unterlenker des Hubwerks waagrecht
einstellen
- Durch Verstellen der Unterlenkerhubspindel (15)
Anbaurahmen in waagrechte Lage bringen.
Einstellung der Unterlenker höhe
- Schlepperhydraulik (ST) durch den Tiefenanschlag
einstellen.
- der Abstand der Unterlenkerbolzen zum Boden sollte
ca. 650 mm betragen.
0600-D ANBAU_3904
Gerät an Schlepper anbauen
15
TD 79/98/01
GERÄT AN SCHLEPPER ANBAUEN
Oberlenkerspindel einstellen
- Durch Verdrehen der Oberlenkerspindel (16) wird das
Mähwerk in waagrechte oder leicht nach vorne geneigte
Lage gebracht.
- Durch Verdrehen der Oberlenkerspindel (16) wird die
Schnitthöhe eingestellt.
Gelenkwelle ankuppeln
- Vor dem ersten Einsatz ist die Gelenkwellenlänge zu
prüfen und gegebenenfalls anzupassen. Siehe auch
Kapitel "GELENKWELLE" im Anhang B.
Hydrauliksteckkupplung (60) an schließen
Stromversorgung herstellen
- Das Versorgungskabel beim Traktor ankuppeln (E3).
KLAPPENENTRIEGELUNGSSEIL
(S) IN DIE SCHLEPPERKABINE
VERLEGEN.
- 6 -
Sicherheits-
siehe Anhang-A1
Pkt. 8a. - h.)
ersten Ein-
satz ist die
Gelenkwellenlän-
ge zu prüfen und
gegebenenfalls
anzupassen.
(siehe auch Kapitel
"Anpassen der
Gelenkwelle" im
Anhang B).
1)
Wunschausrüstung
D
hinweise:
Vor dem
