Federzinken; Zinkenarme; Wartung - Pottinger TOP 800 multitast Betriebsanleitung

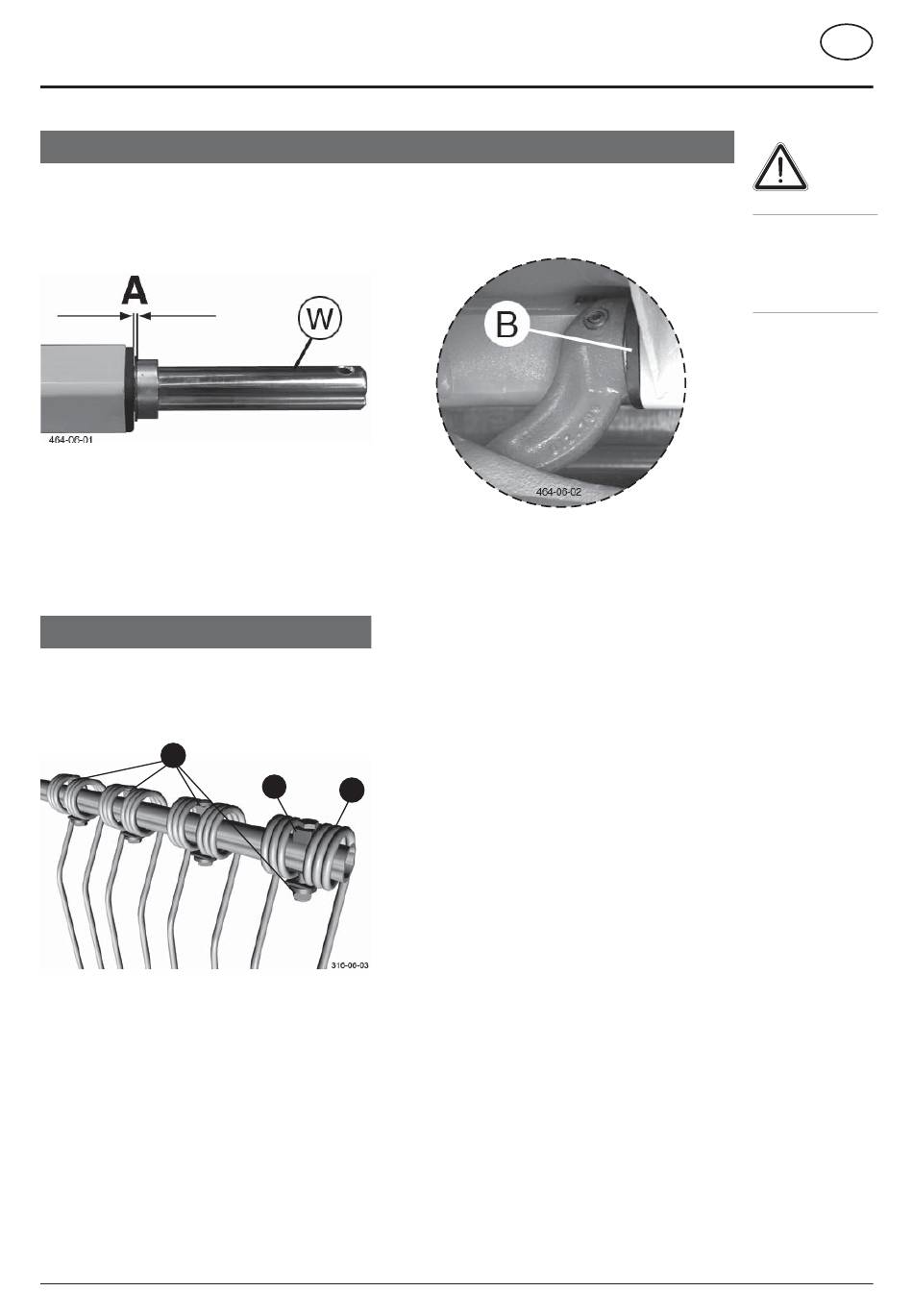

• Der Abstand (A) sollte im Normalbetrieb ca. 1 mm
betragen. Wird das Spiel der Welle (W) größer kann
es mit Unterlagscheiben korrigiert werden.

Federzinken

• Die Befestigungsschrauben (S) der Federzinken nach
den ersten 10 Betriebsstunden überprüfen und bei
Bedarf nachziehen. (Drehmoment: 100 Nm)
S
Bei den äußeren Zinken (ZA) wird zusätzlich ein
Unterlegstück (U) montiert.
- es werden längere Schrauben benötigt (80 mm)
- die Schrauben werden dabei mit dem Kopf nach
oben montiert.
* gilt für Eurotop 421A / 421N / 461N / 601 / 691 / 771 / 881
0600_D-Zinkenarmwartung_2611

Zinkenarme

• Ist der Abstand (A) größer als 4 mm so sind die
Buchsen (B) an der Innenseite der Zinkenarme zu
wechseln. Ansonsten können Folgeschäden an der
Maschine entstehen.
U
ZA
- 19 -

WARTUNG

D
Achtung!
Abstand (A)
der Welle (W)
mindestens
1x jährlich
kontrollieren!
