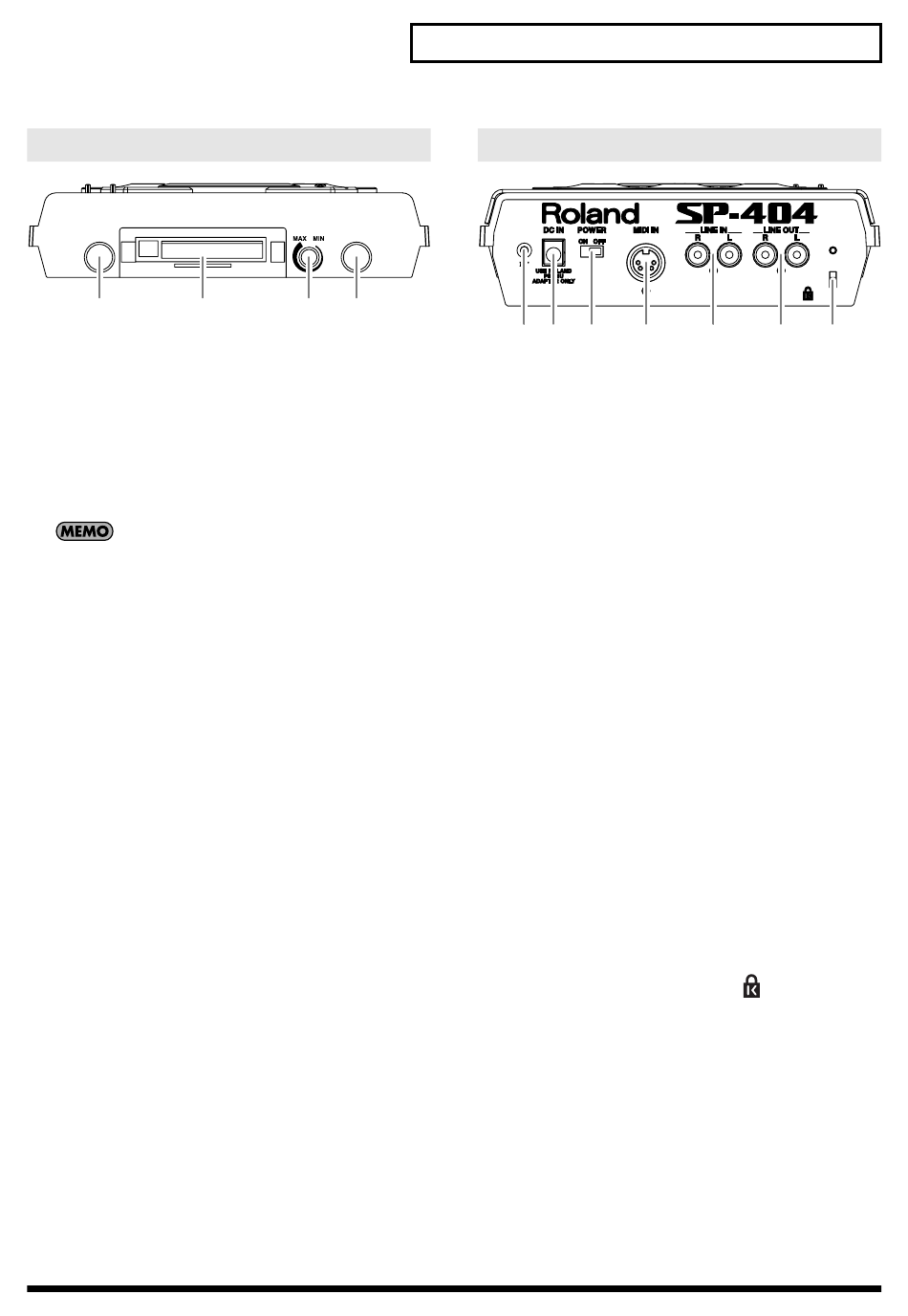

Die Vorderseite
1
2
1.
PHONES-Buchse
Hier kann ein Stereokopfhörer angeschlossen werden. Das Für
den Kopfhörer ausgegebene Signal entspricht dem der LINE
OUT-Buchsen (S. 10).
2.
MEMORY CARD Slot
In diesen Kartenschacht kann eine CompactFlash-Karte
eingesteckt werden. Sie können dann Samples auf den Bänken
C–J aufnehmen bzw. die internen Samples auf die Karte
übertragen (S. 11, S. 38).
Ab Werk ist der Kartenschacht mit einer Abdeckung versehen
(S. 11).
3.
MIC LEVEL-Regler
Bestimmt die Lautstärke des Mikrofon-Sounds (entweder das
des interne Mikrofons oder das des an der MIC IN-Buchse
angeschlossenen Mikrofons).
4.
MIC IN-Buchse
Hier können Sie ein Mikrofon anschließen (S. 10).
3
4
Die Rückseite
1 2
3
4
1.
Der Erdungs-Anschluss
Wenn sich die Oberfläche des Gehäuses rauh anfühlt, liegt
dieses eventuell an einer minimalen statischen Aufladung.
Diese ist absolut harmlos. Sie können diese statische Aufladung
ableiten, indem Sie den Erdungs-Anschluss des SP-404 mit
einem externen geerdeten Objekt verbinden.
Verbinden Sie den Erdungs-Anschluss des SP-404 niemals mit:
• einer Wasserleitung (Risiko eines Kurzschlusses)
• einer Gasleitung (Gefahr einer Explosion oder eines Feuers)
• einer Telefonleitung oder einem Blitzableiter (Gefahr durch
Stromschläge bei Einschlagen eines Blitzes).
Befragen Sie im Zweifel einen qualifizierten Techniker Ihres
Roland-Vertragspartners.
2.
DC IN-Buchse
Hier wird der Netzadapter angeschlossen (S. 10).
3.
POWER-Schalter
Schaltet den SP-404 ein bzw. aus (S. 10).
4.
MIDI IN-Anschluss
Sie können die Samples des SP-404 über MIDI spielen.
Verbinden Sie MIDI OUT des Steuer-Instrumentes mit MIDI IN
des SP-404 (S. 41).
5.
LINE IN-Buchsen (L/R)
An diese Buchsen können Sie z.B. einen CD-Player anschließen
und Sounds aufnehmen (S. 10).
6.
LINE OUT-Buchsen (L/R)
Über diese Buchsen wird das Audiosignal des SP-404
ausgegeben. Verbinden Sie diese Buchsen mit den
Eingangsbuchsen Ihres Verstärker-Systems (S. 10)
7.
Micro Saver-Sicherheitsvorrichtung (
Hier können Sie eine "Micro Saver"-Sicherheitskette
anschließen. Diese dient als Diebstahlschutz. Nähere
Informationen finden Sie im Internet unter http://
www.kensington.com/.
Vorbereitungen
5
6
7
)
9
