Die Bedienoberfläche und Anschlüsse
Um das OCTA-CAPTURE mit einem Rechner verwenden zu können, müssen Sie den Treiber installieren.
(Siehe S. 14)

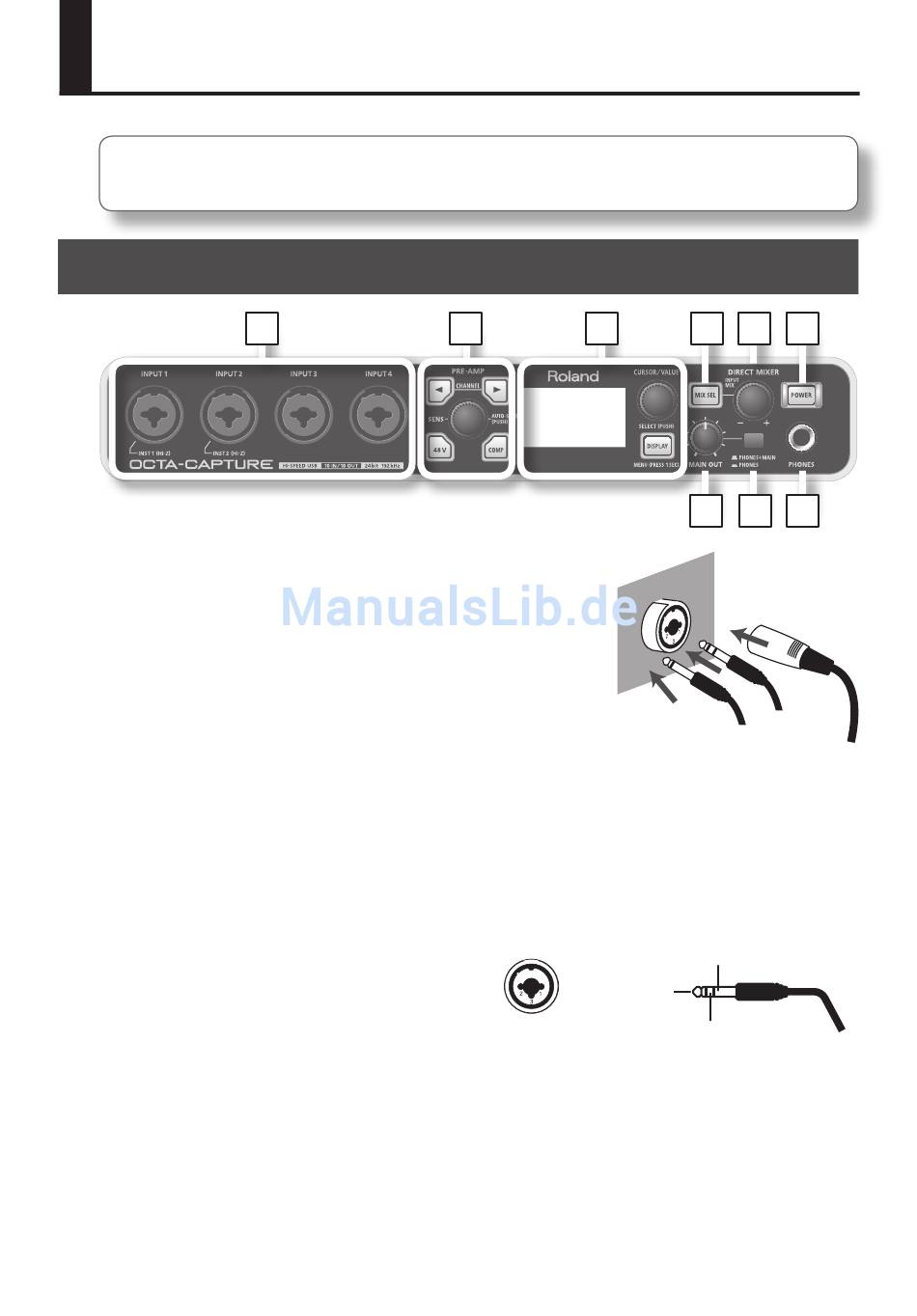

Die Vorderseite
1. Combo Input-Buchsen (INPUT 1–4)
Dieses sind analoge Audioeingänge mit Mikrofon-Vorverstärkern
(Mic Preamps). Sie können entweder XLR- oder Klinkenkabel
verwenden sowie zwischen "symmetrisch" oder "unsymmetrisch"
entscheiden.
XLR:
Klinke
Für die Klinkenbuchsen der Eingänge 1 und 2 können Sie die Eingangsimpedanz umschalten:
"Hi-Z" für eine E-Gitarre bzw. "Lo-Z" für andere Geräte (S. 36).
* Die Eingänge 3 und 4 sind auf niedrige Impedanz (Lo-Z) fest voreingestellt .
Bei Verwendung von XLR-Kabeln steht eine 48 V Phantomspeisung für Kondensator-Mikrofone zur
Verfügung. Sie müssen in diesem Fall die Phantomspeisung aktiv einschalten (S. 36).
* Dieses Gerät besitzt für die symme-
922 edit
trischen Anschlüsse die rechts gezeigte
Pin-Belegung . Stellen Sie sicher,
dass die externen Geräte die gleiche
Pin-Belegung besitzen .
10
1
-56–-6 dBu
-46–+4 dBu
2
1: GND
2: HOT
HOT (TIP)
3: COLD
3
4
5
7
8
Klinke
(unsymmetrisch)
(symmetrisch)
GND (SLEEVE)
COLD (RING)
6
9
XLR
Klinke
