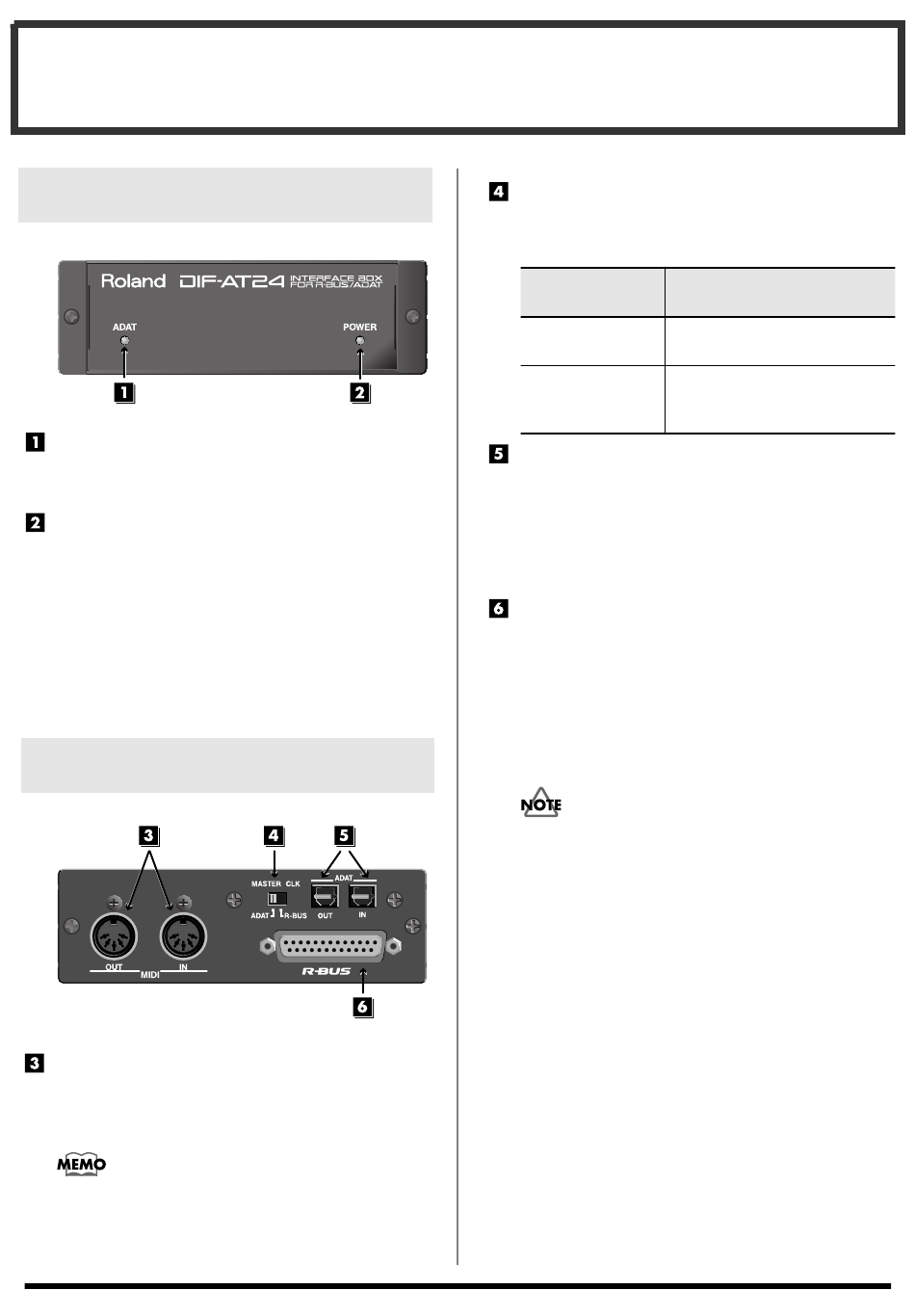

Vorder- und Rückseite
Vorderseite
ADAT-Anzeige
Dies Anzeige-LED leuchtet bei am ADAT
IN-Anschluss anliegendem Signal.
POWER-Anzeige
Die Power-Anzeige leuchtet rot, wenn das via R-
BUS verkabelte R-Bus-Gerät eingeschaltet ist.
Damit wird die korrekte Stromversorgung des
DIF-AT24 indiziert.
* Das DIF-AT24 erhält die notwendige Stromversorgung via
R-BUS-Anschluss.
Rückseite
MIDI IN/OUT-Buchsen
Diese werden hauptsächlich für die MTC-
Synchronisation herangezogen.
Die über die MIDI OUT-Buchse übertragenen Daten werden
von den Einstellungen des angeschlossenen R-BUS-Gerätes
bestimmt.
6
MASTER CLK (Master Clock) Schalter
Bestimmt die Master Clock (Sampling Clock) für
die Synchronisation.
MASTER CLK
Einstellung
Das R-BUS-Gerät liefert die
[R-BUS]
Master Clock.
Das an ADAT OUT/IN ange-
schlossene Gerät liefert die
[ADAT]
Master Clock
ADAT OUT/IN Anschlüsse
Diese optischen Anschlüsse stellen das „ADAT
Digital Interface" dar.
Damit lassen sich acht digitale Audio-Signale
zwischen dem DIF-AT24 und einem ADAT-
kompatiblen Gerät übertragen.
R-BUS-Anschluss
Überträgt gleichzeitig acht digitale Eingangs-
signale und acht digitale Ausgangssignale
zwischen DIF-AT24 und einem R-BUS-Gerät
und die jeweiligen Synchronisations-Signale
* Das DIF-AT24 erhält die notwendige Stromversorgung via
R-BUS-Anschluss.
• Schließen Sie nur R-BUS-Geräte an den R-BUS-
Anschluss an. Obwohl SCSI-, RS-232C-, oder Parallel-
Interface die gleiche Form besitzen, sind diese inkompatibel
zum R-Bus. Falls Sie diese trotzdem einsetzen, können
Beschädigungen und/oder Fehlfunktionen auftreten. Für
den Anschluss ist ausschließlich ein spezielles R-BUS-
Kabel heranzuziehen.
• Bevor Sie eine R-BUS-Verbindung vornehmen oder
unterbrechen, ist das entsprechenden R-BUS-Gerät
auszuschalten. Andernfalls arbeitet das R-Bus-Gerät nicht
mehr korrekt und es können Beschädigungen des DIF-
AT24 oder des externen R-BUS-Gerätes auftreten.
• Die Spezeifikationen von "R-BUS" sind identisch mit
denen von RMDB2 und RMDB II. Sie können alle Geräte
mit "RMDB2"- oder "RMDB II"-Anschlüssen einestzen
• R-BUS (RMDB2) mit dem älteren RMDB nicht
kompatibel.
Master Clock Gerät
