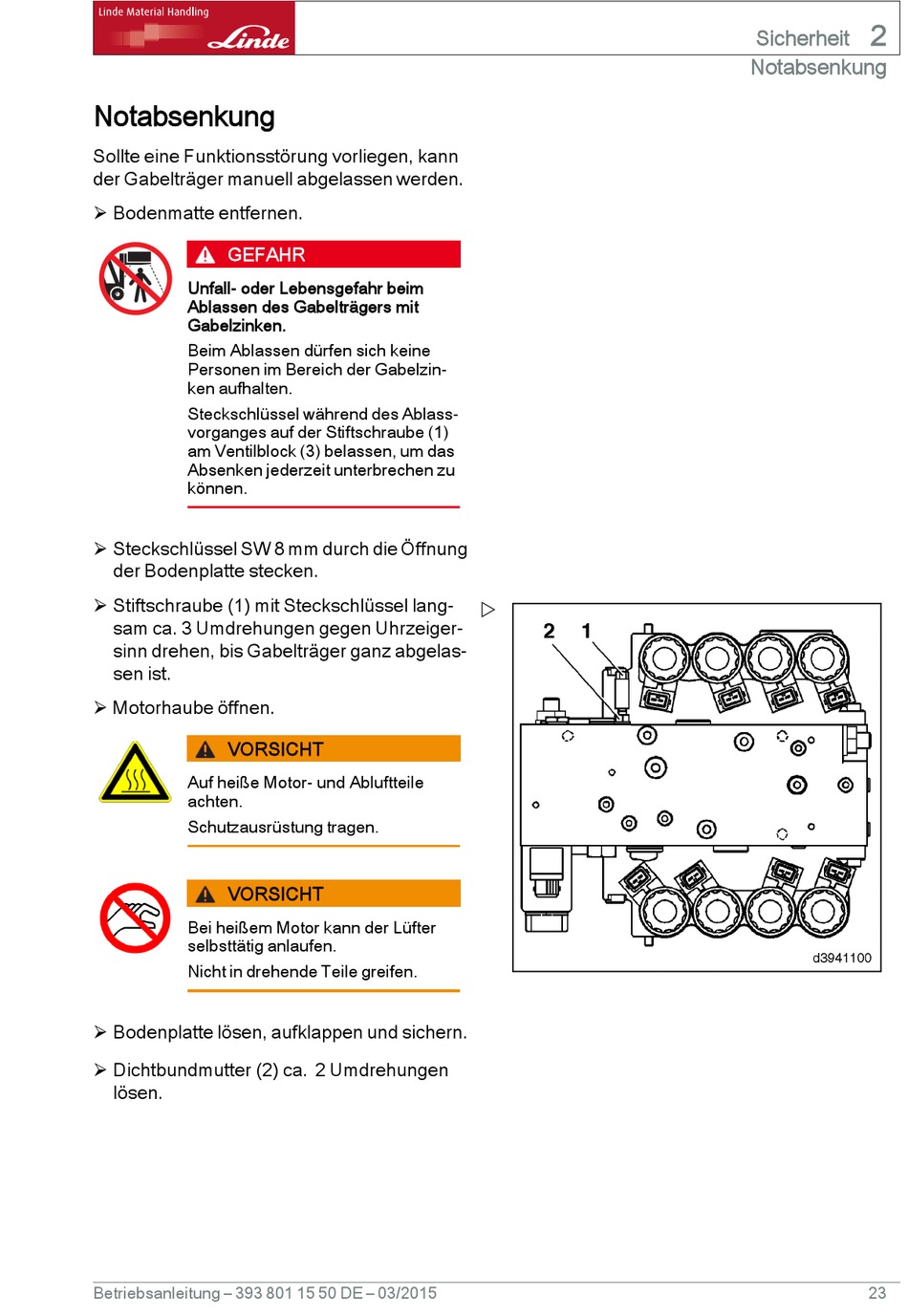

Notabsenkung - Linde H30T-02 Originalbetriebsanleitung

Notabsenkung

Sollte eine Funktionsstörung vorliegen, kann
der Gabelträger manuell abgelassen werden.
 Bodenmatte entfernen.
GEFAHR
Unfall- oder Lebensgefahr beim
Ablassen des Gabelträgers mit
Gabelzinken.
Beim Ablassen dürfen sich keine
Personen im Bereich der Gabelzin-
ken aufhalten.
Steckschlüssel während des Ablass-
vorganges auf der Stiftschraube (1)
am Ventilblock (3) belassen, um das
Absenken jederzeit unterbrechen zu
können.
 Steckschlüssel SW 8 mm durch die Öffnung
der Bodenplatte stecken.
 Stiftschraube (1) mit Steckschlüssel lang-
sam ca. 3 Umdrehungen gegen Uhrzeiger-
sinn drehen, bis Gabelträger ganz abgelas-
sen ist.
 Motorhaube öffnen.
VORSICHT
Auf heiße Motor- und Abluftteile
achten.
Schutzausrüstung tragen.
VORSICHT
Bei heißem Motor kann der Lüfter
selbsttätig anlaufen.
Nicht in drehende Teile greifen.
 Bodenplatte lösen, aufklappen und sichern.
 Dichtbundmutter (2) ca. 2 Umdrehungen
lösen.
Betriebsanleitung – 393 801 15 50 DE – 03/2015
2
Sicherheit
Notabsenkung
23
