9.1
Webserver
Der Webserver ist eine sehr interessante Funktion, wenn der Benutzer über ein lokales Netzwerk verfügt, an das humiFog Mul-
tizone angebunden werden kann. Der physische Anschluss an das lokale Netzwerk erfolgt über den RJ45-Ethernet-Port der
Steuerung des Befeuchters und ein Standard-Ethernet-Kabel (Kategorie 5). Der integrierte Webserver der c.pCO-Steuerung von
humiFog Multizone ermöglicht die Einstellung und Überwachung der wichtigsten Geräteparameter direkt von einem vernetz-
ten PC, Tablet oder Smartphone aus. Öffnet man einen Internetbrowser, kann die Verbindung mit dem Befeuchter über das
lokale Netzwerk mittels IP-Adresse von humiFog Multizone erfolgen. Es kann auf den Webserver jedes Geräts (Steuerung), aus
dem das System besteht, zugegriffen werden. Je nach Systemkonfiguration ist der Zugriff auf Folgendes möglich:
• Webserver der Steuerung der Pumpenstation
• Webserver der Steuerung jedes Zonenschaltschranks (falls vorhanden)
Hinweis: Beim Zugriff auf den Webserver der Pumpenstation können Informationen über das gesamte System abgerufen wer-
den; auf dem Webserver des Zonenschaltschranks können dagegen nur Informationen über die jeweilige Zone abgerufen werden.
9.1.1 Verbindung zum lokalen Netzwerk
Der Anschluss an das Netzwerk erfolgt über ein Ethernet-Kabel. Daher ist es möglich, die Verbindung von zwei verschiedenen

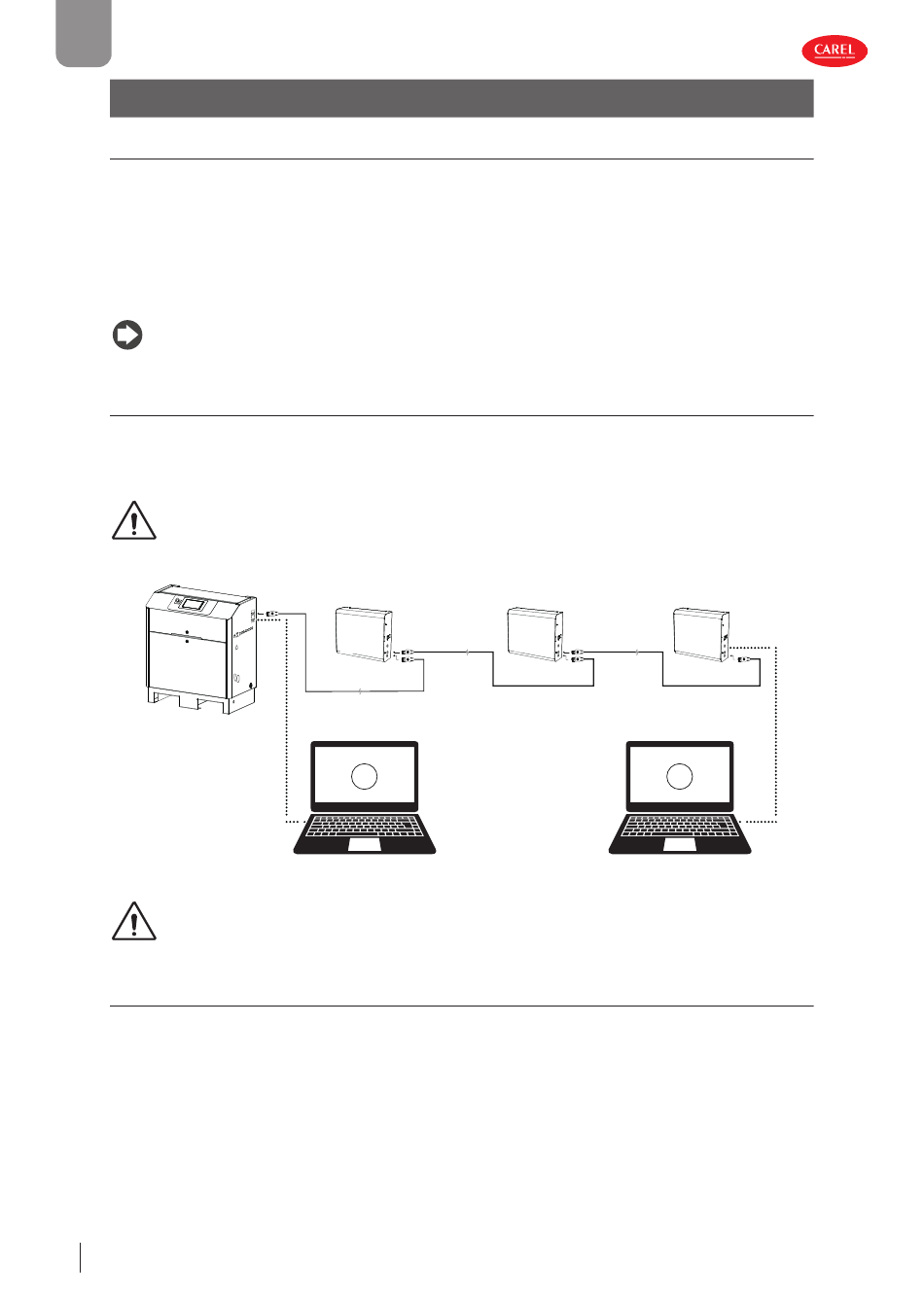

Positionen aus herzustellen (siehe Fig. 9.a):
• freier Port auf der Pumpenstation (1 - Fig. 9.a)
• freier Port auf dem letzten Zonenschaltschrank des Netzwerks (2 - Fig. 9.a)
VORSICHT: Die maximal zulässige Länge einer Ethernet-Verbindung zwischen zwei Geräten beträgt 100 m (für größere
Entfernungen müssen Switches verwendet werden, Code KITSE08000).
Fig. 9.a
VORSICHT: Die Zonennummer wird zugewiesen, wenn das Netzwerk bereits verdrahtet ist, sodass die letzte Zone in
der Netzwerktopologie nicht unbedingt diejenige mit der höchsten Zonennummer ist.
9.1.2 IP-Adresse und Netzwerkkonfiguration
Die IP-Adresse ist ein numerischer Code, der Modems, Computer, Smartphones und alle an ein Netzwerk angeschlossenen Gerä-
te identifiziert, damit sie miteinander kommunizieren können. In der Regel sind die IP-Adressen mehrerer Geräte, die an dasselbe
Netz angeschlossen sind, bis auf wenige Ziffern miteinander identisch.
BEISPIEL:
• 192.168.1.1 Gerät #1 mit dem Netzwerk verbunden
• 192.168.1.2 Gerät #2 mit demselben Netz verbunden
• 192.168.1.11 Gerät #3 mit demselben Netz verbunden
Die IP-Adresse des humiFog-Multizone-Geräts wird angezeigt:
• im Schnellmenü INFO (siehe Abs. 4.5.1)
• (Pumpenstation) E. Einstellungen › a. System › f. BMS › d. Portkonfiguration › Maske Eafd01
• (Zonenschaltschrank) E. Einstellungen › f. BMS › Maske Ef06
54
9. KONNEKTIVITÄT
Zonenschalt-
Quadro
schrank 1
di zona
1
1
Zonenschalt-
Zonenschalt-
Quadro
Quadro
schrank 2
schrank 12
di zona
di zona
2
2
humiFog +0300115ML rel. 1.0 - 07.09.2022
12
