GER
8.3
Pumpe
Das Menü „Pumpe" ist nur auf dem humiFog-Multizone-Bedienteil der Pumpenstation aktiv.
In diesem Untermenü können der manuelle Pumpenbetrieb aktiviert und die entsprechenden Parameter eingestellt werden.
humiFog Multizone (Pumpenstation)
• Betreten Sie das Menü E. Einstellungen (siehe Abs. 8.1).
• Wählen Sie b. Pumpe und bestätigen Sie die Wahl mit der Taste
• Wählen Sie a. Manueller Modus und bestätigen Sie Ihre Wahl mit

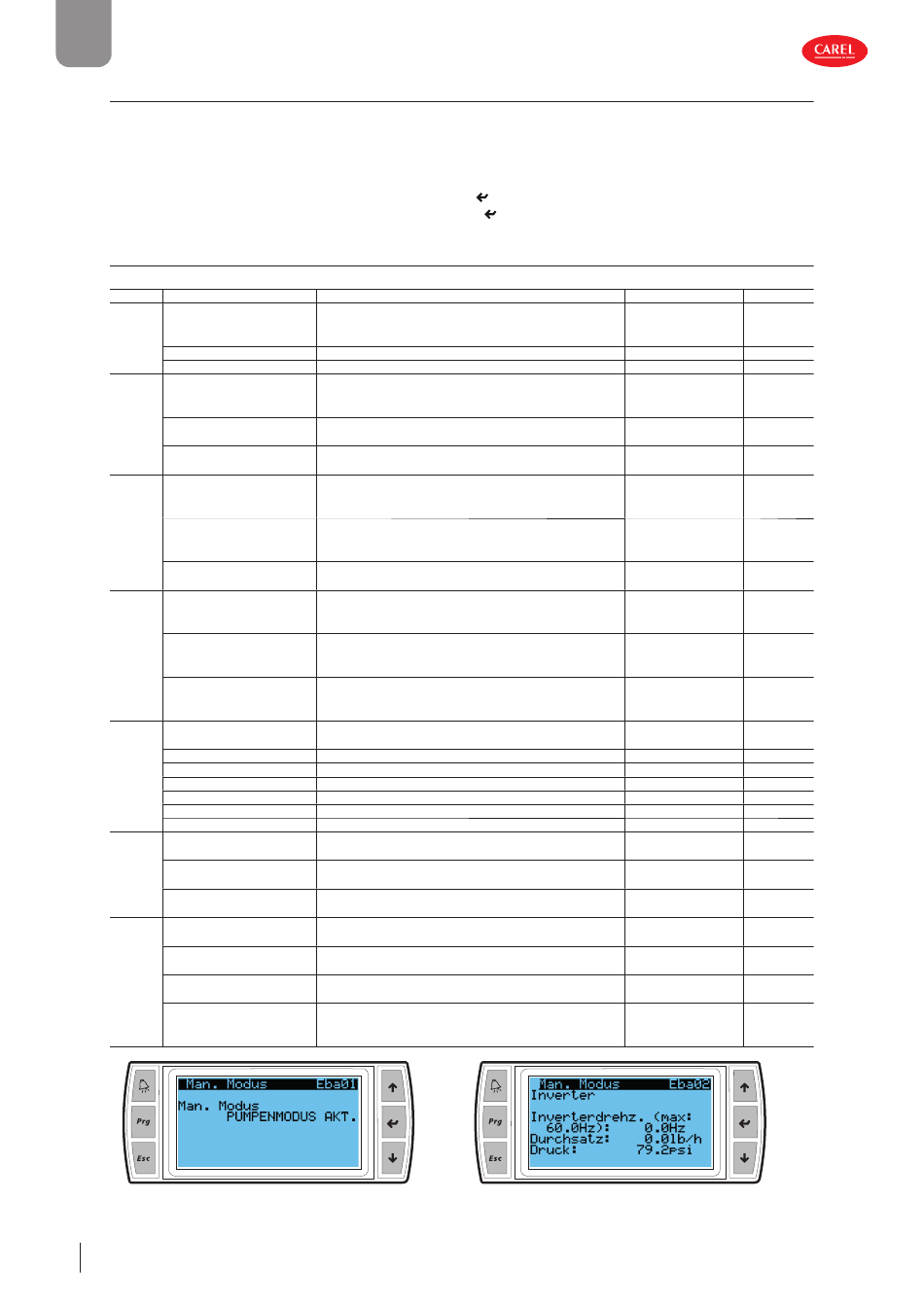

8.3.1 Manueller Modus
Index
Display-Anzeige
Eba01
Man. Modus
Eba02
Inverterdrehzahl
Durchsatz
Druck
Eba03
Pumpenstation
Zulaufventil (FV)
Abschlämm. (DVB)
Eba04
Pumpenstation
Abschlämm. Leitung (NOL)
Lüftung (NOV)
Eba05
Alarm (AL)
Ausgang NO7 (PUMP)
Rack An/Aus (ZONE)
Eba06
ID1 HP
ID2 HT
ID3 PEN
ID4 ROAL
ID5 WL
ID8 VFD-MB
Eba07
Bypass-Konfiguration
Füllen vor Kalibration
aktivieren
Füllzeit (min) Bypass-Kalib-
ration
Eba08
Bypass-Kalibr. starten
Druck
Durchsatz
Befehle Zulaufventil NC
Zone 1
Eba01
42
.
Beschreibung
Aktiviert/deaktiviert die manuelle Pumpensteuerung
Aktiviert/deaktiviert die Steuerung des Inverters im manuel-
len Betriebsmodus durch Eingabe eines Frequenzsollwerts
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Visualisiert die Pumpenleistung
Visualisiert den Ausgangsdruck der Pumpe
Manuelle Steuerung der Zulauf- und Abschlämmfunktionen
der Pumpenstation (nur aktiv, wenn die Pumpe im manuellen
Modus arbeitet)
Aktiviert/deaktiviert das Zulaufventil der Pumpenstation
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Aktiviert/deaktiviert das Abschlämmventil der Pumpenstation
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Manuelle Steuerung der Abschlämmfunktionen der Leitung
und Lüftung (nur aktiv, wenn die Pumpe im manuellen Modus
arbeitet)
Aktiviert/deaktiviert das Abschlämmventil der Pumpen-Zo-
nen-Leitung (nur aktiv, wenn die Pumpe im manuellen Modus
arbeitet)
Aktiviert/deaktiviert das Lüftungsventil
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Aktiviert/deaktiviert den digitalen Alarmausgang
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Aktiviert/deaktiviert den digitalen Pumpenausgang
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Aktiviert/deaktiviert den digitalen Zonenausgang
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Zeigt den digitalen Eingangswert der Pumpe an
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Hochdruckschalter
Wasserthermostat
Freigabe der Wasserproduktion
Status der Umkehrosmoseanlage
Status des Überflutungssensors
Status des Inverters
Stellt die Bypass-Kalibrierungsparameter ein
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Aktiviert/deaktiviert das Füllen vor der Bypass-Kalibrierung
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Stellt die Füllzeit ein (nur aktiv, wenn „Füllen vor Kalibration"
aktiviert ist)
Startet das Bypass-Kalibrierverfahren
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Visualisiert den Messwert des Ausgangsdruck
(nur aktiv, wenn „Bypass-Kalibr. starten" aktiviert ist)
Visualisiert den Messwert des aktuellen Durchsatzes
(nur aktiv, wenn „Bypass-Kalibr. starten" aktiviert ist)
Steuert die Zulaufventile der Stufen der Zone 1 an
(nur aktiv, wenn „Bypass-Kalibr. starten" aktiviert ist)
Eba02
, um in die Parameterkonfiguration zu gelangen.
Bereich
Ja/Nein
0÷[Max. Frequenz] Hz 0 Hz
Geschlossen (0V)
Offen (24V)
Geschlossen (24V)
Offen (0V)
Geschlossen (24V)
Offen (0V)
Geschlossen (24V)
Offen (0V)
Auto
Geschlossen (24V)
Offen (0V)
Auto
Geschlossen (24V)
Offen (0V)
Auto
Geschlossen (24V)
Offen (0V)
Ja/Nein
1÷60 min
Ja/Nein
Auto
Geschlossen (24V)
Offen (0V)
Wrkst.
Nein
Auto
Auto
Auto
Ja
1 min
Nein
Auto
humiFog +0300115ML rel. 1.0 - 07.09.2022
