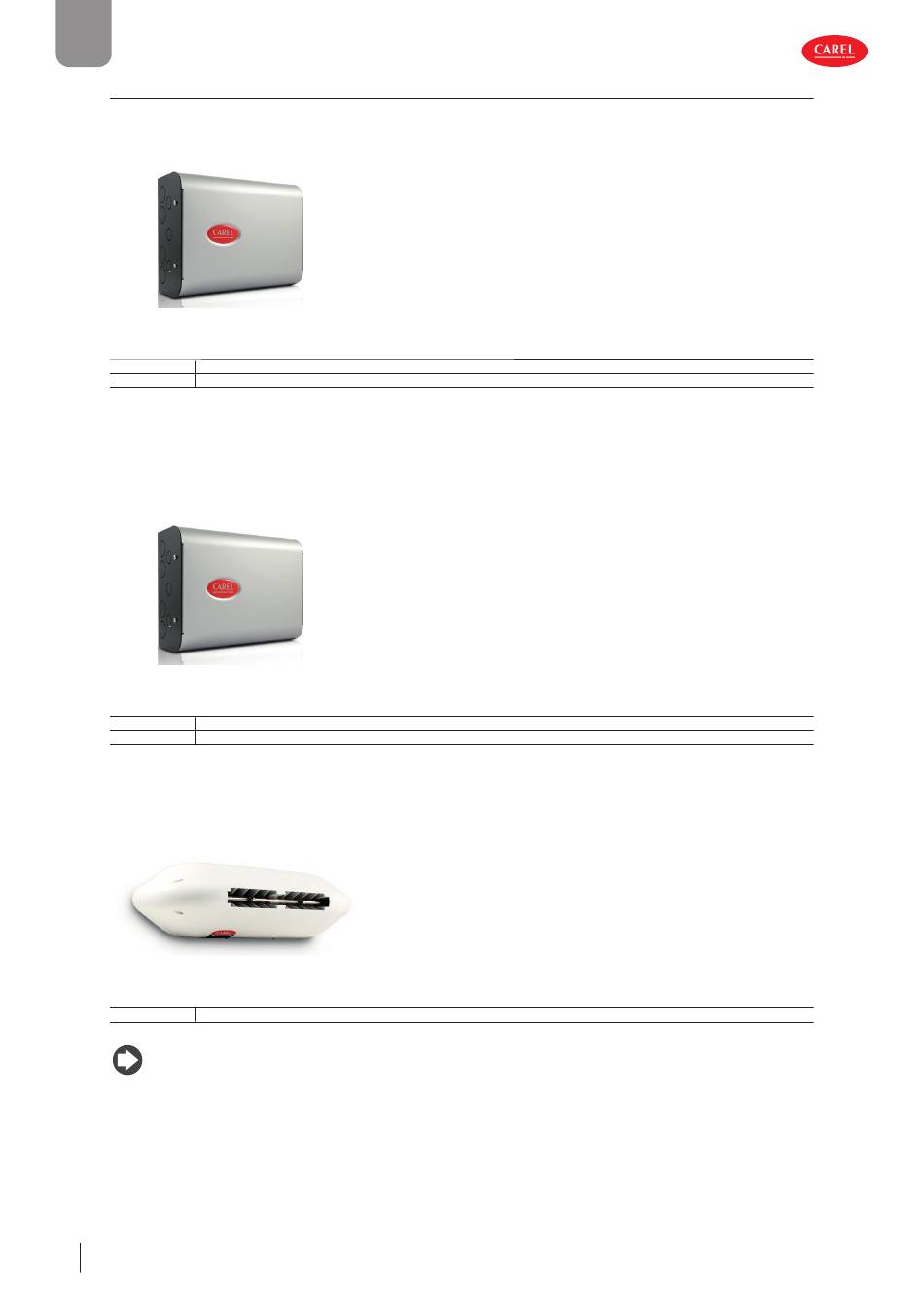

4.4.1 Raumbefeuchtung
Hydraulische Direct-Box
Hydraulikschrank für den Anschluss der Pumpenstation an die Gebläse zwecks Raumbefeuchtung. Enthält druckbeaufschlagte
Elektroventile für 1/2 Wasserleitungen (Zone/Stufe). Siehe Betriebsanleitung, Code +050001828.
Fig. 4.g
Bez.
Beschreibung
UAKDLASV10
Hydraulische Direct-Box für die Ansteuerung von 1 Zone/Stufe
UAKDLASV20
Hydraulische Direct-Box für die Ansteuerung von 2 Zonen/Stufen
Elektrische Direct-Box
Schaltschrank für den Anschluss der Pumpenstation an die Gebläse zwecks Raumbefeuchtung. Empfängt die Befehle an das
Zulauf- und Abschlämmventil (1 oder 2 Zonen/Stufen), die er an die hydraulische Direct-Box zur Aktivierung der Ventile sendet.
Steuert gleichzeitig die Gebläselüfter an, die nur dann aktiviert werden, wenn eine Befeuchtungsanforderung vorliegt.
Siehe Betriebsanleitung, Code +050001828.
Fig. 4.h
Bez.
Beschreibung
UAKDLAEL10
Elektrische Direct-Box für die Ansteuerung von 1 Zone/Stufe
UAKDLAEL20
Elektrische Direct-Box für die Ansteuerung von 2 Zonen/Stufen
Gebläse
Die Gebläse werden direkt in dem zu befeuchtenden und zu kühlenden Raum positioniert. Sie unterscheiden sich im Durchsatz
und in der Sprührichtung. Der Anschluss an die Pumpenstation erfolgt über die Zubehörteile der hydraulischen Direct-Box und
der elektrischen Direct-Box. Siehe Betriebsanleitung, Code +050001852.
Fig. 4.i
Bez.
Beschreibung
DLA0****00
Gebläse 2 Düsen 1.45 l/h 230 V/ 50 Hz frontseitige Zerstäubung
Hinweis:
• X: 2/4/8 = 2/4/8 Düsen
• P: D/U = Versorgung 230V - 50 Hz/120V bei 60 Hz
• T: F/B = frontseitige/frontseitige und rückseitige Zerstäubung
• Y: 0/1/2 = 1.45/2.80/4.00 l/h.
14
Tab. 4.f
Tab. 4.g
Tab. 4.h
