Installation und Montage
4.6.1
Belegung
Versorgungsspannung +24 V
GND Versorgungs-/Signalmasse
Analogausgang Kanal 1
Analogausgang Kanal 2
Kabelschirm Sensor 2
(Direkte Verbindung zu Hutschiene)

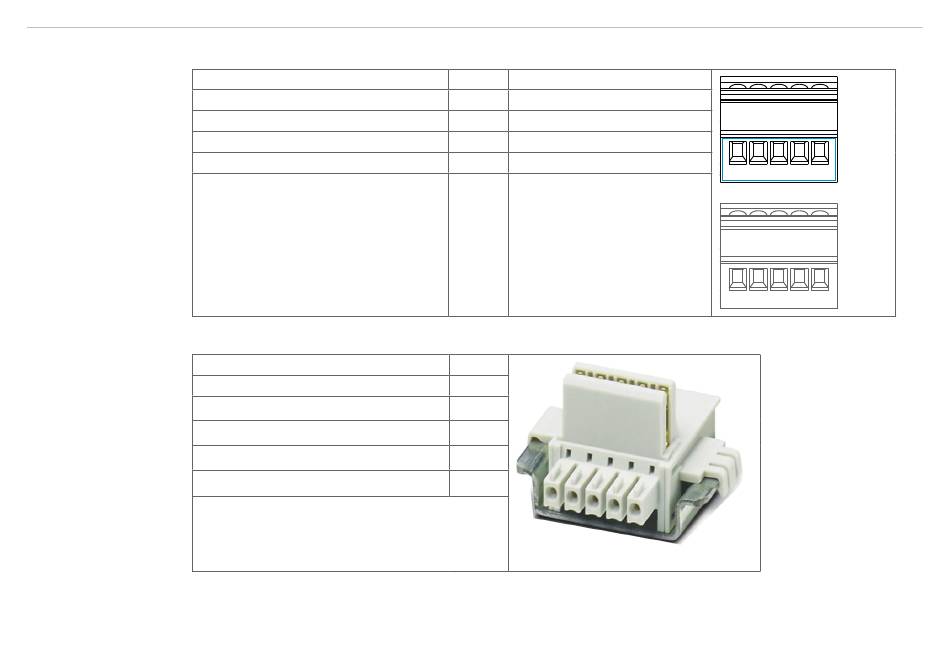

Abb. 40 Tabelle zur Anschlussbelegung Versorgung und Analogausgang
Belegung
Versorgungsspannung +24 V
Masse 0 V
RS485 A
RS485 B
Sync-Signal
ME22,5 TBUS 1,5/4P1S KMGY
(Phoenix: 2201732)
Passender Gegenstecker dazu: MCVR 1.5/5-
ST-3.81 (Phoenix: 1827156)
Abb. 41 Tabelle zur Anschlussbelegung Hutschienen-Busverbinder
induSENSOR DTD / MSC7xxx

Versorgung und Signal

Pin X1 Farbe (Kabel: PC7400-6/4)
1 Weiß
2 Braun
3 Gelb
4 Grün
5 -
Pin
1
2
3
4
5
1 2
3 4 5
X1
5 4 3 2 1
X2-2
5 4 3 2 1
