Installation und Montage
4.5.1
Sensor 1
X2-2
Sensor 2

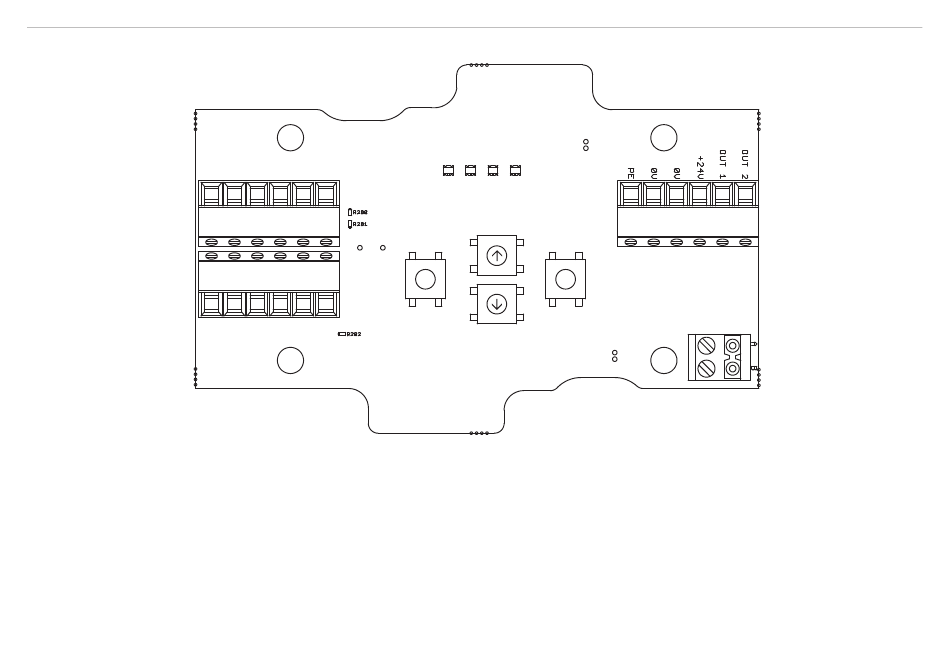

Abb. 31 Anschlussbelegung für Versorgung und Signal an den Klemmleisten X2, X3, X1
induSENSOR DTD / MSC7xxx

Versorgung und Signal

1 2 3 4 5 6
X2-1
1 2 3 4 5 6
D1 D2 D3 D4
Chan. E1 E2 Value
Up
Menu Enter
Down
X1
6 5 4 3 2 1
X3
Seite 37
