Installation und Montage

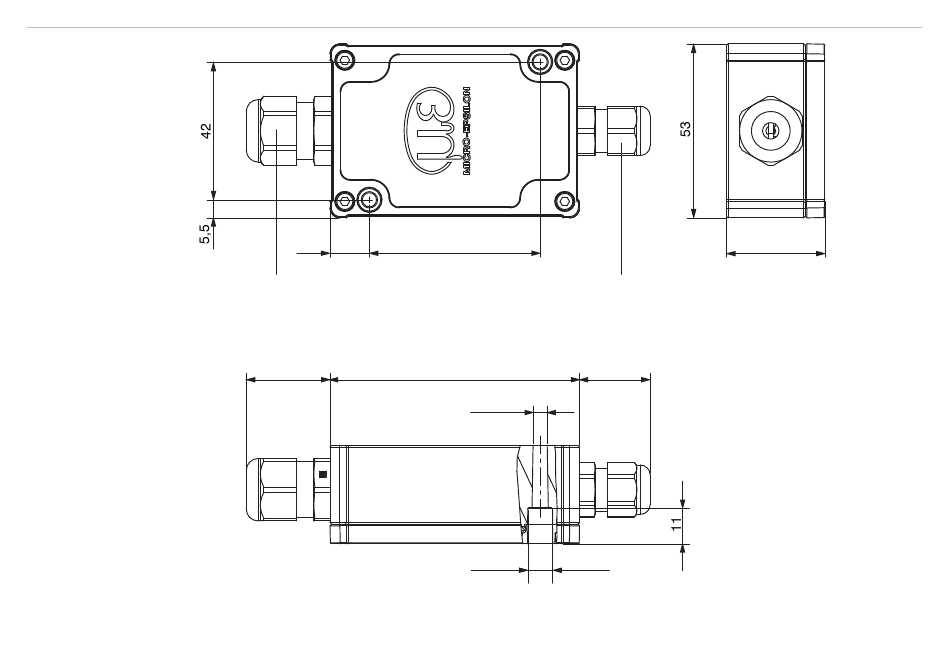

Abb. 4 Maßzeichnung des Controllers MSC7401, Abmessungen in mm
induSENSOR DTD / MSC7xxx
12
Anschluss Versorgung und Signal:
Verschraubung SW19
Klemmbereich 4,5 mm ... 10 mm
25,5
52
Anschluss Sensor:
Verschraubung SW15
Klemmbereich 1 mm ... 5 mm
76 21,5
Ø4,3
Ø7,5
30
