Installation und Montage

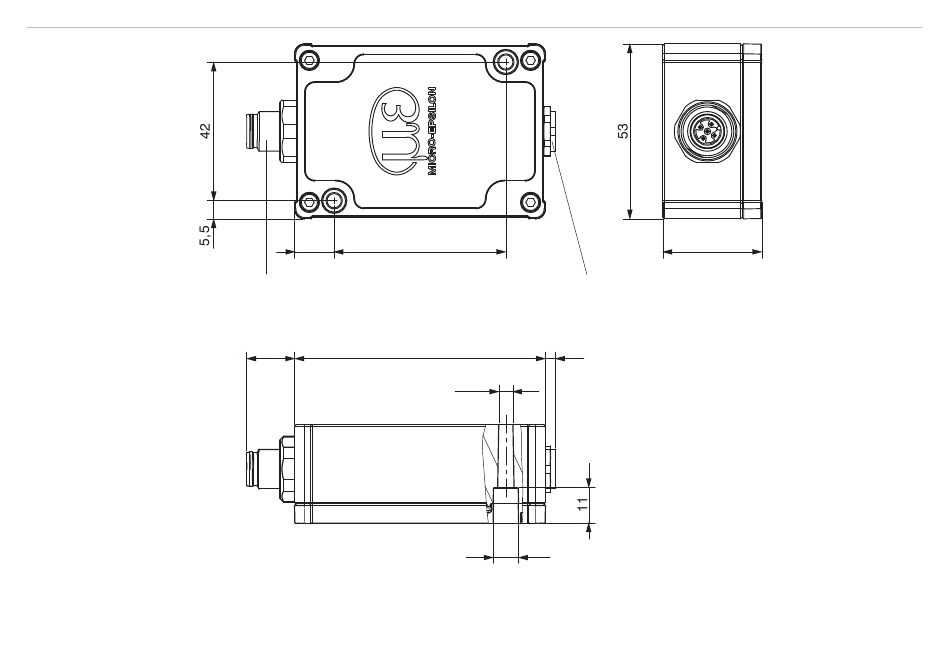

Abb. 5 Maßzeichnung des Controllers MSC7401(010), Abmessungen in mm
induSENSOR DTD / MSC7xxx
12
Anschluss Versorgung und Signal:
Stecker M12x1; 5-pol
14,5
52
Anschluss Sensor:
Buchse M9 5-pol.
Serie 712 (Binder)
76 3,1
Ø4,3
Ø7,5
30
