Digitale Schnittstelle - MICRO-EPSILON induSENSOR MSC7401 Betriebsanleitung

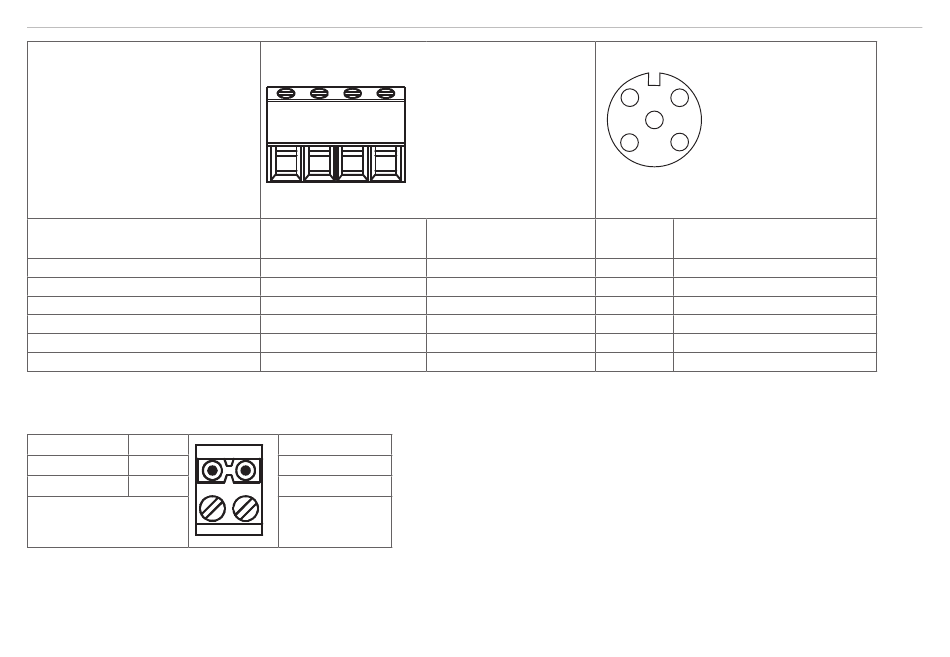

Installation und Montage
Anschlussbelegung Versor-
gung und Analogausgang
Belegung
Analogausgang
Versorgungsspannung
GND Versorgungs-/Signalmasse
Schirm Gehäuse
-
-
Abb. 21 Tabelle zur Anschlussbelegung Versorgung und Analogausgang
4.4.2

Digitale Schnittstelle

Belegung Pin X3
X3
RS485 A 1
RS485 B 2
Abb. 22 Tabelle zur Anschlussbelegung Digitale Schnittstelle RS485
induSENSOR DTD / MSC7xxx
Variante mit
Kabelverschraubung
X1
1 2 3 4
Pin X1
1
2
3
4
-
-
Farbe (IF7001)
Braun
Weiß
1 2
Farbe
(Kabel: PC7400-6/4)
Gelb
Weiß
Braun
Kabelschirm
-
-
i
Verwenden Sie den als optonales Zubehör erhältlichen IF7001 Einka-
nal USB/RS485 Konverter für
Legen Sie den Schirm der IF7001 nicht auf!
Steckervariante
2
1
5
3 4
5-pol. Gehäusestecker M12x1
(A-codiert; Ansicht Stiftseite)
Pin 5-pol. Farbe
(Kabel: PC5/5-IWT)
4 Schwarz
1 Braun
3 Blau
- Kabelschirm über Stecker
2 Weiß
5 Grau
MSC7xxx, siehe A 1.
Seite 31
