MICRO-EPSILON induSENSOR MSC7401 Betriebsanleitung Seite 36

Installation und Montage
Sekundär +
Sekundär Mittelabgriff
Sekundär -
Schirm Sensorkabel

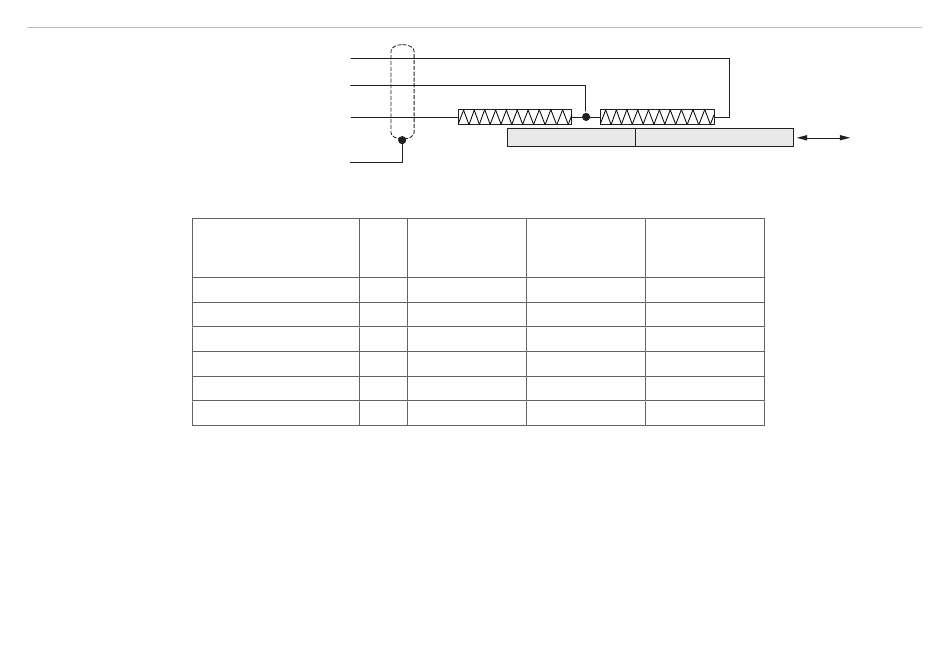

Abb. 29 Anschlussbelegung für Sensor an der Klemmleiste X2, Halbbrücke
Klemmleiste X2
Schirm Sensorkabel
Sekundär Mittelabgriff
Sekundär +
Sekundär -
Primär +
Primär -
Abb. 30 Tabelle zur Anschlussbelegung für Sensor an der Klemmleiste X2, Halbbrücke
Die Anschlussbelegung für die Klemmleisten finden Sie auch in der Grafik und den
1) Farb- beziehungsweise Pinangaben beziehen sich auf Sensoren von MICRO-EPSILON MESSTECHNIK
GmbH & Co. KG.
induSENSOR DTD / MSC7xxx
Weichmagn. Kern
Pin Kabel Stecker
1
LDR-x-CA LDR-x-SA
LVP-25-Z20-x
1 - -
2 Grün 4
3 Weiß 1
4 Braun 3
5 - -
6 - -
Stößel
Sensorkabel
1
C7210-x
-
Schwarz
Braun
Blau
-
-
Tabellen, siehe Abb. 31 ff.
