Spannungsversorgung, Sensor Und Signalausgabe Msc7802 - MICRO-EPSILON induSENSOR MSC7401 Betriebsanleitung

Installation und Montage
4.5
Der minimale Biegeradius der Versorgungs- und Ausgangskabel PC7400-6/4 und PC5/5-IWT, erhältlich als
optionales Zubehör,
nungsversorgung / Sensoren / Signalausgabe befinden sich am
Anschlüsse
- Versorgungs-/Ausgangsseite:
- Sensorseite:

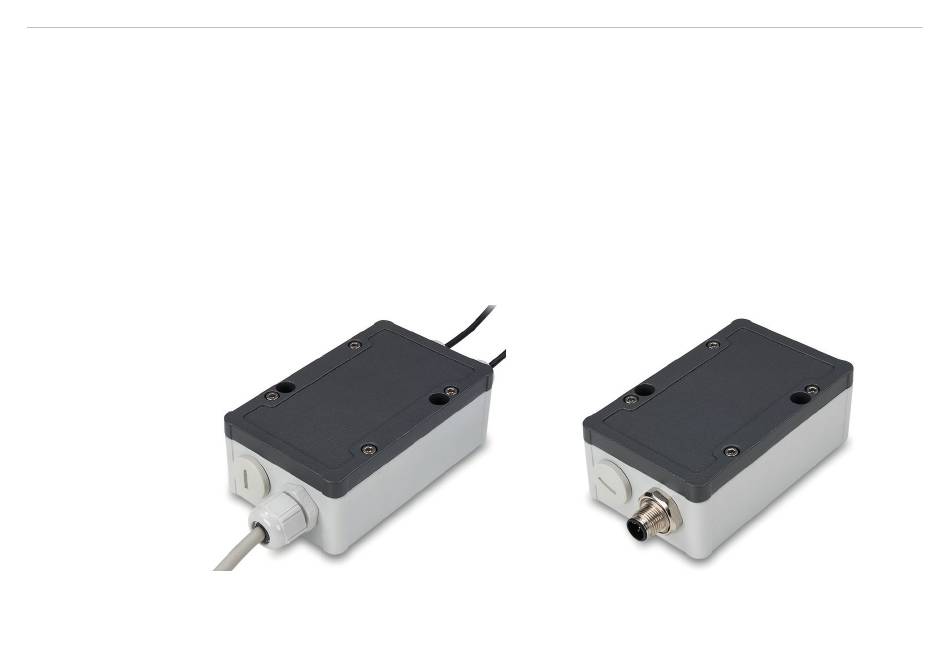

Abb. 25 Ansicht mit Kabelverschraubung, MSC7802
induSENSOR DTD / MSC7xxx

Spannungsversorgung, Sensor und Signalausgabe MSC7802

siehe A 1, beträgt das Zehnfache des Kabeldurchmessers. Alle Anschlüsse für Span-
ƒ Verschraubung: SW19; Klemmbereich 4,5 mm ... 10 mm
Anschluss Schraubklemmen; AWG 16 bis AWG 24; bis AWG 28 mit Aderendhülse
ƒ alternativ: Stecker M12x1, 5-pol., A-codiert
ƒ Verschraubung: SW15; Klemmbereich 1 mm ... 5 mm
Anschluss Schraubklemmen; AWG 16 bis AWG 24; bis AWG 28 mit Aderendhülse
ƒ alternativ: Buchse M9; 5-pol., Serie 712, Fa. Binder
Controller, siehe Abb. 6.
Abb. 26 Ansicht mit Steckverbindern, MSC7802(010)
Seite 34
