Sensor - MICRO-EPSILON induSENSOR MSC7401 Betriebsanleitung

Installation und Montage
4.4.3
Das Ausgangssignal steigt, wenn der Stößel eingeschoben wird. Wird die umgekehrte Wirkrichtung benötigt
(d.h. das Signal wird kleiner, wenn der Stößel eingeschoben wird), sind die Anschlüsse Sekundär + und
Sekundär - zu tauschen.
Anschlussbelegung
Sensor (DTA/LVDT)
Belegung
Schirm
Sekundär Mittelabgriff
Sekundär +
Sekundär -
Primär +
Primär -

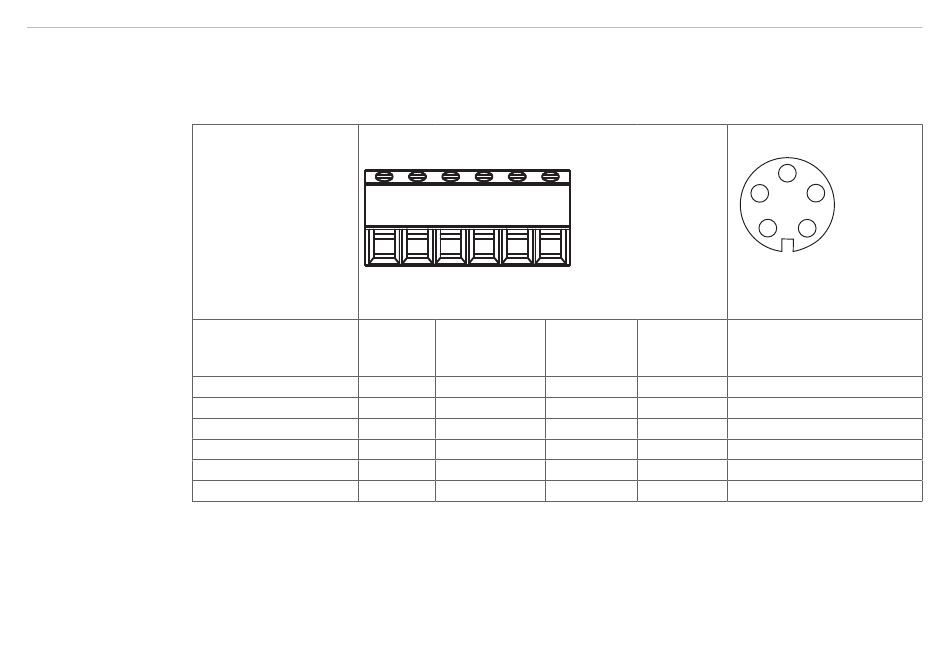

Abb. 23 Tabelle zur Anschlussbelegung Sensor (DTA/LVDT)
induSENSOR DTD / MSC7xxx

Sensor

Variante mit
Kabelverschraubung
X2
1 2
Pin X2
1
2
3
4
5
6
3 4 5 6
DTA-x-CA-x DTA-x-LA-x DTA-xG8-x Pin 5-pol.
DTA-x-CR-x
Kabel C701-x
Schirm -
Grau Grau
Weiß Weiß
Braun Schwarz
Grün Grün
Gelb Gelb
Stecker
3
2 4
1 5
5-pol. Gehäusebuchse M9
(Binder, Serie 712)
Ansicht Stiftseite
Schirm Gehäuse
Grau 5
Schwarz 1
Weiß 2
Blau 3
Braun 4
Seite 32
