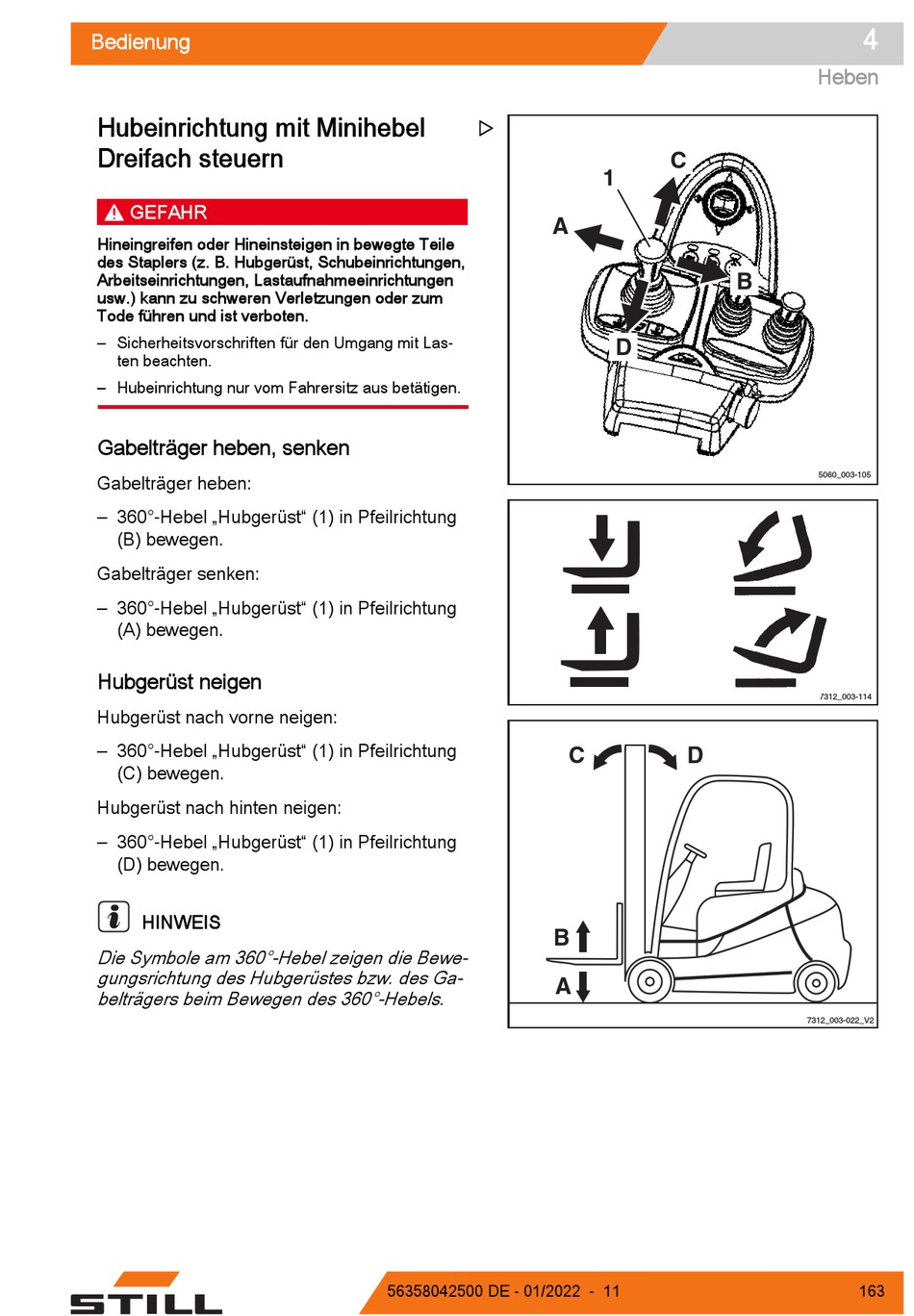

Hubeinrichtung Mit Minihebel Dreifach Steuern - Still Rx60-60 Originalbetriebsanleitung

Bedienung
Hubeinrichtung mit Minihebel
Dreifach steuern
GEFAHR
Hineingreifen oder Hineinsteigen in bewegte Teile
des Staplers (z. B. Hubgerüst, Schubeinrichtungen,
Arbeitseinrichtungen, Lastaufnahmeeinrichtungen
usw.) kann zu schweren Verletzungen oder zum
Tode führen und ist verboten.
– Sicherheitsvorschriften für den Umgang mit Las-
ten beachten.
– Hubeinrichtung nur vom Fahrersitz aus betätigen.
Gabelträger heben, senken
Gabelträger heben:
– 360°-Hebel „Hubgerüst" (1) in Pfeilrichtung
(B) bewegen.
Gabelträger senken:
– 360°-Hebel „Hubgerüst" (1) in Pfeilrichtung
(A) bewegen.
Hubgerüst neigen
Hubgerüst nach vorne neigen:
– 360°-Hebel „Hubgerüst" (1) in Pfeilrichtung
(C) bewegen.
Hubgerüst nach hinten neigen:
– 360°-Hebel „Hubgerüst" (1) in Pfeilrichtung
(D) bewegen.
HINWEIS
Die Symbole am 360°-Hebel zeigen die Bewe-
gungsrichtung des Hubgerüstes bzw. des Ga-
belträgers beim Bewegen des 360°-Hebels.

A
B
A
56358042500 DE - 01/2022 - 11
C
1
B
D
C D
4
Heben
5060_003-105
7312_003-114
7312_003-022_V2
163
