Sicherungsbelegung

Sicherungsbelegung
HINWEIS
Die elektrischen Sicherungen des Staplers
sind in zwei getrennten Sicherungskästen un-
tergebracht. Je nach Ausstattung sind nicht al-
le Sicherungen im Stapler vorhanden.

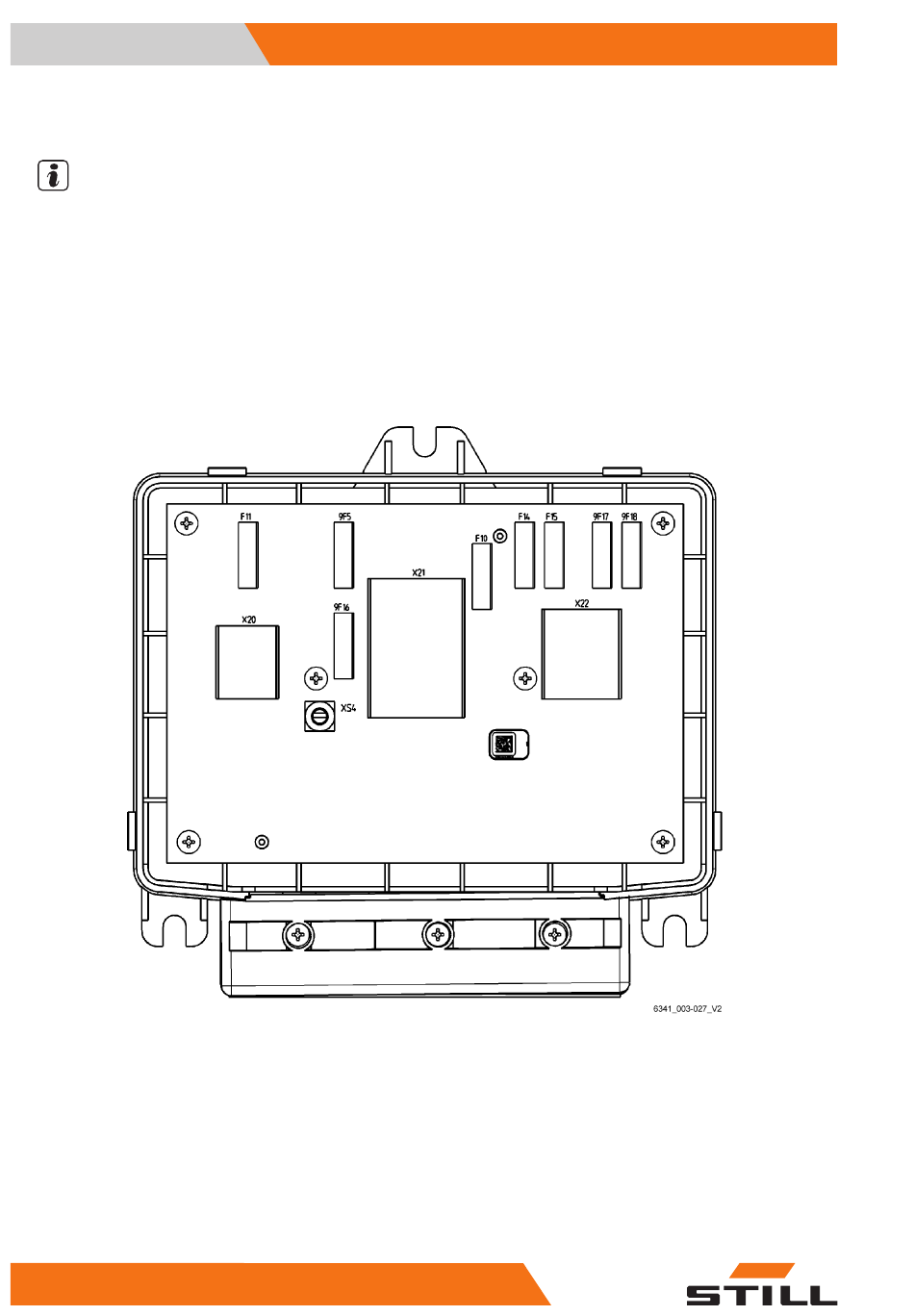

Sicherungsbelegung - Sicherungskasten vorn
Stromverteilereinheit (Power Distribution Unit) und 80-V-Technik
F11 SU-Steuergerät / MCU-Steuergerät (10 A)
9F5 nicht belegt
9F16 Heizung (30 A)
F10 Reserve (20 A)
388
F14
F15
9F17
9F18
56358042500 DE - 01/2022 - 11
Technische Daten
nicht belegt
Spannungswandler U1 (10 A)
Spannungswandler U2 und U3 (15 A)
Spannungswandler U4 und U5 (15 A)
