5.3 Anordnung des Benutzermenüs ändern
Dieser Prozessregler bietet die Möglichkeit die Parameter welche Ihnen am wichtigsten sind in die
Displaysequenz einzubinden und die eher unwichtigen Parameter zu unterdrücken.
SEL1: Auswahl des wichtigsten Parameters zur Ansicht und Änderung
SEL2: Auswahl des zweitwichtigsten Parameters zur Ansicht und Änderung
SEL3: Auswahl des drittwichtigsten Parameters zur Ansicht und Änderung
SEL4: Auswahl des viertwichtigsten Parameters zur Ansicht und Änderung
SEL5: Auswahl des fünftwichtigsten Parameters zur Ansicht und Änderung
Bereich: NONE, TIME, A1.SP, A1.DV, A2.SP, A2.DV, RAMP, OST, REFC, SHIF, PB1, TI1, TD1,
C.PB, DB, SP2, PB2, TI2, TD2
Hinweis: Wenn Sie die Pfeiltasten benutzen um die Parameter auszuwählen, kann es sein dass nicht
alle der oben genannten Optionen angezeigt werden. Dies liegt an der Aktivierung des Basis-Modus für
die Funktionstiefe (siehe Beginn des Kapitels). Parameter dir dort deaktiviert sind, sind auch in der „SEL"-
Funktion nicht wählbar.
Beispiel:
A1FN wählt TIMR
A2FN wählt DE.HI
PB1 = 10
TI1 = 0
SEL1 wählt TIME
SEL2 wählt A2.DV
SEL3 wählt OFST
SEL4 wählt PB1
SEL5 wählt NONE

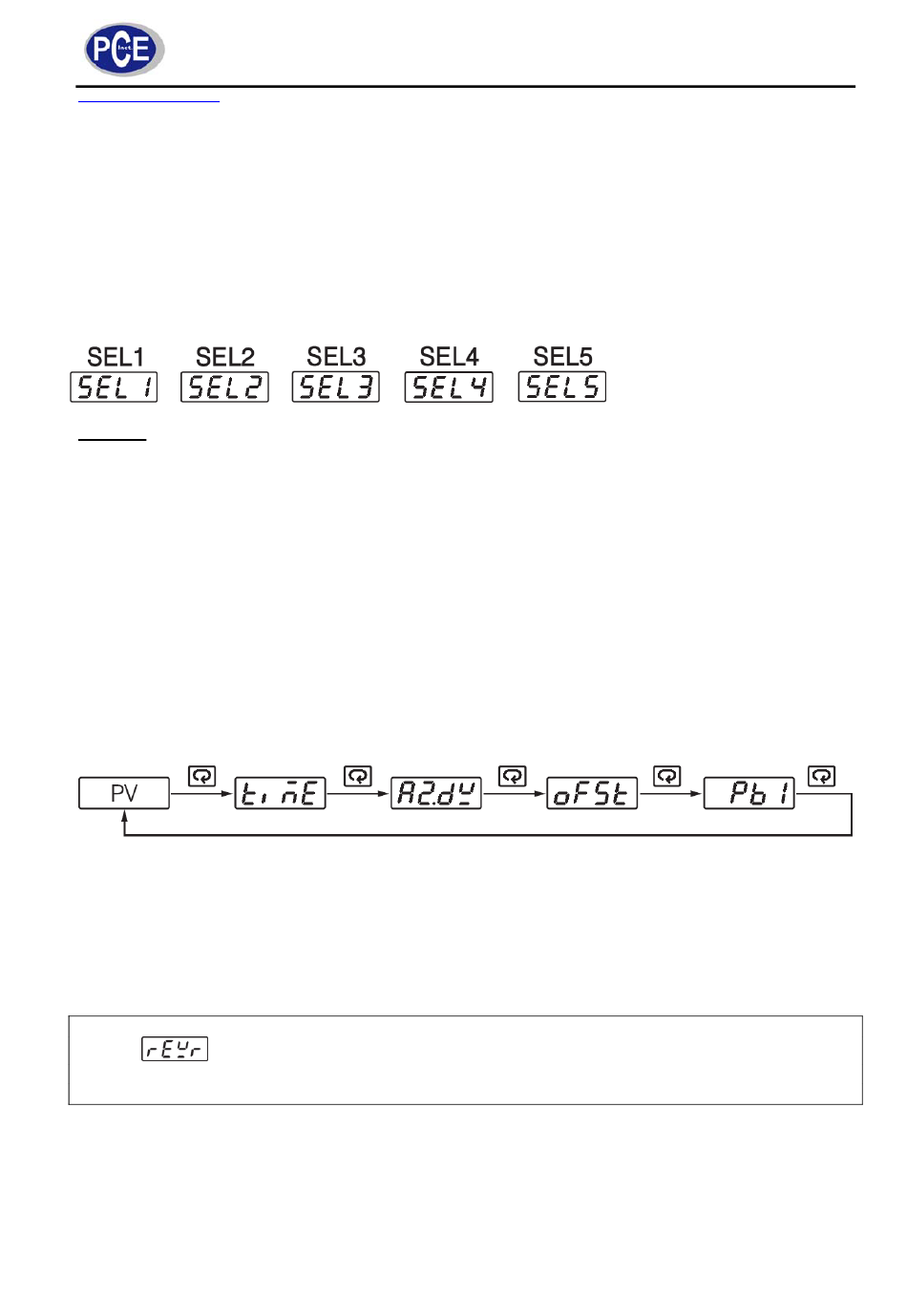

Der Durchlauf im oberen Display sieht nun wie folgt aus:
5.4

Steuerung Heizung

Heizungssteuerung EIN/AUS:
Wählen Sie REVR für Ausgang 1, stellen Sie PB1 auf 0. SP1 wird benutzt um den Setpoint-Wert
festzulegen, O1HY wird benutzt um das Totband für die EIN/AUS-Steuerung zu bestimmen. TIME dient
der Einstellung des Dwell-Timers (aktiv durch Auswahl von TIMR für A1FN oder A2FN). Die Hysterese
von Ausgang 1 (O1HY) wird aktiviert wenn PB1 = 0. Das folgende Diagramm zeigt die Funktion der
EIN/AUS-Funktion für Heizung:
Einstellung EIN-AUS:
OUT1 =
PB1 = 0
Anpassung: SP1, O1HY, TIME (wenn aktiv)
