BETRIEBSANLEITUNG
www.warensortiment.de
Überschwingen gering zu halten und im Steuervorgang schnell reagieren zu können, wenn alle
Einstellungen korrekt vorgenommen wurden.
Einstellung PID:
OUT1 =
O1TY
CYC1 (wenn RELAY, SSRD oder SSR für O1TY ausgewählt wurde)
SELF = NONE oder YES
Anpassung: SP1, TIME (wenn aktiv), PB1 (≠ 0), TI1 (≠ 0), TD1
Auto-Tuning: Für neue Prozesse bei der Eingangsabstimmung zu benutzen
Self-Tuning: Jederzeit im Prozess zu benutzen
Manuelles Tuning: Kann benutzt werden wenn Self-Tuning und Auto-Tuning nicht ausreichen
5.5 Steuerung Kühlung
EIN-/AUS-Steuerung, P- (PD-) Steuerung und PID-Steuerung können für die Kühlungssteuerung benutzt
werden. Stellen Sie OUT1 auf DIRT (direct action). Die restlichen Funktionen entsprechen denen der
„Steuerung Heizung" (Kapitel 5.4), abgesehen von der Ausgangsvariable (und –Aktion) für die

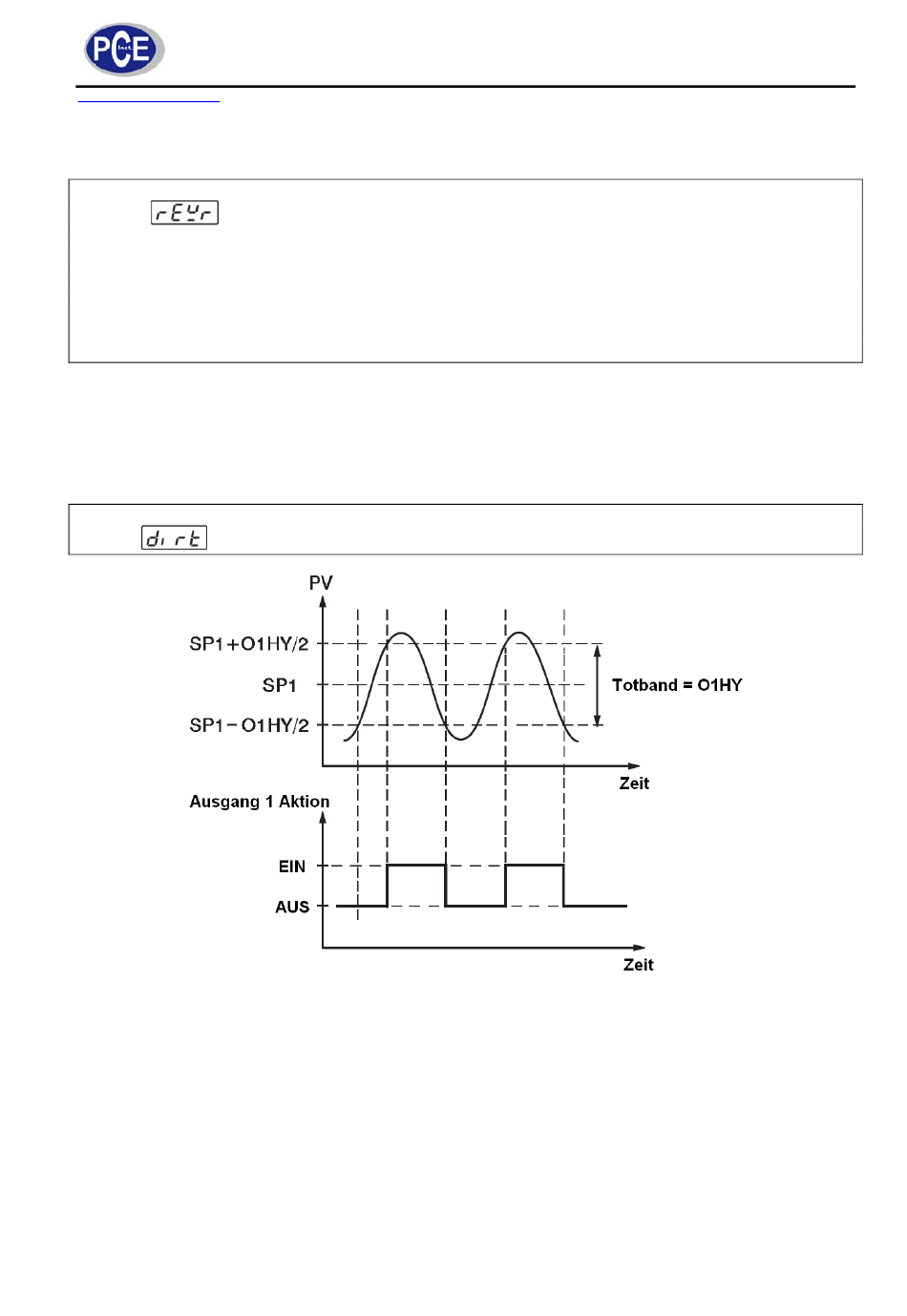

Kühlungssteuerung, welche umgekehrt zur Heizungssteuerung agiert, wie das Diagramm zeigt.
Einstellung Kühlungssteuerung:
OUT1 =
5.6 Heizungs-Kühlungs-Steuerung
Die Heizungs-Kühlungs-Steuerung kann eine von sechs Kombinationen von Steuerungsmodi verwenden.
Folgen Sie bezüglich der einzustellenden Parametern der folgenden Tabelle:
31
