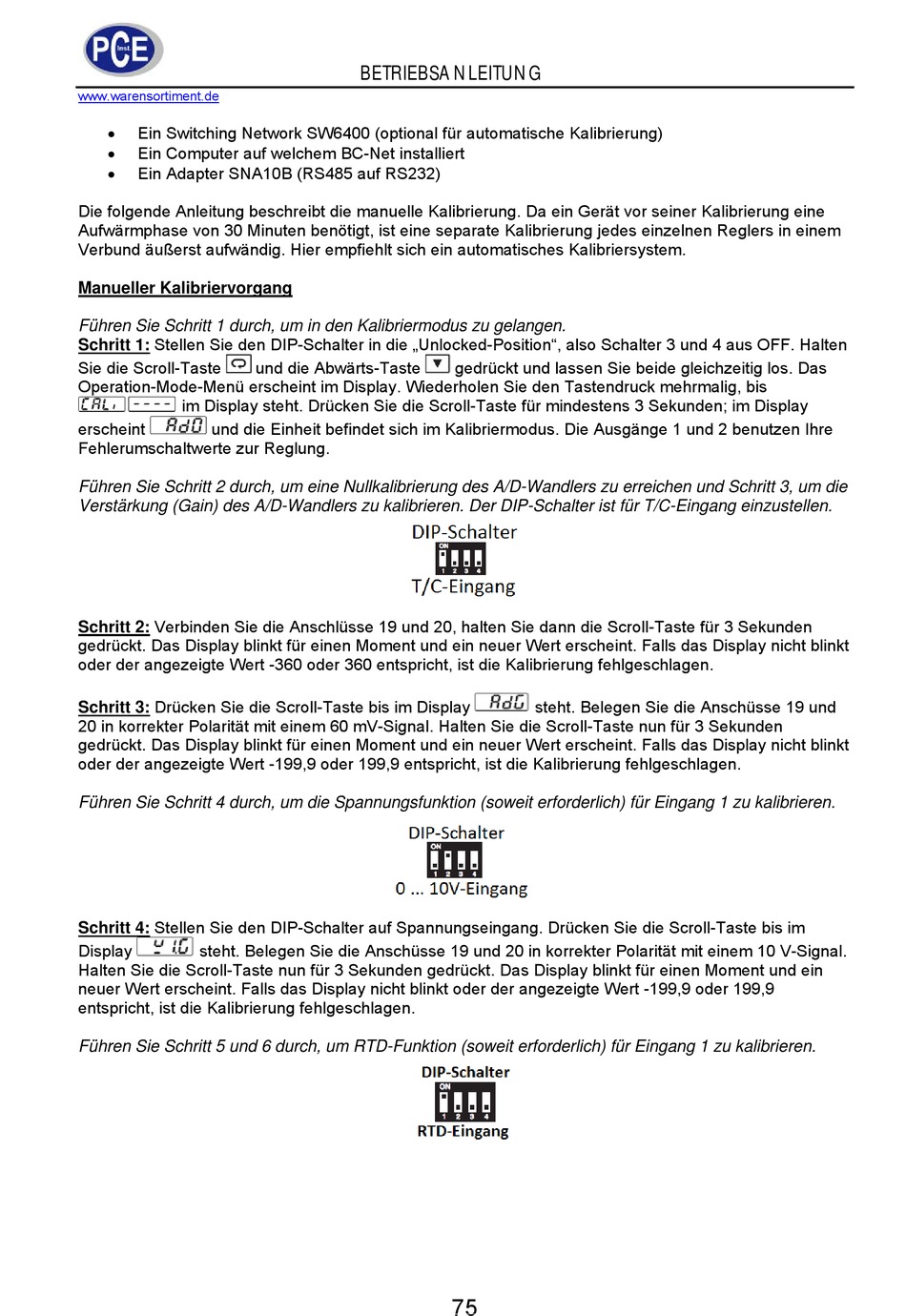

PCE Instruments PCE-BTC 83 Bedienungsanleitung Seite 75

www.warensortiment.de

Ein Switching Network SW6400 (optional für automatische Kalibrierung)

Ein Computer auf welchem BC-Net installiert

Ein Adapter SNA10B (RS485 auf RS232)
Die folgende Anleitung beschreibt die manuelle Kalibrierung. Da ein Gerät vor seiner Kalibrierung eine
Aufwärmphase von 30 Minuten benötigt, ist eine separate Kalibrierung jedes einzelnen Reglers in einem
Verbund äußerst aufwändig. Hier empfiehlt sich ein automatisches Kalibriersystem.
Manueller Kalibriervorgang
Führen Sie Schritt 1 durch, um in den Kalibriermodus zu gelangen.
Schritt 1: Stellen Sie den DIP-Schalter in die „Unlocked-Position", also Schalter 3 und 4 aus OFF. Halten
Sie die Scroll-Taste
Operation-Mode-Menü erscheint im Display. Wiederholen Sie den Tastendruck mehrmalig, bis
im Display steht. Drücken Sie die Scroll-Taste für mindestens 3 Sekunden; im Display
erscheint und die Einheit befindet sich im Kalibriermodus. Die Ausgänge 1 und 2 benutzen Ihre
Fehlerumschaltwerte zur Reglung.
Führen Sie Schritt 2 durch, um eine Nullkalibrierung des A/D-Wandlers zu erreichen und Schritt 3, um die
Verstärkung (Gain) des A/D-Wandlers zu kalibrieren. Der DIP-Schalter ist für T/C-Eingang einzustellen.
Schritt 2: Verbinden Sie die Anschlüsse 19 und 20, halten Sie dann die Scroll-Taste für 3 Sekunden
gedrückt. Das Display blinkt für einen Moment und ein neuer Wert erscheint. Falls das Display nicht blinkt
oder der angezeigte Wert -360 oder 360 entspricht, ist die Kalibrierung fehlgeschlagen.
Schritt 3: Drücken Sie die Scroll-Taste bis im Display
20 in korrekter Polarität mit einem 60 mV-Signal. Halten Sie die Scroll-Taste nun für 3 Sekunden
gedrückt. Das Display blinkt für einen Moment und ein neuer Wert erscheint. Falls das Display nicht blinkt
oder der angezeigte Wert -199,9 oder 199,9 entspricht, ist die Kalibrierung fehlgeschlagen.
Führen Sie Schritt 4 durch, um die Spannungsfunktion (soweit erforderlich) für Eingang 1 zu kalibrieren.
Schritt 4: Stellen Sie den DIP-Schalter auf Spannungseingang. Drücken Sie die Scroll-Taste bis im
Display steht. Belegen Sie die Anschüsse 19 und 20 in korrekter Polarität mit einem 10 V-Signal.
Halten Sie die Scroll-Taste nun für 3 Sekunden gedrückt. Das Display blinkt für einen Moment und ein
neuer Wert erscheint. Falls das Display nicht blinkt oder der angezeigte Wert -199,9 oder 199,9
entspricht, ist die Kalibrierung fehlgeschlagen.
Führen Sie Schritt 5 und 6 durch, um RTD-Funktion (soweit erforderlich) für Eingang 1 zu kalibrieren.
BETRIEBSANLEITUNG
und die Abwärts-Taste gedrückt und lassen Sie beide gleichzeitig los. Das
steht. Belegen Sie die Anschüsse 19 und
