6.3

Zweiter PID-Satz

Bei einigen Anwendungsfällen steht die Charakteristik des Prozesses in starker Abhängigkeit zu seinen
Prozesswerten. Der Prozessregler BTC-83 verfügt über die Möglichkeit zwei Sätze Set-Points zu
verwenden. Wenn der Prozess sich zu einem anderen Set-Point hin verändert, können die PID-Werte auf
einen anderen Satz umgeschaltet werden um einen optimalen Zustand zu erreichen.
Auto-Tuning des zweiten PID
Die optimalen PID-Werte für einen Prozess können, abhängig von seinem Prozesswert und dem Set-
point, variieren. Deswegen sind duale PID-Werte nötig um die Steuerungsleistung zu optimieren, wenn
ein Prozess eine große Bandbreite von Set-Points hat. Wenn während des Auto-Tuning-Vorganges der
erste Satz von PID-Werten ausgewählt wurde (Ereigniseingang nicht beschaltet), werden die PID-Werte
in PB1, TI1 und TD1 gespeichert. Ebenso werden, wenn während des Auto-Tuning-Vorganges der zweite
Satz von PID-Werten ausgewählt wurde (Ereigniseingang beschaltet, während PID2 oder SP.P2 für EIFN
ausgewählt ist), werden die PID-Werte in PB2, TI2 und TD2 gespeichert, sobald das Auto-Tuning
abgeschlossen wurde.
Applikation 1: Programmiert durch Set-Point
Wähle SP.P2 für EIFN damit Set-Point und PID-Werte gleichzeitig auf ein anderes Set umgeschaltet
werden. Der Signaleingang kann z.B. von einem Timer, einem PLC, einem Alarmrelais, oder einem
manuellen Schalter kommen.
Applikation 2: Programmiert durch Prozesswert
Wenn der Prozesswert eine festgelegte Grenze überschreitet, z.B. 500 °C, ist es sinnvoll andere PID-
Werte zu benutzen um die Regelleistung zu optimieren. Sie können einen Prozess-High-Alarm nutzen um
die Obergrenze des Prozesswertes zu detektieren. Wählen Sie PV1H für A1FN, A1MD stehet auf NORM.
Stellen Sie A1Ap auf 500 °C ein und wählen Sie PID2 für EIFN. Wenn die Temperatur mehr als 500 °C
beträgt, wird Alarm 1 aktiviert. Der Alarmausgang 1 ist mit dem Eventeingang verbunden, die PID-Werte
ändern sich von PB1, TI1 und TD1 zu PB2, TI2 und TD2.
6.4

Rampe und Dwell

Rampe
Die Rampen-Funktion wird während des Einschaltens und bei jeder Veränderung des Set-Points
ausgeführt. Wählen Sie MINR oder HRR für SPMD damit der Regler die Rampen-Funktion ausführt. Die
Rampenanstiegsrate wird durch die Funktion RAMP programmiert, welche im, Menü zu finden ist.

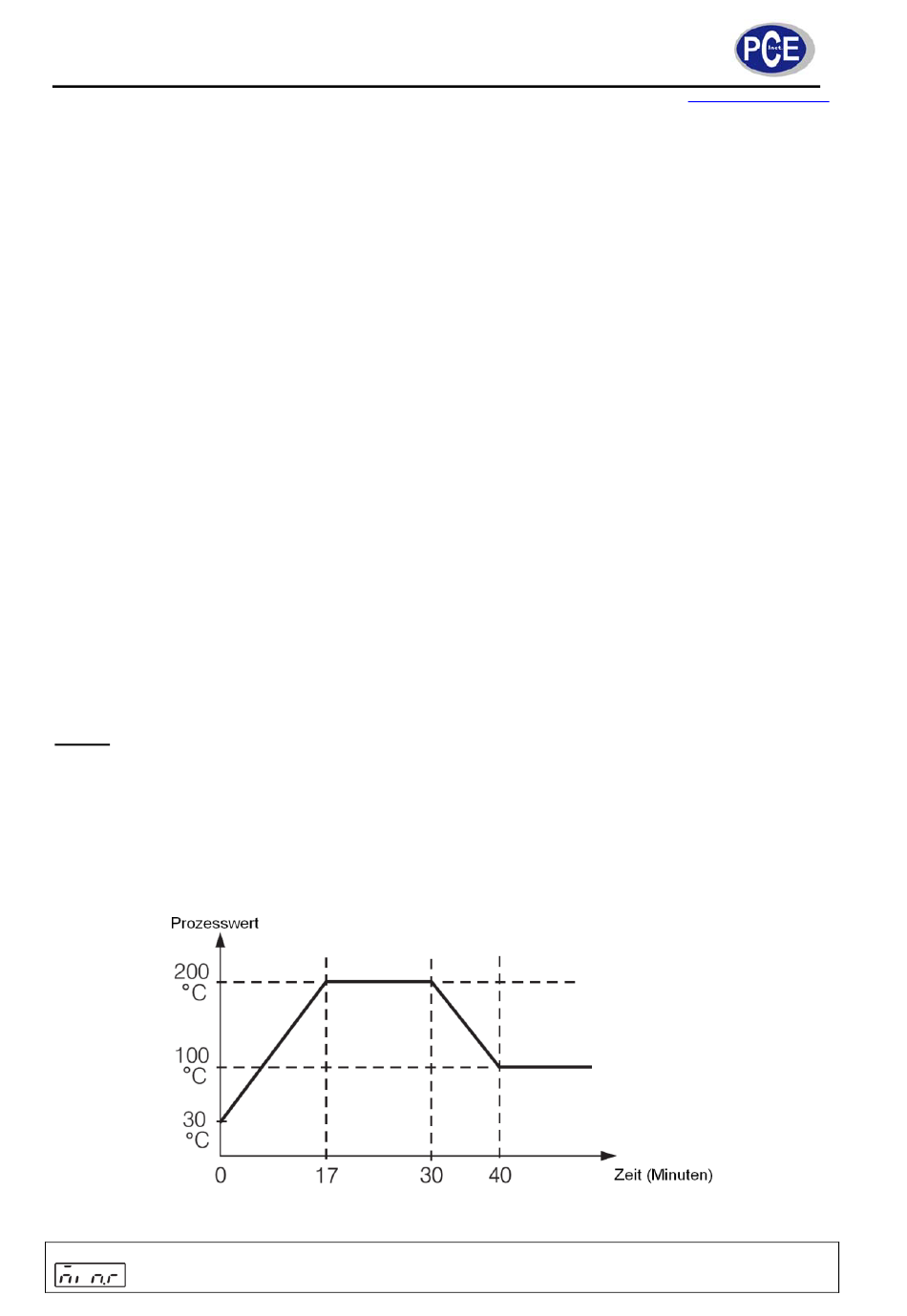

Beispiel ohne Dwell-Timer
Wählen Sie MINR für SPMD, °C für IN1U und 1-DP für DP1. Stellen Sie RAMP = 10.0 ein. SP1 wird
anfänglich auf 200 °C gestellt und 30 Minuten nach dem Einschalten auf 100 °C verändert. Die
Anfangstemperatur beträgt 30 °C. Nach Einschalten des Prozesses verläuft die Kurve wie folgt:
SPMD-Auswahl:
(Einheit / Minuten)
