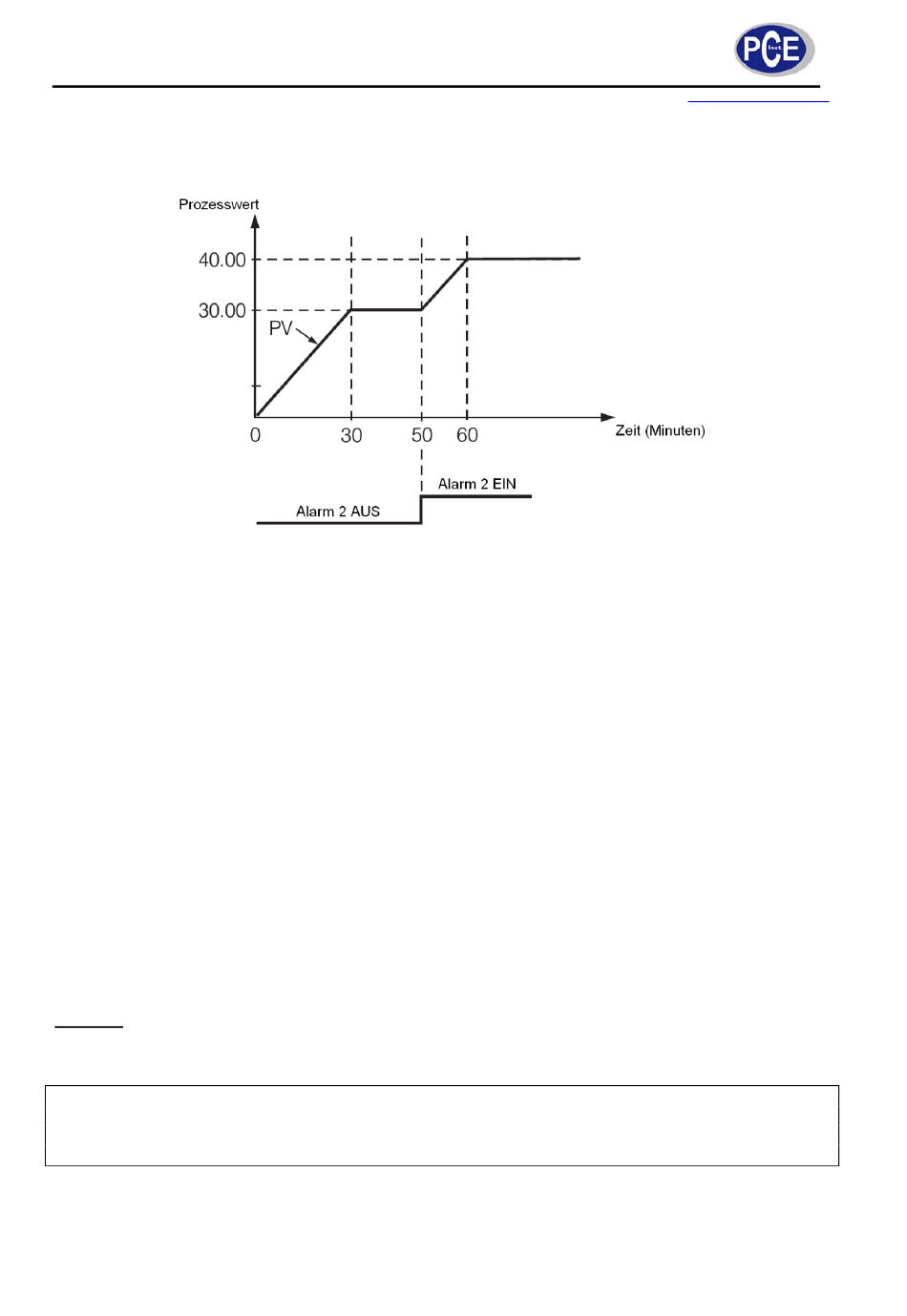

Wählen Sie HRR für SPMD, PU für IN1U und 2-DP für DP1. Stellen Sie RAMP = 60.00 ein. A2FN wird
auf TIMR gestellt, TIME = 20.0. Wenn Spannung angelegt wird, läuft der Prozess von 0,00 über SP1 =
30.00, auf SP2 = 40.00 zu. Der Timer-Ausgang steuert den Ereignis-Eingang.
6.5

Fernsollwerteinstellung (Remote Set-Point)

Wird unter SPMD die Option PV1 oder PV2 gewählt, erlaubt dieses dem Regler Fernsollwertsignale zu
akzeptieren. Wenn PV1 für SPMD ausgewählt ist, wird das Fernsollwertsignal an Eingang 1 gesendet.
Eingang 2 wird dann als Eingang für das Prozesssignal genutzt. Wenn PV2 für SPMD ausgewählt ist,
wird das Fernsollwertsignal an Eingang 2 gesendet. Eingang 1 wird dann als Eingang für das
Prozesssignal genutzt. Um dies zu erreichen, nehmen Sie im Menü bitte die folgenden Einstellungen vor:
Fall 1: Nutzung von Eingang 2 als Eingang für Fernsollwertsignal
FUNC = FULL
IN2, IN2U, DP2, IN2L und IN2H werden dem Fernsollwertsignal entsprechend eingestellt.
PVMD = PV1
IN1, IN1U, DP1 werden dem Prozesssignal entsprechend eingestellt.
IN1L und IN1H werden (wenn verfügbar) dem Prozesssignal entsprechend eingestellt.
SPMD = PV2
Fall 2: Nutzung von Eingang 1 als Eingang für Fernsollwertsignal
FUNC = FULL
IN1, IN1U, DP1, IN1L und IN1H werden dem Fernsollwertsignal entsprechend eingestellt.
PVMD = PV2
IN2, IN2U, DP2 werden dem Prozesssignal entsprechend eingestellt.
IN2L und IN2H werden (wenn verfügbar) dem Prozesssignal entsprechend eingestellt.
SPMD = PV1
Hinweis: Wenn PV1 für SPMD und PVMD gewählt wurde, wird ein Fehlercode (Er01) ausgegeben.
Wenn PV2 für SPMD und PVMD gewählt wurde, wird ein Fehlercode (Er02) ausgegeben. In diesen
Fällen sollte der BTC 83 nicht benutzt werden, da das Gerät nicht korrekt regeln wird.
Einstellung:
FUNC = FULL
SPMD = PV2, PVMD = PV1
Oder: SPMD = PV1, PVMD = PV2
6.6

Abweichungsregelung

In einigen Anwendungsfällen wird gewünscht einen zweiten Prozess so zu steuern, dass er immer um
einen konstanten Wert vom ersten Prozess abweicht. Um dies zu erreichen, stellen Sie die Parameter im
Menü wie folgt ein:
FUNC = FULL
