4

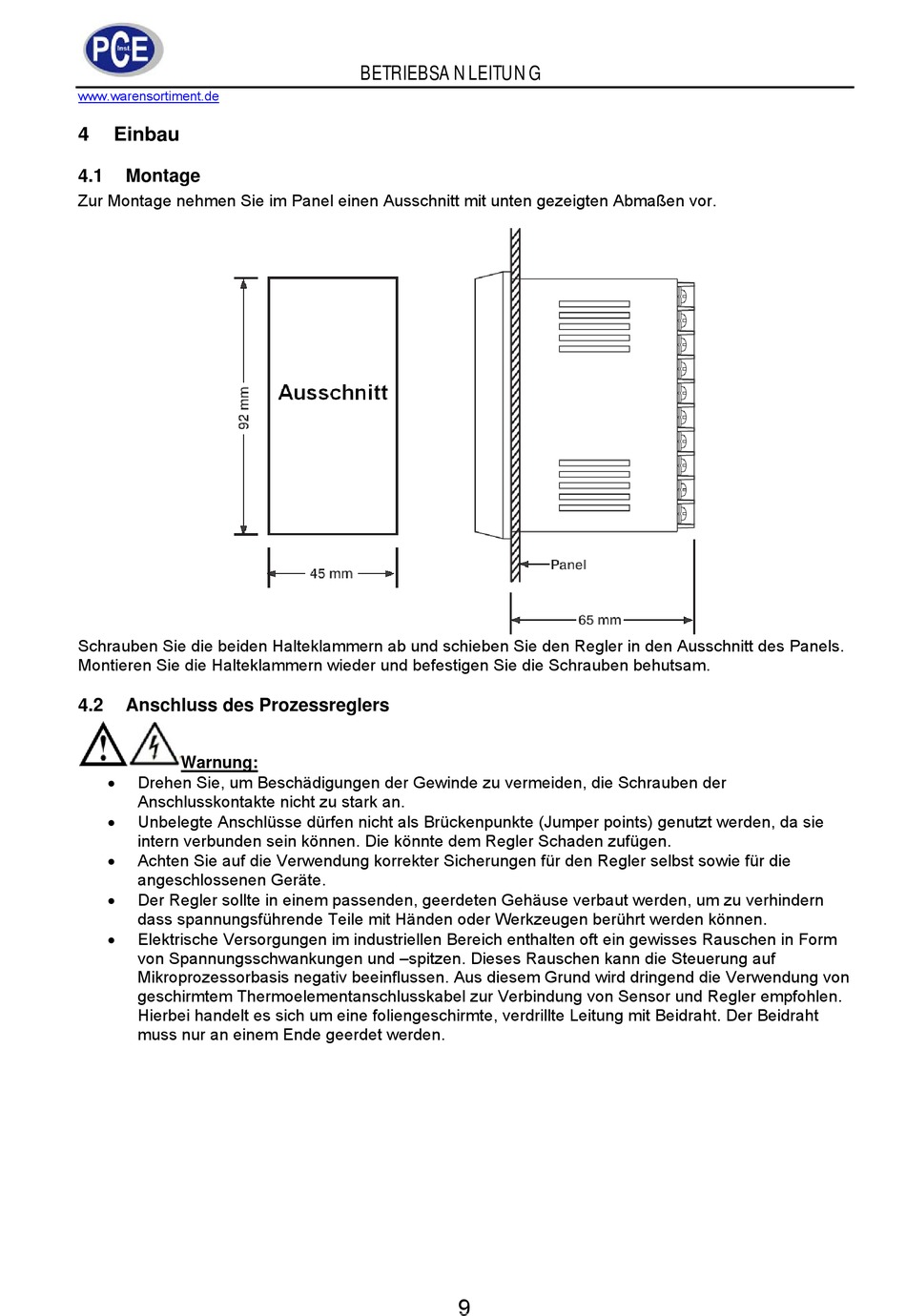

Einbau

4.1

Montage

Zur Montage nehmen Sie im Panel einen Ausschnitt mit unten gezeigten Abmaßen vor.
Schrauben Sie die beiden Halteklammern ab und schieben Sie den Regler in den Ausschnitt des Panels.
Montieren Sie die Halteklammern wieder und befestigen Sie die Schrauben behutsam.
4.2

Anschluss des Prozessreglers

Warnung:

Drehen Sie, um Beschädigungen der Gewinde zu vermeiden, die Schrauben der
Anschlusskontakte nicht zu stark an.

Unbelegte Anschlüsse dürfen nicht als Brückenpunkte (Jumper points) genutzt werden, da sie
intern verbunden sein können. Die könnte dem Regler Schaden zufügen.

Achten Sie auf die Verwendung korrekter Sicherungen für den Regler selbst sowie für die
angeschlossenen Geräte.

Der Regler sollte in einem passenden, geerdeten Gehäuse verbaut werden, um zu verhindern
dass spannungsführende Teile mit Händen oder Werkzeugen berührt werden können.

Elektrische Versorgungen im industriellen Bereich enthalten oft ein gewisses Rauschen in Form
von Spannungsschwankungen und –spitzen. Dieses Rauschen kann die Steuerung auf
Mikroprozessorbasis negativ beeinflussen. Aus diesem Grund wird dringend die Verwendung von
geschirmtem Thermoelementanschlusskabel zur Verbindung von Sensor und Regler empfohlen.
Hierbei handelt es sich um eine foliengeschirmte, verdrillte Leitung mit Beidraht. Der Beidraht
muss nur an einem Ende geerdet werden.
