Prozessregler
Inhaltsverzeichnis
www.warensortiment.de

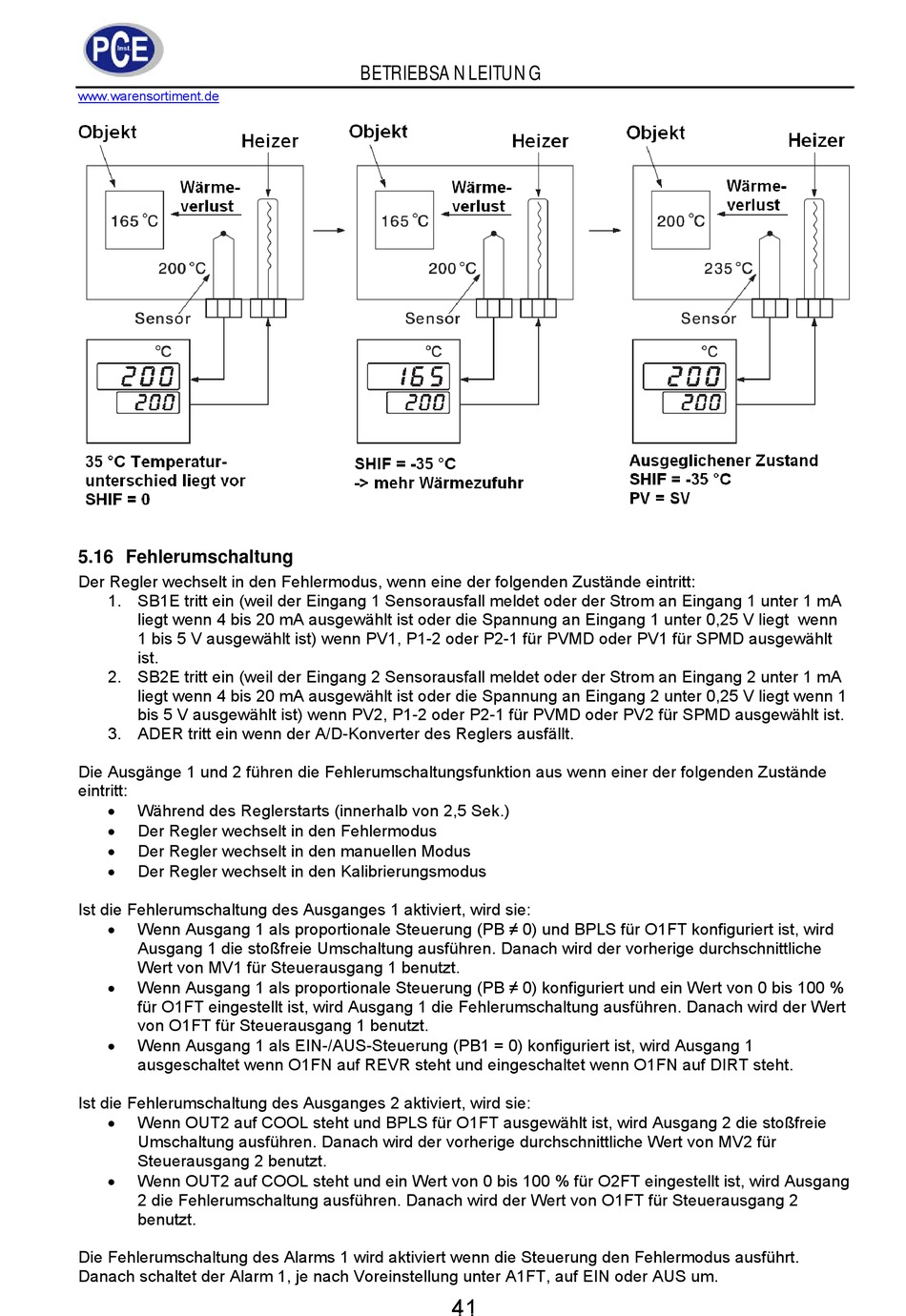

5.16 Fehlerumschaltung

Der Regler wechselt in den Fehlermodus, wenn eine der folgenden Zustände eintritt:
1. SB1E tritt ein (weil der Eingang 1 Sensorausfall meldet oder der Strom an Eingang 1 unter 1 mA
liegt wenn 4 bis 20 mA ausgewählt ist oder die Spannung an Eingang 1 unter 0,25 V liegt wenn
1 bis 5 V ausgewählt ist) wenn PV1, P1-2 oder P2-1 für PVMD oder PV1 für SPMD ausgewählt
ist.
2. SB2E tritt ein (weil der Eingang 2 Sensorausfall meldet oder der Strom an Eingang 2 unter 1 mA
liegt wenn 4 bis 20 mA ausgewählt ist oder die Spannung an Eingang 2 unter 0,25 V liegt wenn 1
bis 5 V ausgewählt ist) wenn PV2, P1-2 oder P2-1 für PVMD oder PV2 für SPMD ausgewählt ist.
3. ADER tritt ein wenn der A/D-Konverter des Reglers ausfällt.
Die Ausgänge 1 und 2 führen die Fehlerumschaltungsfunktion aus wenn einer der folgenden Zustände
eintritt:
Während des Reglerstarts (innerhalb von 2,5 Sek.)
Der Regler wechselt in den Fehlermodus
Der Regler wechselt in den manuellen Modus
Der Regler wechselt in den Kalibrierungsmodus
Ist die Fehlerumschaltung des Ausganges 1 aktiviert, wird sie:
Wenn Ausgang 1 als proportionale Steuerung (PB ≠ 0) und BPLS für O1FT konfiguriert ist, wird
Ausgang 1 die stoßfreie Umschaltung ausführen. Danach wird der vorherige durchschnittliche
Wert von MV1 für Steuerausgang 1 benutzt.
Wenn Ausgang 1 als proportionale Steuerung (PB ≠ 0) konfiguriert und ein Wert von 0 bis 100 %
für O1FT eingestellt ist, wird Ausgang 1 die Fehlerumschaltung ausführen. Danach wird der Wert
von O1FT für Steuerausgang 1 benutzt.
Wenn Ausgang 1 als EIN-/AUS-Steuerung (PB1 = 0) konfiguriert ist, wird Ausgang 1
ausgeschaltet wenn O1FN auf REVR steht und eingeschaltet wenn O1FN auf DIRT steht.
Ist die Fehlerumschaltung des Ausganges 2 aktiviert, wird sie:
Wenn OUT2 auf COOL steht und BPLS für O1FT ausgewählt ist, wird Ausgang 2 die stoßfreie
Umschaltung ausführen. Danach wird der vorherige durchschnittliche Wert von MV2 für
Steuerausgang 2 benutzt.
Wenn OUT2 auf COOL steht und ein Wert von 0 bis 100 % für O2FT eingestellt ist, wird Ausgang
2 die Fehlerumschaltung ausführen. Danach wird der Wert von O1FT für Steuerausgang 2
benutzt.
Die Fehlerumschaltung des Alarms 1 wird aktiviert wenn die Steuerung den Fehlermodus ausführt.
Danach schaltet der Alarm 1, je nach Voreinstellung unter A1FT, auf EIN oder AUS um.
BETRIEBSANLEITUNG
41
