Da bei oben gezeigtem Vorgang das P-Band geändert wurde kann es, insbesondere bei langsamen
Prozessen, länger dauern bis ein stabiler Zustand erreicht wird. So kann es Minuten, aber auch Stunden
dauern bis die optimalen PID-Werte beobachtet werden können.

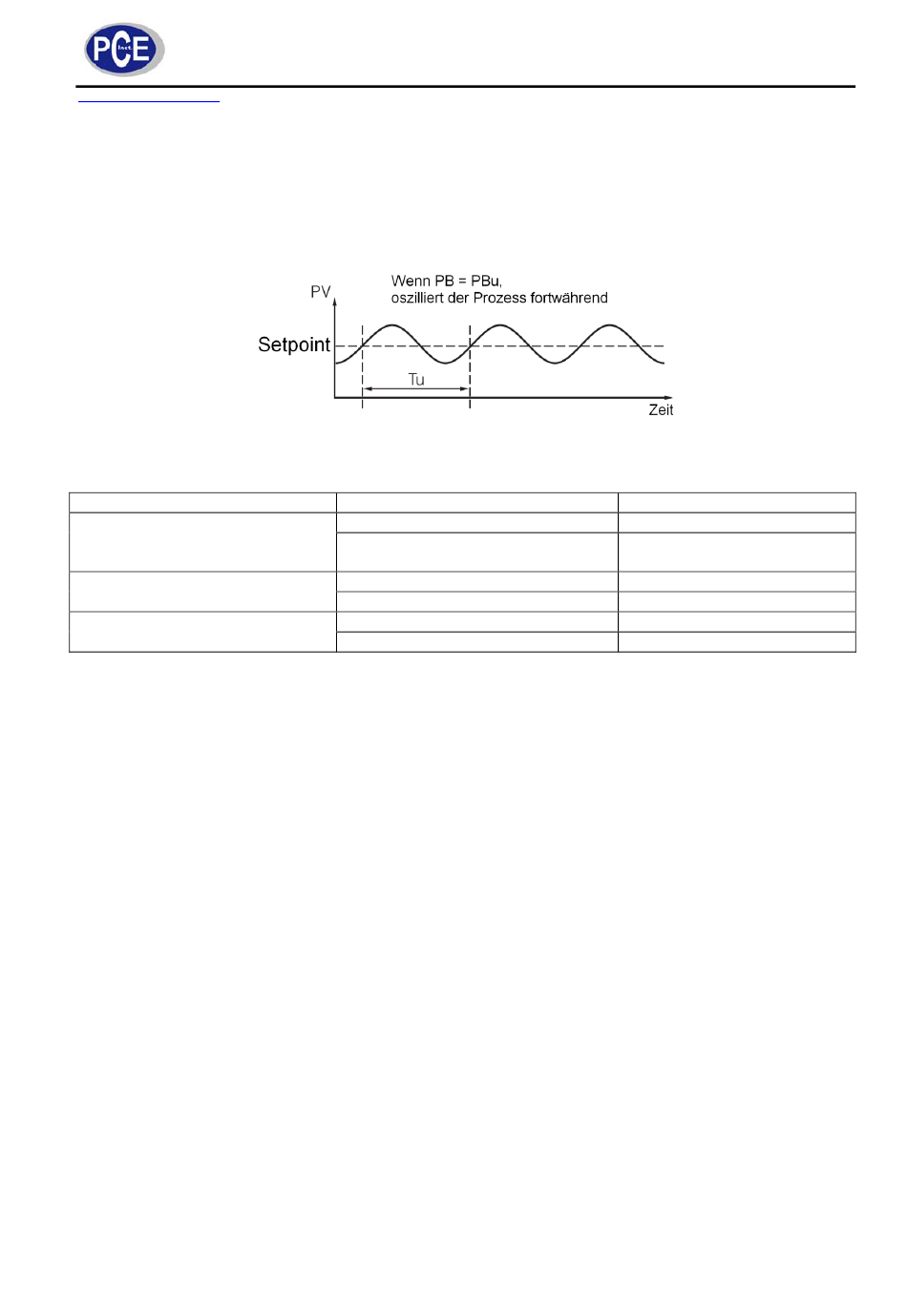

PBu wird in untenstehendem Diagramm als äußerstes P-Band (Ultimate P Band) bezeichnet. Die
Periodendauer der Oszillation Tu wird äußerste Periode (Ultimate Period) genannt. Wenn dies eintritt,
wird der Prozesszustand als kritisch-stationär (critical steady state) bezeichnet.
Sollte das Steuerverhalten unter Benutzung des manuellen Tunings noch immer nicht zufriedenstellend
sein, können die folgenden Regeln einer weiteren Einstellung des PID-Wertes dienen:
Einstellungssequenz
(1) Proportionales Band (P)
PB1 und/oder PB2
(2) Integralzeit (I)
Ti1 und/oder TI2
(3) Vorhaltezeit (D)
TD1 und/oder TD2
BETRIEBSANLEITUNG
Symptom
Spätes Ansprechen
Großes Überschwingen oder
Oszillation
Spätes Ansprechen
Instabilität oder Oszillation
Spätes Ansprechen oder Oszillation
Großes Überschwingen
47
Lösung
Verringern Sie PB1 oder PB2
Erhöhen Sie PB1 oder PB2
Verringern Sie TI1 oder TI2
Erhöhen Sie TI1 oder TI2
Verringern Sie TD1 oder TD2
Erhöhen Sie TD1 oder TD2
