5.13 Sensor-Ausfall-Alarm
Alarm 1 und Alarm 2 können als Sensor-Ausfall-Alarm konfiguriert werden, indem SENB für A1FN oder
A2FN gewählt wird. Beachten Sie dass A/D-Ausfälle ebenfalls einen Sensor-Ausfall-Alarm auslösen.
TIME, A1SP, A1DV und A1HY sind unterdrückt wenn Alarm 1 als Sensor-Ausfall-Alarm konfiguriert ist.
Analog sind TIME, A2SP, A2DV und A2HY unterdrückt, wenn Alarm 2 als Sensor-Ausfall-Alarm
konfiguriert ist. Einer von vier Alarmmodi kann für den Sensor-Ausfall-Alarm gewählt werden. Bei diesen
Modi handelt es sich um: Normalen Alarm, selbsthaltenden Alarm, sollwertverriegelten Alarm und
selbsthaltenden-sollwertverriegelten Alarm. Es empfiehlt sich nicht, den sollwertverriegelten Alarm oder
den selbsthaltenden-sollwertverriegelten Alarm für den Sensor-Ausfall-Alarm zu wählen, da der Sensor-
Ausfall-Alarm die Sollwertverriegelung nicht ausführen wird.
Sensor-Ausfall-Alarm 1
Einstellung: A1FN = SENB, A1MD = NORM, LTCH
Unterdrückt: TIME, A1SP, A1DV, A1HY
Sensor-Ausfall-Alarm 2
Einstellung: OUT2 = AL2, A2FN = SENB, A2MD = NORM, LTCH
Unterdrückt: TIME, A2SP, A2DV, A2HY

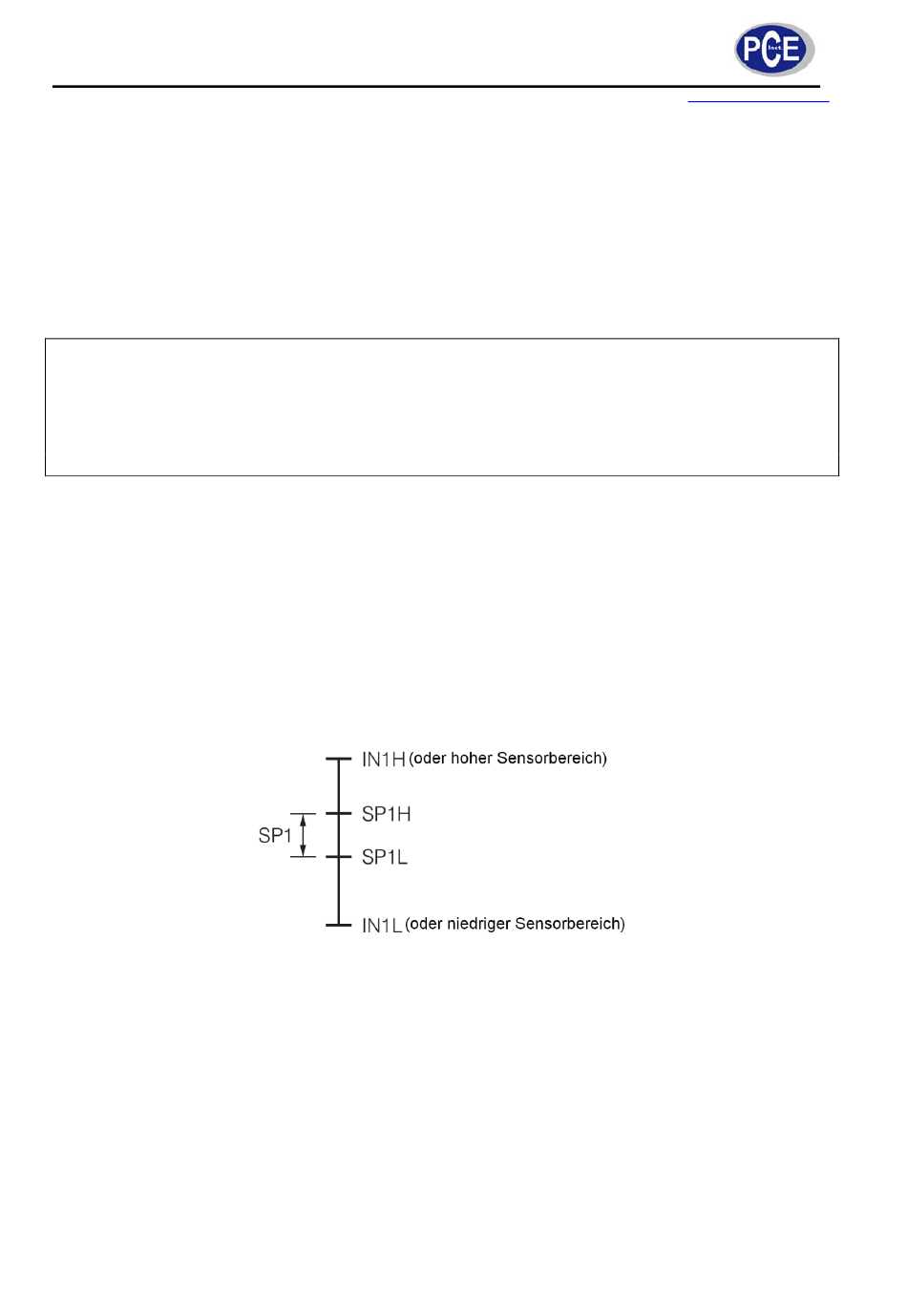

5.14 SP1-Bereich
SP1L (unterer SP1-Grenzwert) und SP1H (oberer SP1-Grenzwert) im Setup werden benutzt um den
Einstellbereich von SP1 zu definieren.
Beispiel:
Ein Gefrierschrank arbeitet in seinem normalen Temperaturbereich zwischen -10 °C und -15 °C. Um die
Einstellung eines abwegigen Set-Points zu verhindern, werden SP1L und SP1H mit folgenden Werten
konfiguriert:
SP1L = -15 °C
SP1H = -10 °C
SP1 kann nun nur im Bereich von -10 °C bis -15 °C eingestellt werden.
5.15 PV1-Verschiebung
Bei einigen Anwendungen ist es erforderlich die im Regler angezeigte Temperatur relativ zur im Prozess
vorliegen Temperatur zu verschieben; sozusagen einen Offset vorzugeben.
Drücken Sie die „Scroll-Taste" bis der Parameter SHIF erscheint. Der hier eingestellte Wert, entweder
positiv oder negativ, wird dem gemessenen Wert zugerechnet. Die SHIF-Funktion ändert nur PV1.
Beispiel: Ein Prozess verwendet ein Heizgerät, einen Sensor und ein Objekt (welches erwärmt werden
soll). In Folge der räumlichen Gegebenheiten kann der Sensor nicht direkt am erwärmten Objekt platziert
werden. Der Sensor zeigt also eine Temperatur an, welche geringer ist als die tatsächliche
Objekttemperatur. Wenn der Unterschied zwischen Sensor und Objekt 35 °C beträgt und die geforderte
Objekttemperatur bei 200 °C liegt, sollte der Regelwert 235 °C lauten. Sie sollten also -35 °C als SHIF
eingeben um 35 °C vom angezeigten Wert abzuziehen.
